Зарядные устройства. Виды и особенности. Методы заряда

Зарядные устройства. Виды и особенности. Методы заряда

Зарядные устройства – это корректирующие электрический ток приспособления, меняющие его параметры под оптимальные для зарядки аккумуляторов, от внешних источников питания. Чаще всего они применяются для конвертации электроэнергии от сети переменного тока 220 или 380В в постоянный ток. Их применяют для зарядки аккумуляторных батарей автомобилей и спецтехники, ноутбуков, телефонов, планшетов, электроинструмента.

Из чего состоит зарядное устройство

Схема работы зарядных устройств может существенно отличаться в зависимости от их назначения, а также фактических параметров напряжения, которые нужно получить для конкретного аккумулятора.

В классической схеме прибора присутствуют:

    . . .
  • Контроллер заряда.
  • Световой индикатор.

Преобразователь напряжения отвечает за изменение величины входного напряжения. В его качестве может применяться понижающий трансформатор. После преобразователя в зарядном устройстве стоит выпрямитель, задача которого заключается в преобразовании переменного тока в постоянный, являющийся оптимальным для зарядки аккумулятора. Далее в системе выполняется стабилизация тока.

В зарядном устройстве имеется контроллер зарядки. Он определяет степень зарядки аккумулятора, и после его заполнения отключает питание. Для определения режима, в котором работает зарядное устройство в текущее время, используется световой индикатор. Обычно в его качестве ставятся светодиоды. При подаче питания от зарядного устройства на аккумулятор индикатор светится красным светом. После окончания зарядки загорается зеленый светодиод.

Принцип работы подавляющего большинства зарядных устройств одинаковый. Поступающее в прибор электричество корректируется под необходимый уровень силы тока и напряжения, рассчитанных под конкретный тип аккумулятора. Именно поэтому не допускается использование одного зарядного устройства для разных по емкости и прочим параметрам АКБ.

Zariadnye ustroistva 2

Почему происходит заряд аккумулятора

Зарядное устройство подает на клеммы аккумулятора более мощное напряжение, чем у него. Оно значительно превышает фактическую разность потенциалов между встроенным катодом и анодом батареи. Кроме этого напряжение направлено с ними однополярно. В результате воздействия, направление тока в аккумуляторной батареи меняется. Происходит его движение от положительного электрода к отрицательному. Как следствие внутри аккумулятора наблюдается восстановительная реакция, следствием которой выступает накопление заряженных электронов.

Отличия зарядных устройств по методу заряда
Зарядные устройства аккумуляторных батарей разделяются по методу заряда на три категории:
  • С постоянным током.
  • С постоянным напряжением.
  • Со смешанным типом.

Устройства, заряжающие аккумуляторные батареи постоянным током наиболее быстрые в плане восстановления заряда. Однако применение данной технологии накопления заряженных электронов приводит к более быстрому изнашиванию аккумуляторов. Устройства такого типа обеспечивают постоянную силу тока. При этом сила тока не должна превышать десятую часть номинальной емкости аккумулятора. Чтобы обеспечить такую постоянную силу тока на одном уровне такие ЗУ оборудованы регуляторами.

Зарядные устройства, работающие по принципу постоянного напряжения , заряжают АКБ существенно дольше. Степень заряженности АКБ при применении этого метода зависит от величины заданного напряжения. В процессе заряда сила тока уменьшается, а напряжение на выводах аккумулятора приближается к напряжению ЗУ. В связи с этим прибор технически не может восстановить заряд батареи на все 100%.

Зарядные устройства со смешанным методом заряда автоматически отключаются после того как АКБ будет полностью заряжен. Для автолюбителей это особенно удобно, поскольку за такими ЗУ не надо следить. Такие ЗУ используют пульсирующий или ассиметричный ток для зарядки. Это уменьшает сульфатацию пластин и продлевает срок работы батареи, а также увеличивает ее емкость.

Какие бывают зарядные устройства
Приборы для подзарядки аккумуляторной батареи разделяются в зависимости от способа их применения. По этому критерию они бывают:
  • Внешние.
  • Встроенные.

Внешние устройства это отдельные приборы, осуществляющие интерфейс между источником энергии и аккумулятором. Встроенные устройства располагаются непосредственно в корпусе питаемого прибора. В таком случае для подключения к внешним источникам энергии применяется простой сетевой кабель. Часто встроенные зарядки можно встретить в аккумуляторных фонариках, бюджетных машинках для стрижки волос.

Кроме этого прибор для подзарядки батарей можно классифицировать по функциональным особенностям. К примеру, по наличию индикатора заряда, функции предварительного разряда для восстановления емкости АКБ.

В зависимости от совместимого источника энергии зарядные устройства также классифицируются на следующие виды:
  • Сетевые.
  • Аккумуляторные.
  • Автомобильные.
  • Беспроводные.
  • Универсальные.

Наиболее распространенными выступают сетевые устройства. Они предназначены для подключения к стандартным сетям 220В или 380В. Приборы преобразуют переменный электрический ток под оптимальные параметры, необходимые для накопления энергии аккумуляторной батареи. Это простые в применении устройства. Однако для обеспечения их работы требуется доступ к электрической сети.

Читайте так же:
Лифт для фрезера своими руками видео

Zariadnye ustroistva setevye

Аккумуляторные приборы имеют в своем корпусе собственный накопитель энергии. Благодаря этому они способны зарядить стороннюю батарею вдали от сети, передав ей собственный запас энергии. Это мобильные устройства, в первую очередь предназначенные для применения в дороге. Их также используют в качестве резервного накопителя, позволяющего подзаряжать различное оборудование при отсутствии доступа к электрической сети.

Akkumuliatornye podzariadki

Автомобильные зарядные устройства предназначены для подключения через прикуриватель к бортовой сети автомобиля или другой спецтехники. Прибор перерабатывает постоянное напряжение 12 или 24 В от бортовой сети в необходимое для конкретного аккумулятора. Чаще всего их применяют для подзарядки мобильных телефонов, планшетов, ноутбуков, фотоаппаратов, видеокамер. В качестве источника энергии они могут использовать заряд АКБ автомобиля или электроэнергию вырабатываемую генератором.

Avtomobilnye zariadnye ustroistva

Беспроводные устройства отличаются отсутствием связывающего кабеля между аккумулятором и самим прибором. Они представляют собой платформу, оснащенную индукционной катушкой. На нее укладывается сверху совместимый прибор, который принимает передаваемую энергии беспроводным способом. Таким образом, отсутствует непосредственный физический видимый контакт между аккумуляторной батареей и источником.

Besprovodnye zariadki

Также в отдельную группу можно выделить универсальные устройства для подзарядки. Они могут быть сетевыми, аккумуляторными или автомобильными. Вне зависимости от источника применяемой энергии, их объединяющей особенностью является наличие набора различных разъемов для подключения широкого круга аккумуляторной техники. Благодаря этому подобное устройство может применяться для питания практически любого мобильного телефона, планшета, ноутбука. Прибор оснащается одним зарядным кабелем с разъемом, к которому подключаются переходники под ту или иную технику. Нередко универсальные зарядки позволяют проводить регулировку параметров исходящего напряжения, что расширяет перечень совместимой с ними техники.

Zariadnye ustroistva universalnye

Что такое импульсные и трансформаторные зарядные устройства

При выборе мощного устройства для зарядки, к примеру, для АКБ автомобиля или электроинструмента, важным параметром является принцип его работы. Это напрямую влияет на скорость зарядки и безопасность самого аккумулятора.

Обычные трансформаторные ЗУ – это устройства со сравнительно большой массой и габаритами. Трансформатор в таких устройствах дополнен диодным мостом для выпрямления электрического тока. Трансформаторные ЗУ в эксплуатации не такие удобные в отличии от импульсных. Также их КПД меньше, чем у импульсных, но тем не менее они достаточно эффективны. В автомобильной сфере импульсный вариант активно вытесняет трансформаторные приборы, но в промышленности трансформаторные ЗУ еще актуальны.

В импульсных ЗУ трансформатор обладает меньшими габаритами, что позволяет облегчить и уменьшить всю конструкцию. Они оборудованы автоматикой и множеством защитных механизмов. Входное переменное напряжение в таких устройствах преобразуется в постоянное с ограничением амплитуды пульсаций. Импульсное ЗУ при перенагрузке может сгореть, тогда как трансформаторное остается в строю. Импульсными устройствами для зарядки автомобильных АКБ намного проще пользоваться, устройство показывает правильно ли присоединены клеммы и т.д. Также такое ЗУ экономнее с точки зрения расходования электроэнергии и отличается своей меньшей ценой в сравнении с трансформаторными аналогами.

Что такое пуско-зарядное устройство

При разрядке аккумуляторной батареи автомобиля его стартер не может запустить двигатель, пока в АКБ не накопится достаточно энергии. При традиционной зарядке на это может уйти несколько часов. Для решения данной проблемы разработаны пуско-зарядные устройства. Это габаритные и мощные приборы, позволяющие в момент дать достаточно энергии для срабатывания стартера. То есть, при разряженном аккумуляторе не нужно его сначала зарядить, чтобы запустить двигатель.

Кроме функции запуска двигателя, данные устройства отличаются высокой скоростью зарядки. Большинство из них подзаряжают автомобильную батарею всего за 3 часа, что против 10-12 часов у обычных зарядок. Главный недостаток такого оборудования в высокой стоимости.

Как правильно зарядить аккумулятор автомобиля

В настоящее время существует много методов заряда аккумуляторов. Есть более современные, требующие специальных зарядных устройств, а есть и простые, классические методы заряда, известные еще с момента создания аккумуляторных батарей и пользующие популярностью по сей день.

Сегодня рассмотрим два классических метода заряда аккумуляторной батареи.

1. Заряд аккумулятора при постоянстве зарядного тока. I=const.

2. Заряд аккумулятор при постоянстве зарядного напряжения. U=const.

Читайте так же:
Диски для триммеров бензиновых

Сегодня нам потребуются следующие приборы:

1. Уровнемерная трубка (если есть)

3. Вольтметр (мультиметр или встроенный прибор зарядного устройства).

4. Зарядное устройство.

Приборы для проверки аккумулятора

Перед началом зарядки аккумулятора нужно убедиться в необходимости этого, то есть произвести проверку аккумулятора и подготовить его к зарядке, для этого нам необходимо:

1. Очистить корпус батареи, клеммы от окислов, вывернуть заливные пробки

2. Проверить уровень электролита с помощью уровнемерной трубки и если наблюдается пониженный уровень (менее 10-12 мм)необходимо долить дистиллированной воды.

3. Измерить плотность электролита с помощью ареометра

4. Измерить напряжение (ЭДС) аккумулятора с помощью вольтметра или мультиметра.proverka-akkumulyatora

. и желательно записать или запомнить эти значения они нам понадобятся для контроля конца заряда аккумулятора.

По измеренным значениям плотности и напряжения аккумулятора оценить нуждается ли он все-таки в зарядке или нет.

Плотность электролита в полностью заряженной батареи измеренная при температуре +25°С в зависимости от климатической зоны должна соответствовать значениям указанным в таблице.

Плотность электролита в аккумуляторе

Напряжение на полностью заряженной батареи должно быть не менее 12,6 вольта.

Как проверить аккумулятор я уже подробно рассказывал во втором выпуске журнала ЭЛЕКТРОН.

Не заряжайте аккумулятор если в этом нет необходимости, так как это приведет к сокращению его срока службы в результате перезаряда батареи.

Принцип заряда аккумулятора состоит в том, что к аккумулятору подключается напряжение с зарядного устройства, причем для возникновения зарядного тока, то есть начала процесса заряда аккумулятора, зарядное напряжение должно быть всегда больше напряжения на аккумуляторной батареи.

Принцип заряда аккумуляторной батареи

Если зарядное напряжение будет меньше напряжения на аккумуляторе, то направление тока в цепи поменяется и батарея начнет отдавать свою энергию зарядному устройству, то есть разряжаться на него.

Разряд аккумулятора

Итак, рассмотрим первый метод заряда аккумуляторной батареи.

Заряд аккумулятора при постоянстве зарядного тока.

Заряд аккумулятора постоянным значением зарядного тока является основным универсальным методом заряда. Необходимо знать, что при использовании этого метода, в отличие от некоторых других, аккумуляторная батарея заряжается до 100% своей емкости.

При данном методе величина зарядного тока на протяжении всего заряда поддерживается неизменной.

Заряд аккумулятора постоянным током

Это достигается либо применением специальных зарядных устройств с функцией установки заданного значения зарядного тока, либо включением в цепь заряда реостата, однако в последнем случае изменять значения сопротивления реостата для достижения постоянства зарядного тока в процессе заряда необходимо самостоятельно.

Зарядные устройства для аккумулятора

Смысл в том, что в процессе заряда сопротивление аккумулятора и напряжение на нем изменяются, что приводит к уменьшению зарядного тока. Для поддержания зарядного тока на постоянном уровне необходимо увеличивать значение зарядного напряжения с помощью вышеупомянутого реостата.

Еще раз скажу, что в современных зарядных устройствах значение зарядного тока может поддерживается автоматически.

Сила зарядного тока обычно выбирается равной 10% от емкости аккумулятора, той, что указана на корпусе батарей. В литературе эта емкость обозначается как С20, что является емкостью при 20 часовом режиме разряда. Просто запомните это.

Величина ток для заряда акб

Время заряда аккумулятора при этом зависит от степени его разряженности перед началом заряда. Если аккумулятор был разряжен полностью но не ниже 10 вольт, то ориентировочное время его заряда будет в пределах 10 часов.

Если вас не лимитирует время заряда, то лучше заряжать аккумулятор током 5% от емкости АКБ, при этом процесс заряда происходит более качественно и батарея заряжается на 100% от своей емкости, при этом увеличивается время заряда.

Заряд аккумуляторной батареи производится до достижения обильного газовыделения, постоянства напряжения и плотности электролита на протяжении 2 часов.

График заряда аккумулятора постоянным током

Напряжение зарядного устройства, подключенного к аккумуляторной батареи, обычно в конце заряда достигает величины 16-16,2 вольта.

Следует сказать, что в конце заряда аккумулятора методом постоянства зарядного тока происходит значительное увеличение температуры электролита в нем. Поэтому при достижении температуры 45 градусов, следует уменьшить зарядный ток в 2 раза, либо вообще прервать заряд для снижения температуры до 30-35 градусов.

Итак, берем зарядное устройство, подключаем плюсовой и минусовой зажим к клеммам аккумулятора, ручку установки зарядного тока ставим на минимум, то есть в крайнее левое положение, подключаем зарядное устройство в сеть.

Далее устанавливаем зарядный ток, равный 10% от емкости аккумулятора и через каждые 2 часа контролируем плотность электролита, напряжение на аккумуляторе, которые в процессе заряда аккумулятора будут увеличиваться и если есть возможность температуру электролита, либо хотя бы косвенно, трогая корпус АКБ рукой.

Читайте так же:
Витая пара цвета по порядку

Если зарядное устройство не имеет функцию поддержания постоянства зарядного тока, то поддерживаем его в ручную, изменяя зарядное напряжение и контролируя зарядный ток через каждые полчаса по амперметру зарядного устройства, либо амперметру, включенному последовательно в зарядную цепь.

При достижении напряжения примерно 14 вольт, производим контроль плотности и напряжения через каждый час.

При наблюдении признаков заряда (кипение, постоянство плотности и напряжения), отключаем зарядное устройство от сети, отключаем зажимы от аккумулятора.

Наш аккумулятор заряжен.

Недостатки метода заряда:

1. Длительное время заряда аккумулятора (при заряде током 10% от емкости порядка 10 часов, при заряде током 5% от емкости – около 20 часов, при условии, что аккумулятор был полностью разряжен).

2. Необходимость частого контроля процесса заряда (зарядного тока, напряжения, плотности и температуры электролита).

3. Существует вероятность перезаряда аккумулятора.

Заряд аккумулятора при постоянстве зарядного напряжения.

Заряд аккумулятора при поддержании постоянного значения напряжения на нем является более ускоренным и простым методом введения батареи в строй.

Суть этого метода заряда заключается в следующем.

Зарядное устройство непосредственно подключается к аккумуляторной батареи и в процессе всего заряда поддерживается постоянное значение зарядного напряжения. При этом напряжение устанавливается в пределах 14,4-15 вольт (для 12-ти вольтового аккумулятора).

При таком методе заряда величина зарядного тока устанавливается, можно сказать, автоматически, в зависимости от степени разряда, плотности электролита, температуры и других факторов.

В начале заряда аккумулятора зарядный ток может достигать больших значений, даже 100% от емкости аккумулятора, так как ЭДС батарей имеет наименьшее значение, а разница между этой ЭДС и напряжением заряда наибольшее. Однако в процессе заряда ЭДС аккумулятора увеличивается, разность между ЭДС аккумулятора и зарядным напряжением уменьшается, тем самым уменьшается зарядный ток, который через 2-4 часа может достичь порядка 5-10% от емкости АКБ. Опять же все зависит от степени разряженности батареи.

Заряд аккумулятора постоянным напряжением

Такие большие токи заряда и являются причиной более быстрого заряда аккумуляторной батарей.

В конце процесса заряда аккумулятора зарядный ток уменьшается почти до нуля, поэтому считается, что при заряде методом поддержания постоянного значения зарядного напряжения аккумулятор зарядится только до 90-95% от своей емкости.

Таким образом, при значении зарядного тока близкого к нулю, заряд можно прекратить, батарею привести в исходное состояние и установить на автомобиль.

Кстати заряд аккумулятора при постоянной величине зарядного напряжения реализован в автомобиле.

Заряд аккумулятора на автомобиле

Если напряжение на аккумуляторе меньше 12,6-12,7 вольт (в зависимости от марки автомобиля), то реле регулятор подключает генератор к аккумулятору для его подзарядки. Причем напряжение с генератора соответствует величине 13,8-14,4 вольта (стандартное значение, в иномарках встречается напряжение генератора немного больше указанного значения).

1. Подключаем зарядное устройство к аккумулятору,

2. Устанавливаем зарядное напряжение пределах 14,4-15 вольт,

3. Контролируем зарядный ток аккумулятора

4. Снимаем аккумулятор с зарядки при значение ток близкого к нулю.

1. Заряд аккумуляторной батареи производится не до полной ее емкости, а в среднем до 90-95% от ее значения.

2. Большая перегрузка источника зарядного напряжения в начале заряда, в следствие большого зарядного тока (актуально при заряде аккумулятора от генератора автомобиля).

По завершении заряда аккумуляторной батарей любым из методов необходимо:

1. Убедиться что напряжение на нем имеет значение не менее 12,6 вольта,

2. Плотность электролита в пределах 1.27 г/см3

3. Уровень электролита 10-12 мм над пластинами

4. Устранить возможные потеки электролита и установить аккумулятор на автомобиль.

А теперь вопрос. В некоторых видео на ютуб и в статьях на сайтах я встречал такой совет по подключению зарядного устройства к аккумулятору: сначала подключаем плюс, потом минус. Так вот я хотел бы узнать ваше мнение правильно ли это утверждение или последовательность подключения проводов зарядного устройства не имеет значения?

Пишите свои мнения в комментариях.

Предлагаю посмотреть подробное видео в котором я поясняю как зарядить аккумулятор используя два классических метода заряда:

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Зарядные устройства на основе импульсного преобразователя

Зарядные устройства на основе импульсного преобразователя появились в свободной продаже относительно недавно. Но они стремительно вытесняют аналоговые изделия на рынке оборудования для поддержания аккумуляторных батарей в рабочем состоянии.

Читайте так же:
Какое давление держит холодная сварка

Зарядные устройства на основе импульсного преобразователя

Чем же обусловлен выбор зарядного устройства в сторону импульсного?

В чем основные преимущества и недостатки импульсных преобразователей в сравнении с аналоговыми трансформаторами?

Для того чтобы ответить на эти вопросы необходимо знать принцип устройства и работы обоих изделий.

Принцип и устройство работы зарядных устройств

В конструкции аналоговых зарядных устройств заложен трансформатор, как основная деталь позволяющая преобразовывать переменное питающее напряжение (одно- и трехфазное), в постоянный ток требуемого для заряда напряжения.

Из-за сравнительно больших потерь электроэнергии (по отношению к импульсным преобразователям) в трансформаторе, КПД таких устройств колеблется в пределах 74-86%.

Отсюда вытекают характеристики: выделение большого количества тепла, высокий вес, большие габариты, пульсации сглаженного постоянного тока в широких пределах. Все это отрицательно сказывается на процессе заряда аккумуляторов.

Но самое основное отличие скрывается в характеристике спрямленного тока: высокая инертность трансформатора отражается на синусоиде тока, несмотря на выпрямление и сглаживание диодными мостами, дросселями и емкостями (ток вызывает нагрев электролита вокруг пластин увеличивая внутреннее сопротивление аккумулятора и затрудняя дальнейший химический процесс. В результате приборы показывают рост напряжения, падение силы тока и завершение заряда, а по факту аккумулятор остается заряженным в лучшем случае на 80%).

В отличии от аналоговых, зарядные устройства на основе импульсного преобразователя конструктивно выполнены в виде знакомой всем печатной платы. Кто хотя бы раз в жизни видел системный блок компьютера без боковой панели, поймет, о какой печатной платы на кремниевых высокочастотных микропроцессорах идет речь.

Благодаря высокой производительности микропроцессоров, а так же низким тепловым потерям (КПД 96%), данные изделия превосходят по качеству аналоговые.

Они питаются так же одно- и трехфазной сетью. Но выдают на заряд высокоточный, с низким уровнем отклонений от номинального значения (в сотни раз меньше аналоговых) ток. Который позволяет организовать «правильный» химический процесс при заряде аккумулятора ( отсутствие нагрева электролита вокруг пластин). Что является основным и решающим параметром при выборе между аналоговыми и импульсными изделиями.

Благодаря этому свойству зарядных устройств на основе импульсных преобразователей, происходит заряд аккумулятора на 98%.

Что и дало резкий скачек популярности этих устройств среди профессионалов связанных со сферой восстановления срока службы аккумуляторных батарей, а так же в автопарках и крупном промышленном производстве.

Преимущества импульсных зарядных устройств

Уникальностью зарядного устройства на основе импульсного преобразователя, помимо малых габаритов и веса, является так же и модульность конструкции: эти устройства являются низковольтными, а значит безопасными в отношении пожаро-взрыво безопасности.

Возможно объединение нескольких зарядных плат в группы – для получения требуемых выходных характеристик зарядного тока и напряжения.

Так же следует отметить современность данного технического решения: высокопроизводительные микропроцессоры легко управляются при помощи программ (позволяя менять амплитуду и длительность импульсов зарядного тока, чего не может трансформаторное устройство), которые могут быть установлены на любом современном устройстве: компьютере, ноутбуке, планшете.

Возможно так же удаленное управление и диагностика данных зарядных устройств через сеть, что намного повышает их надежность, высокий уровень сервиса.

Пусковые, зарядные и пуско-зарядные устройства: из чего состоят и как работают

Яна Матлаш Опубликовано: 30 .06.2015, 14:52 Категория: Зима />Рубрика : Пуско-зарядные и зарядные устройства

Аккумуляторные батареи устанавливаются не только в автомобилях, но и в сельскохозяйственной и садовой технике, строительном и грузоподъемном оборудовании, мотоциклах, мопедах, катерах и электрогенераторах. Все они различаются по типу работы, напряжению и емкости – это главные параметры выбора. Но сначала определимся с тем, какое все-таки приспособление вам необходимо. Для обслуживания аккумуляторов транспортных средств используют пуско-зарядное, пусковое (ПУ) и зарядное устройство (ЗУ) – устройство каждого мы рассмотрим в деталях.

Содержание:

  1. 1. Пусковые устройства
  2. 2. Зарядные устройства
  3. 3. Пуско-зарядные устройства

Пусковые устройства

Назначение: запуск двигателя внутреннего сгорания при севшем аккумуляторе; применение в транспортных средствах, имеющих электростартер.

Автономное

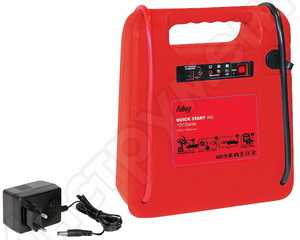

fubag

Сетевое

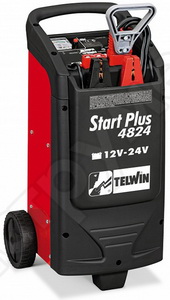

telwin

Зарядные устройства

Назначение: полное или частичное восполнение заряда севшего аккумулятора; поддержание состояния заряженной АКБ при длительном хранении.

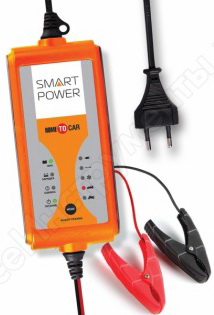

Выбирая автомобильное зарядное устройство, устройство его полезно знать, чтобы разбираться в принципе работы, основных режимах и функциях. Вам будет понятно, за наличие каких дополнений стоит переплатить, а от каких лучше отказаться в пользу более простого приспособления.smart power

Читайте так же:
Как поднять баню на домкратах видео

Простейшая трансформаторная зарядка для АКБ состоит из трансформатора с вторичной обмоткой, к которой подключен выпрямитель (тиристоры). В основе схемы лежит симисторный регулятор с диодным мостом и резисторами. Для подсоединения к сети имеется розетка, а для подключения к аккумулятору – «крокодилы» или кольца. При подаче сетевого тока на устройство начинает заряжаться конденсатор (через резистор и диод). Затем ток подается к аккумулятору. Существуют более сложные устройства – импульсные, у них дополнительно установлены импульсные диоды с большим током (в несколько десятков ампер). На выходе стоит электролитический конденсатор. Такие приспособления заряжают батарею импульсным током. Дополнительно в схеме могут быть предусмотрены защитные системы: от короткого замыкания, переполюсовки, перегрева.

Чем отличается трансформаторное устройство от импульсного? Прежде всего габаритами и способом зарядки. Первое имеет довольно громоздкий трансформатор и выпрямитель, работает по принципу преобразователя, т.е. преобразует переменный сетевой ток в постоянный ток в 12 или 24 В. Импульсники отличаются компактными размерами, работают на более высоких частотах и производят максимально качественную зарядку. Что касается процесса зарядки, есть два способа.

  • Ручной – устанавливается фиксированное значение тока. Таким образом, можно полностью восполнить заряд АКБ. Но есть вероятность закипания электролита, если не контролировать процесс на стадии завершения.
  • Автоматический – присутствует в современных устройствах комбинированного типа. Обеспечивает более щадящую зарядку. Сначала процесс идет при постоянном значении тока, потом напряжение стабилизируется, и значение тока уменьшается. АКБ удается зарядить полностью без угрозы закипания электролита и необходимости постоянного контроля.

bca10a

Наиболее совершенны приспособления, работающие на базе микропроцессора. Он выбирает необходимый ток зарядки в зависимости от типа и состояния аккумулятора, контролирует процесс и отвечает за ряд дополнений. Например, функция памяти будет полезна, если во время зарядки пропадет напряжение в сети – устройство отключится, при возобновлении подачи тока процесс продолжится с сохраненными настройками и с того же этапа, на котором был прерван. Помимо обычной зарядки, могут быть предусмотрены особые режимы: десульфатирование (подача тока в импульсном режиме для предотвращения образования сульфатов на свинцовых пластинах АКБ), Boost (форсированный режим, в котором происходит ускоренный заряд батареи на повышенном токе), импульс (поддержание 100% заряда аккумулятора в течение нескольких дней за счет подачи постоянного пониженного напряжения) и др. Панель управления оснащена амперметром и контрольными световыми индикаторами. Чтобы исключить нагрев автомобильного зарядного устройства, устройство корпуса предусматривает вентиляционные отверстия для охлаждения. У многих моделей имеется еще встроенный вентилятор для улучшенного отвода тепла.

Пуско-зарядные устройства

Назначение: пуск двигателя при севшем аккумуляторе или очень низком его заряде; контроль и восполнение заряда аккумулятора.

quattro elementi

Автомобильное пуско зарядное устройство – устройство, совмещающее в себе два прибора, рассмотренных выше. Это универсальное приспособление открывает широкие возможности в обслуживании аккумуляторов различных транспортных средств. В основе схемы лежат трансформаторы, транзисторы, резисторы и диоды. Принцип работы тот же, что и у зарядного и пускового устройств. В зависимости от выбранного режима может осуществляться запуск двигателя при подаче тока большой силы для прокрутки коленвала, возможна зарядка АКБ при минимальном токе в течение длительного времени или быстрая зарядка, восполняющая заряд батареи за короткий промежуток при большой силе тока. Панель управления и набор дополнительных функций такие же, как у зарядных устройств – некоторые модели даже внешне похожи. Разница лишь в режимах работы. Большинство ПЗУ имеют массивную конструкцию, поэтому предусматриваются колеса для перемещения. Такие аппараты находят применение в автосервисах, автобусных и таксопарках, на СТО.

Теперь вы знаете, какие приспособления используются в тех или иных случаях для обслуживания аккумуляторов транспортных средств. В нашем интернет-магазине вы подберете пусковое устройство для автомобиля, устройство для зарядки АКБ или пуско-зарядное устройство. Подробнее о выборе по характеристикам читайте в статье. Также вы можете обратиться к менеджеру, который посоветует модель, подходящую для ваших нужд.
