Виды зубчатых колес и зубчатых зацеплений

Виды зубчатых колес и зубчатых зацеплений

По конструктивному исполнению зубчатые передачи делятся на открытые и закрытые.

Зубчатое колесо передачи с меньшим числом зубьев называется шестерней, а с большим − колесом. При одинаковом числе зубьев шестерней является ведущее колесо .

2) Цилиндрические зубчатые передачи бывают прямозубыми, косозубыми и шевронными.

Прямозубые колеса (рис. 2.1а) применяют преимущественно при невысоких и средних окружных скоростях, при большой твердости зубьев (когда динамические нагрузки от неточностей изготовления невелики по сравнению с полезными), в планетарных передачах, в открытых передачах, а также при необходимости осевого перемещения колес (в коробках передач).

абВг
Рис. 2.1. Виды цилиндрических зубчатых передач

Косозубые колеса (рис. 2.1б) обладают более высокой нагрузочной способностью (за счет большей длины зуба при одинаковой ширине зубчатого венца), повышенной плавностью и пониженной шумностью, поэтому их применяют для ответственных передач при средних и высоких скоростях. Объем их применения – свыше 40 % объема применения всех цилиндрических колес в машинах.

Косозубые колеса с твердыми поверхностями зубьев требуют повышенной защиты от загрязнений во избежание неравномерности износа по длине контактных линий и опасности выкрашивания. В косозубом зацеплении возникает осевая сила, которую надо учитывать при проектировании опор и валов.

Шевронные колеса (рис. 2.1в) обладают всеми преимуществами косозубых колес, и при этом отсутствует вредная осевая сила, но их технология изготовления сложней.

Для прямозубых колес угол наклона зубьев b = 0°, для косозубых — b = 8. 20°, для шевронных — b = 25. 40°.

В косозубых передачах редукторов для шестерен рекомендуют принимать направление зуба левое, для колес – правое.

Большинство серийных редукторов имеют косозубые колеса, причем и в быстроходных и в тихоходных ступенях.

Среди конических зубчатых передач наибольшее распространение в машиностроении имеют передачи с прямыми зубьями. Также часто применяются передачи с круговыми зубьями. Гораздо реже – с тангенциальными и другими криволинейными зубьями.

Аб

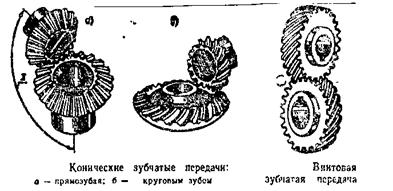

Рис. 2.2. Виды конических зубчатых передач

Прямозубые конические передачи (рис. 2.2а) применяют при невысоких окружных скоростях (до 2…3 м/сек, допустимо до 8 м/сек), как наиболее простые в монтаже.

Конические передачи с круговыми зубьями (рис. 2.2б) имеют более плавное зацепление и поэтому большие быстроходность и несущую способность. Они более технологичны.

3. Понятия о кривошипе и коромысле в однокривошипном шарнирном четырехзвеннике. Как называется звено этого механизма, соединяющее кривошип и коромысло?

Шарни́рный четырёхзве́нник — плоский механизм из четырёх звеньев, соединенных между собой вращательными кинематическими парами [1] . Одно из этих звеньев в теории механизмов и машин принимают за стойку, т. е. неподвижное звено (хотя, например, для механизмов транспортных машин понятие неподвижности стойки оказывается условностью, поскольку в этом случае сама стойка движется) [2] .

Для звеньев плоских механизмов в теории механизмов и машин используют [1] следующую терминологию:

· кривошип — звено плоского механизма, которое образует вращательную пару со стойкой и может совершать вокруг оси пары полный оборот;

· коромысло — звено плоского механизма, которое образует вращательную пару со стойкой, но не может совершать полный оборотвокруг оси пары;

· шатун — звено плоского механизма, связанное вращательными парами с подвижными его звеньями, но не со стойкой.

Для шарнирного четырёхзвенника справедлива доказанная немецким механиком Ф. Грасгофом теорема Грасгофа о шарнирном четырёхзвеннике (иногда её также называют [3] правилом Грасгофа): «Наименьшее звено является кривошипом, если сумма длин наименьшего и любого другого звена меньше суммы длин остальных двух звеньев [4] (под «наименьшим» понимается звено минимальной длины)

4.

5. Выполнить синтез 4

сателлитного планетарного механизма обеспечивающего передаточные отношения 1 ^^ —

studopedia.org — Студопедия.Орг — 2014-2021 год. Студопедия не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования (0.002 с) .

Детали машин

В зубчатой передаче движение передается с помощью зацепления пары зубчатых колес. Меньшее зубчатое колесо принято называть шестерней, большое – колесом. Термин «зубчатое колесо» относится как к шестерне, так к большому колесу.
При написании расчетных формул и указании параметров передачи шестерне присваивают индекс 1, колесу – индекс 2, например: d1 , d2 , n1 , n2 .
Зубчатые передачи являются самым распространенным видом механических передач, поскольку они могут надежно передавать мощности от долей до десятков тысяч киловатт при окружных скоростях до 275 м/с. По этой причине они широко применяются во всех отраслях машиностроения и приборостроения.

Достоинства зубчатых передач

К достоинствам этого вида механических передач относятся:

  • Высокая надежность работы в широком диапазоне нагрузок и скоростей;
  • Малые габариты;
  • Большой ресурс;
  • Высокий КПД;
  • Сравнительно малые нагрузки на валы и подшипники;
  • Постоянство передаточного числа;
  • Простота обслуживания;
Читайте так же:
Как выглядит инверторный двигатель в стиральной машине

Недостатки зубчатых передач

Как и любой другой вид механических передач, зубчатые передачи имеют ряд недостатков, к которым относятся:

  • Относительно высокие требования к точности изготовления и монтажа;
  • Шум при больших скоростях, обусловленный неточностями изготовления профиля и шага зубьев;
  • Высокая жесткость, не дающая возможность компенсировать динамические нагрузки, что часто приводит к разрушению передачи или элементов конструкции (для примера – ременная или фрикционная передача при внезапных динамических нагрузках могут пробуксовывать).

Классификация зубчатых передач

Зубчатые передачи классифицируются по ряду конструктивных признаков и особенностей.
В зависимости от взаимного расположения осей , на которых размещены зубчатые колеса, различают передачи цилиндрические (при параллельных осях), конические (при пересекающихся осях) и винтовые (при перекрещивающихся осях).
Винтовые зубчатые передачи применяются ограниченно, поскольку имеют низкий КПД из-за повышенного скольжения в зацеплении и низкую нагрузочную способность. Тем не менее, они имеют и некоторые достоинства – высокую плавность хода и возможность выводить концы валов за пределы передачи в обе стороны.

классификация зубчатых передач

На рисунке 1 представлены наиболее широко применяемые виды зубчатых передач:

1 — цилиндрическая прямозубая передача;
2 — цилиндрическая косозубая передача;
3 — шевронная передача;
4 — реечная передача;
5 — цилиндрическая передача с внутренним зацеплением;
6 — винтовая передача;
7 — коническая прямозубая передача;
8 — коническая косозубая передача;
9 — коническая передача со спиралевидными зубьями;
10 — гипоидная передача.

В зависимости от вида передаваемого движения различают зубчатые передачи, не преобразующие передаваемый вид движения и преобразующие передаваемый вид движения. К последним относятся реечные зубчатые передачи, в которых вращательное движение преобразуется в поступательное или наоборот. В таких передачах рейку можно рассматривать, как зубчатое колесо с бесконечно большим диаметром.
Среди перечисленных видов зубчатых передач наиболее распространены цилиндрические передачи, поскольку они наиболее просты в изготовлении и эксплуатации, надежны и имеют небольшие габариты.

В зависимости от расположения зубьев на ободе колес различают передачи прямозубые, косозубые, шевронные и с круговыми (спиральными) зубьями.
Шевронные зубчатые колеса можно условно сравнивать со спаренными косозубыми колесами, имеющими противоположный угол наклона зубьев. Такая конструкция позволяет избежать осевых усилий на валы и подшипники опор, неизбежно появляющихся в обычных косозубых передачах.

зубчатые передачи

В зависимости от формы профиля зубьев различают эвольвентные зубчатые передачи и передачи с зацеплением Новикова.
Эвольвентное зацепление в зубчатых передачах, предложенное еще в 1760 году российским ученым Леонардом Эйлером, имеет наиболее широкое распространение.
В 1954 году в России М. Л. Новиков предложил принципиально новый тип зацеплений в зубчатых колесах, при котором профиль зуба очерчен дугами окружностей. Такое зацепление возможно лишь для косых зубьев и носит название по имени своего изобретателя — зацепление Новикова или профиль Новикова.
В принципе, возможно изготовление зубчатых передач и с другими формами зубьев – даже квадратными, треугольными или трапецеидальными. Но такие передачи имеют ряд существенных недостатков (непостоянство передаточного отношения, низкий КПД и т. д.), поэтому распространения не получили. В приборах и часовых механизмах иногда встречаются зубчатые передачи с циклоидальным зацеплением.

В зависимости от взаимного положения зубчатых колес передачи бывают с внешним и внутренним зацеплением. Наиболее распространены передачи с внешним зацеплением.

В зависимости от конструктивного исполнения различают закрытые и открытые зубчатые передачи. В закрытых передачах колеса помещены в пыле- и влагонепроницаемые корпуса (картеры) и работают в масляных ваннах (зубчатое колесо погружают в масло до 1/3 радиуса).
В открытых передачах зубья колес работают всухую или при периодическом смазывании консистентной смазкой и не защищены от вредного воздействия внешней среды.

В зависимости от числа ступеней зубчатые передачи бывают одно- и многоступенчатые.

В зависимости от относительного характера движения осей зубчатых колес различают рядовые передачи, у которых оси неподвижны, и планетарные зубчатые передачи, у которых ось сателлита вращается относительно центральных осей.

Виды зубчатых передач и зубчатых колес

Зубчатые передачи широко применяются во всех отраслях машиностроения и приборостроения. В них движение передается с помощью зацепления пары зубьев колес находящихся на ведущем и ведомом валах.

В зависимости от относительного положения геометрических осей ведущего и ведомого вала различают:

— зубчатые передачи с цилиндрическими колесами (оси параллельны),

— передачи с колесами коническими (оси пересекаются),

— передачи с винтовыми и гипоидными колесами (рисунок 7.1), а также червячные (оси скрещиваются).

По расположению зубьев относительно образующей зубчатые колеса бывают:

Рисунок 7.1 – Виды зубчатых передач

Зубья колес могут быть: прямые, косые, криволинейные. Цилиндрические зубчатые колеса могут быть с внешним и внутренним зацеплением.

Читайте так же:
Как уровнем проверить вертикаль

По конструктивному исполнению зубчатые передачи делятся на открытые и закрытые.

Зубчатое колесо передачи с меньшим числом зубьев называется шестерней, а с большим − колесом. При одинаковом числе зубьев шестерней является ведущее колесо.

Передаточное отношение зубчатых колес выражается формулой

где ω1 — угловая скорость ведущего колеса, а ω2, − ведомого.

Знак «−» указывает на противоположное направление вращения колес (внешнее зацепление рисунок 2 а, б), знак «+»− на одинаковое направление вращения колес (внутреннее зацепление).

Рисунок 7.2 − Виды зацепления зубчатых колес

Достоинствазубчатых передач:

— постоянство передаточного отношения;

— большой диапазон передаваемых мощностей (от 0,001 до десятков
тысяч КВт).

Недостатки:

— шум при неточном изготовлении и высоких скоростях вращения.

Кривые, которыми очерчены профили зубьев, должны обеспечивать постоянство передаточного отношения. Для этого необходимо, чтобы выполнялся основной закон зацепления:

Для сохранения постоянства передаточного отношения необходимо и достаточно, чтобы нормаль NN к профилю зубьев в точке их соприкосновения всегда пересекала линию центров О1О2 в одной и той же точке Р, называемой полюсом. Эта точка делит линию центров О1О2 в отношении равном передаточному числу (рисунок 7.3).

Рисунок 7.3 – Схема к основному закону зацепления

Этому закону соответствует множество кривых, но чаще всего используется эвольвентная кривая.

Линия NN называется линией зацепления. Угол между линией зацепления и касательной к делительным окружностям называется углом зацепления α.

При изготовлении колес с малым числом зубьев может происходить подрезание зубьев у основания зуба (рисунок 7.4), что значительно снижает его прочность. Поэтому принимают минимальное число зубьев равное 17, при нормальной высоте зубьев и 14 при укороченных зубьях.

Рисунок 7.4 – Подрезание зубьев

Для устранения подрезания зубьев при нарезании их с помощью инструментальной рейки ее отодвигают на величину

где m = p/ π — модуль зубьев;

рокружной шаг зубчатого зацепления;

х— коэффициент сдвига, который рассчитывается по формуле

x = (17 — Zmin) /17,(7.4)

Zmin минимальное число зубьев, при котором их подрезание отсутствует.

Какие существуют виды зубчатых передач, их преимущества и недостатки

Существует огромное количество техники, оборудования и просто автомобилей, где используются механические передачи с зубчатым типом зацепления. Если говорить простым языком, то усилие в такой передаче передаётся за счёт того, что пара зубчатых колёс цепляется друг за друга и начинается вращение.

Подобные виды передач получили широчайшее распространение в производстве автомобилей, тяжёлой техники, всевозможных механизмов и пр. С их помощью передаётся и меняется скорость вращения, направление движения, момент и пр.

Главная задача состоит в том, чтобы преобразовать вращательное движение и изменить текущее положение механизмов. Существует несколько разновидностей зубчатых передач, они имеют свои сильные и слабые стороны.

Разновидности

Начать стоит с изучения видов зубчатых передач, которые нашли широкое применение в разных отраслях, включая автомобилестроение.

Основной акцент будет сделан именно на автомобилях. В них используются различные типы зубчатых передач.

Зацепление зубцами способствует эффективной передаче вращательного движения, поступающего от автомобильного двигателя. В это же время преобразуется движение, меняется частота вращения, изменяется показатель крутящего момента.

Какие существуют виды зубчатых передач, их преимущества и недостатки

Чтобы выполнять подобные функции, требуется использовать соответствующие механизмы. Согласно действующей классификации зубчатых передач, их можно разделить на несколько категорий.

  1. Цилиндрические. Эти передачи включают в себя пары преимущественно с разным числом зубцов. Оси зубчатых колёс в случае с цилиндрическими передачами параллельные. Важно помнить о таком понятии как передаточное отношение. Это отношение количества зубьев. Что интересно, зубчатое колесо, большее по размеру, так и называют, а вот колесо с меньшими габаритами принято называть шестернёй.
  2. Зубчатые конические передачи. У них есть одна важная особенность. В случае с коническими зубчатыми передачи оси их колёс пересекаются. При этом вращение передаётся непосредственно между валами, которые могут располагаться под разным углом. В зависимости от того, какое колесо окажется ведущим в ситуации с конической зубчатой передачей, сама передача может оказаться повышающей или понижающей.
  3. Червячные. Аналогом конической зубчатой передачи является червячная. Здесь предусмотрены скрещивающиеся оси вращения. Добиться большого передаточного числа можно за счёт соотношения количества зубцов на колесе и количества заходов так называемого червяка. Червяки делятся в зависимости от числа заходов. Они бывают одно-, двух- и четырёхзаходными. Тут есть ещё одна важная особенность. Здесь передача вращения происходит только на червячное колесо от самого червяка. Реализовать обратный процесс нельзя, поскольку возникнет сильное трение. У такой передачи предусмотрена способность самостоятельного торможения, что реализовано за счёт червячного редуктора. Наглядным примером выступает подъёмный механизм для работы с грузом.
  4. Реечные. Конструкция предусматривает использование зубчатых колёс и реек. Тем самым удаётся превратить вращательное движение в поступательное, как и в обратном направлении. Ярким примером выступает автомобильная рулевая рейка.
  5. Винтовые. Применяются передачи такого типа при скрещивании валов. Зубцы имеют точечное зацепление, они быстро изнашиваются из-за нагрузок. Потому винтовые передачи обычно реализуются в разных приборах.
  6. Планетарные. Отличительной особенностью является применение зубчатых колёс, у которых оси подвижные. Обычно предусмотрено наружное колесо с жёсткой фиксацией и с внутренней резьбой. Дополнительно устанавливается центральное колесо, водило и сателлиты. С помощью таких элементов осуществляется перемещение по окружности неподвижного колеса, реализуя тем самым вращение центрального.
Читайте так же:
Домашняя коптильня своими руками видео

У всех разновидностей предусмотрен различный коэффициент перекрытия, являющихся характерной особенностью зубчатой передачи. Так называют величину отношения угла перекрытия колеса к угловому шагу. Что же касается угла перекрытия, то это угол, на который осуществляет проворачивание колесо за время, пока в зацеплении находится одна пара зубцов.

Какие существуют виды зубчатых передач, их преимущества и недостатки

У конических зубчатых передач, как и у многих остальных, зацепление бывает внутренним и наружным. В случае с наружным расположением ничего сложного нет, поскольку зубцы находятся сверху. Если это внутреннее зацепление, тогда зубцы от большого колеса находятся со стороны внутренней поверхности. Тут реализовать вращение можно исключительно в одном направлении.

Что ещё следует знать

Узнав, какие бывают применяемые в механизмах зубчатые передачи, следует немного дополнить информацию.

Рассмотренные зацепления могут применяться в разном сочетании, учитывая используемые кинематические схемы.

Сами передачи отличаются между собой ещё и по форме зубцов, типу и профилю. Это позволяет выделить несколько разновидностей зацепления. Оно может быть:

  • циклоидальным;
  • круговым;
  • эвольвентным.

В основном применяются именно эвольвентные виды зацеплений. Это обусловлено их техническим превосходством над конкурентами.

Какие существуют виды зубчатых передач, их преимущества и недостатки

Подобные зубцы нарезают путём применения реечных инструментов. У лидирующего вида зацепления передаточное отношение постоянное, и оно не зависит от того, какая степень смещения в отношении межцентрового расстояния.

Но у эвольвентного зацепления есть свой недостаток. Если передаётся большая мощность, в паре выпуклых поверхностей зубцов может сказаться небольшое пятно контакта. Из-за этого образуются дефекты, и постепенно разрушается поверхность.

Особенностью кругового зацепления выступает сцепление выпуклых зубьев с помощью вогнутых колёс. Это хорошо тем, что пятно контакта увеличивается. Но параллельно усиливается трение.

Если говорить про разновидности зубчатых колёс, то они бывают:

  • криволинейными;
  • шевронными;
  • косозубыми;
  • прямозубыми.

Среди них наибольшее распространение получили прямозубые варианты. Они простые в изготовлении, доступные для производства, предельно надёжные в процессе эксплуатации. У них линия контакта всегда остаётся параллельной относительно оси вала.

Недостаток прямозубых колёс в том, что они способны передавать меньший предельный крутящий момент, если сравнивать с шевронными и косозубыми аналогами.

Какие существуют виды зубчатых передач, их преимущества и недостатки

Косозубые рекомендуется применять в ситуациях, когда необходимо передавать максимально высокую частоту вращения. Тогда механизм будет работать плавно и с минимальным уровнем шума. Но параллельно в таких системах сильно нагружается подшипник, что связано с большим осевым усилием.

У шевронных колёс практически те же преимущества, что и у косозубых аналогов. Но они при этом не нагружают подшипники, поскольку здесь силы разнонаправлены.

Если говорить про криволинейные типы колёс, их актуально использовать в узлах с высоким передаточным отношением. Они меньше шумят в процессе вращения, лучше справляются с работой на изгиб.

Материалы изготовления

Вполне закономерно предположить, что назначение используемых зубчатых передач предусматривает применение высокопрочных материалов для их изготовления.

Поэтому в основе конструкции практически всегда лежит сталь. К прочности шестерни предъявляются повышенные требования в плане прочности, а вот колёса менее требовательные. Их характеристики прочности могут отличаться.

Учитывая этот момент, при производстве шестерней применяются различные материалы. Изделия проходят через дополнительную процедуру обработки. На них воздействуют термически, химически и температурно.

Изделия на основе легированной стали обычно дополнительно улучшают свои характеристики путём цианирования, азотирования и цементации. Это влияет на изменение внутренних характеристик. А вот шестерни на основе углеродистой стали в основном проходят только поверхностные процедуры по закалке.

Какие существуют виды зубчатых передач, их преимущества и недостатки

С зубьями всё иначе. К ним предъявляются повышенные требования в плане прочности поверхности. При этом сердцевина должна оставаться достаточно вязкой и мягкой. При таких характеристиках можно предотвратить изломы и быстрый процесс износа при активной эксплуатации под нагрузкой.

Колёсные пары, в работе которых не предусматривается высокая нагрузка и повышенная частота вращения, изготавливаются обычно на основе чугуна.

Намного реже при производстве колёсной пары применяется такой материал как бронза, латунь и пластик.

Зубцы колёс создают на основе заготовок, выполненных одним из двух методов. Это штамповка или литьё. Затем проводится нарезка. При нарезке применяются методики обкатки или копирования. Обкатка позволяет создать зубцы с разными параметрами, используя один инструмент. В роли инструментов выступают рейки, долбяки и червячные фрезы.

Читайте так же:
Зарядное устройство интерскол 18в схема

При использовании метода копирования применяются пальцевые виды фрезы. Затем, завершив нарезку, наступает очередь термообработки. Если требуется получить высокоточное зацепление, после термической обработки обязательно нужно сделать шлифовку и финишную обкатку изделия.

Преимущества и недостатки

Отдельно стоит поговорить об имеющихся достоинствах и недостатках зубчатых передач.

Учитывая их широкое распространение, не удивительно, что специалисты делают акцент на значимых достоинствах. Хотя и без минусов здесь не обошлось.

Какие существуют виды зубчатых передач, их преимущества и недостатки

Начнём с перечня достоинств зубчатых передач. К положительным моментам можно отнести такие характеристики:

  • высокая степень надёжности;
  • способность работать в широком диапазоне скоростей;
  • возможность функционирования при высоких нагрузках;
  • компактные размеры;
  • большой ресурс и запас прочности;
  • высокий показатель КПД;
  • сравнительно небольшая оказываемая нагрузка на подшипники и валы;
  • постоянное передаточное отношение;
  • достаточно простая технология производства;
  • отсутствие сложностей при обслуживании.

Но за столь внушительным перечнем достоинств скрываются и некоторые недостатки.

К числу слабых сторон можно отнести следующие пункты:

  • высокие требования касательно точности установки зубчатых передач;
  • повышенные требования к качеству производства элементов;
  • если вращение происходит на высокой скорости, может появляться шум, что связано с небольшими ошибками при производстве в основном;
  • из-за высокой степени жёсткости эффективной компенсации динамических нагрузок добиться не удаётся, что ведёт к разрушениям, дефектам и пробуксовкам.

Имея дело с зубчатыми передачами, очень важно придерживаться элементарных правил их обслуживания и эксплуатации.

В процессе обслуживания требуется периодический визуальный осмотр, проверка текущего состояния колёс, конструкции и целостности зубцов и шестерней. Со временем на них могут появляться сколы, трещины и прочие повреждения.

Не забывайте проверять зацепление и качество сцепки. Для этого часто применяются специальные краски, которыми обрабатываются зубья. С помощью краски можно понять, какова величина пятна контакта и как зубья располагаются в механизме. Чтобы отрегулировать узел, требуется воспользоваться специальными прокладками.

Зубчатые передачи: виды, достоинства и недостатки зубчатых передач

Зубчатые передачи виды достоинства и недостатки зубчатых передач

Подавляющее большинство механических передач имеет в своей основе зубчатые зацепления. Другими словами, в зубчатой передаче усилие передается благодаря зацеплению пары зубчатых колес (зубчатой пары). Зубчатые передачи активно используются, позволяя изменять скорость вращения, направление, моменты.

Основной задачей является преобразования вращательного движения, а также изменение расположения элементов трансмиссии и ряд других функций, которые необходимы для работы узлов, агрегатов и механизмов. Далее мы рассмотрим типы зубчатых передач, их особенности, а также достоинства зубчатых передач и их недостатки.

Виды зубчатых передач

Виды зубчатых передач

Как уже было сказано, зубчатые зацепления (передачи зацеплением) позволяют эффективно реализовать передачу вращательного движения, которое поступает от двигателя.

Параллельно осуществляется преобразование движения, изменяется частота вращения, величина крутящего момента, направление осей вращения и т.д. Чтобы выполнять такие задачи, существуют разные виды передач. Прежде всего, их принято классифицировать согласно особенностям расположения осей вращения.

    Цилиндрическая передача. Такая передача состоит из пары, которая обычно имеет разное количество зубьев, а оси зубчатых колес цилиндрической передачи являются параллельными. Также отношение чисел зубьев принято называть передаточным отношением. Меньшее по размеру зубчатое колесо называется шестерней, тогда как большое называют зубчатым колесом.

Зубчатые передачи могут иметь наружное или внутреннее зацепление. Если с наружным все понятно (в данном случае схема зубчатой передачи предполагает, что зубья расположены сверху), то при внутреннем зацеплении зубья большего колеса располагаются на внутренней поверхности. Также вращение возможно только в одном направлении.

Рассмотрев выше основные виды зацеплений (зубчатых передач), следует добавить, что при этом указанные типы могут использоваться в разных сочетаниях с учетом особенностей тех или иных кинематических схем.

  • Еще зубчатые передачи могут отличаться по форме зубьев, профилю и типу. С учетом отличий принято выделять следующие зацепления: эвольвентные, круговые и циклоидальные. При этом чаще всего используются именно эвольвентные зацепления, так как технологически данное решение превосходит другие аналоги.

Прежде всего, такие зубья нарезаются при помощи простого реечного инструмента. Указанное зацепление имеет постоянное передаточное отношение, которое никак не зависит от степени смещения межцентрового расстояния. Недостатком зацепления является только то, что во время передачи большой мощности сказывается небольшое пятно контакта в двух выпуклых поверхностях зубьев. Результат — разрушение поверхности и другие дефекты материала.

Еще добавим, что круговое зацепление отличается тем, что выпуклые зубья шестерни сцеплены с вогнутыми колесами. Это позволяет значительно увеличить пятно контакта, однако также сильно возрастает сила трения в указанных парах.

  • Также можно отдельно выделить сами виды зубчатых колес: прямозубые, косозубые, шевронные и криволинейные. Прямозубые являются наиболее распространенными типами пар, они просты в разработке, дешевы в изготовлении и надежны в рамках эксплуатации. Линия контакта в данном случае параллельна оси вала. Такие колеса отличаются дешевизной производства, однако способны передать сравнительно небольшой максимальный крутящий момент по сравнению с косозубыми и шевронными зубчатыми колесами.
Читайте так же:
Где можно заточить сверло

Косозубые колеса оптимально применять в том случае, если частота вращения очень высокая. Данное решение позволяет добиться плавности и снижения шума. Минусом принято считать большую нагрузку на подшипники, так как возникают осевые усилия.

Криволинейные колеса обычно используют в том случае, когда необходимы максимальные передаточные отношения. Такие колеса создают меньше шума при работе, а также более эффективно работают на изгиб.

Из чего изготавливаются зубчатые колеса и шестерни

Производство зубчатой передачи

Как правило, в основе зубчатого колеса лежит сталь. При этом шестерня должна иметь большую прочность, так как сами колеса могут иметь разные характеристики по прочности.

По этой причине шестерни изготавливаются из разных материалов, а также такие изделия проходят дополнительную термическую обработку и/или комплексную химическую и температурную обработку.

Например, шестерни, которые выполнены из легированной стали, также проходят процесс упрочнения поверхности, в рамках которого может быть использован метод, позволяющий добиться желаемых характеристик (азотирование, цементация или цианирование). Если для изготовления шестерни используется углеродистая сталь, такой материал проходит поверхностную закалку.

Сами зубчатые колеса выполняются из заготовки, полученной методом литья или штамповки. Затем применяется метод нарезки зубьев. Нарезка осуществляется путем использования методов копирования, обкатки. Метод обкатки дает возможность изготовить зубья разной конфигурации при помощи одного инструмента (долбяк, червячные фрезы, рейка).

Чтобы осуществить нарезку методом копирования, требуются пальцевые фрезы. После нарезки выполняется термическая обработка. Если же нужно зацепление высокой точности, после такой термообработки дополнительно выполняется шлифовка и обкатка.

Достоинства и недостатки зубчатых передач

Достоинства и недостатки зубчатых передач

Прежде всего, среди достоинств зубчатой передачи можно выделить:

  • высокую надежность с учетом расширенного диапазона нагрузок и скоростей;
  • компактность, большой ресурс и высокий КПД;
  • относительно небольшие нагрузки на валы и подшипники;
  • постоянное передаточное число (отношение);
  • простота изготовления и обслуживания;

Главная передача в авто мобиле что это такое Рекомендуем также прочитать статью о том, что такое главная передача в автомобиле. Из этой статьи вы узнаете об устройстве, назначении и принципах работы главой передачи в конструкции авто.

Также выделяют и недостатки зубчатой передачи:

  • повышенные требования к качеству изготовления и точности установки;
  • при высокой скорости вращения возникает шум по причине возможных неточностей при изготовлении шага и профиля зубьев;
  • повышенная жесткость не позволяет эффективно компенсировать динамические нагрузки, в результате чего возникает разрушение и пробуксовки, появляются дефекты;

Также проверяется само зацепление и его качество (часто используется краска, которая наносится на зубья). Нанесение краски позволяет изучить величину пятна контакта, а также расположение относительно высоты зуба. Для регулировки зацепления применяются прокладки, которые ставятся в подшипниковые узлы.

Подведем итоги

Как видно, зубчатая передача является достаточно распространенным решением, которое используется в различных узлах, агрегатах и механизмах. С учетом того, что существует несколько типов таких передач, перед использованием одного или другого вида, в рамках проектирования конструкторы учитывают кинематические и силовые характеристики работы разных механизмов и агрегатов.

Дифференциал коробки передач Рекомендуем также прочитать статью о том, что такое дифференциал коробки передач. Из этой статьи вы узнаете об особенностях, назначении, устройстве и принципах работы дифференциала КПП.

При этом основными условиями, которые определяют срок службы зубчатой передачи и ее ресурс, принято считать общую износостойкость поверхностей зубьев, а также прочность зубьев на изгиб. Чтобы получить нужные характеристики, в рамках проектирования производства зубчатых механизмов указанным особенностям уделяется отдельное повышенное внимание.

Гипоидная передача устройство

Гипоидная передача в устройстве трансмиссии автомобиля: что такое гипоидная передача, в чем ее особенности и отличия, а также преимущества и недостатки.

Дифференциал коробки передач устройство принцип работы

Дифференциал коробки передач: что это такое, устройство дифференциала, виды дифференциалов. Как работает дифференциал КПП в трансмиссии автомобиля.

Главная передача в автомобиле

Главная передача в устройстве трансмиссии автомобиля: принцип работы, особенности конструкции. Виды главных передач по типу зубчатого соединения.

Пониженная передача что это понижающая передача КПП

Понижающая (пониженная) передача: назначение передачи, особенности работы. Как пользоваться понижающей передачей и когда включать пониженную передачу.

Карданная передача карданный вал

Карданная передача: что это такое, устройство, особенности, принцип работы. Виды карданных передач в устройстве автомобильной трансмиссии.

Устройство полного привода, виды и типы полного привода, схема устройства привода на полноприводных авто. Полноприводные коробки, особенности.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
