Обзор на Маска сварочная FUBAG OPTIMA 4-13 Visor Black; Хамелеон

Обзор на Маска сварочная FUBAG OPTIMA 4-13 Visor Black "Хамелеон"

Здравствуйте! Сегодня я хочу вам рассказать, как выбирал себе маску-шлем хамелеон для своего сварочного аппарата. Старый вариант был комплектный — а это значит просто ужасный, типа стеклышко с ручкой. Ну а варить хотелось качественные и хорошие швы. А как ты это сделаешь, когда одна рука у тебя всегда занята этим стеклышкам. Это очень неудобно. На самом деле я долго не выбирал. Потому что на отечественном рынке хороших масок хамелеон очень мало. В основном это ФУБАГ. А нормальные и не дорогие нужно ждать с Крупной Китайской Интернет — площадки. Это долго, да и по деньгам они выходили примерно столько же! В любом случае я хотел, чтобы у маски было четыре датчика освещенности. Чтобы она со сто процентной уверенностью сработала на вспышку сварочной дуги. Потом мне нужно было большое смотровое окно — что-то типа 100х80 или 100х65 миллиметров. Узко форматных мониторов мне как-то хватило, где смотришь как в амбразуру танка. Ну и время отклика не меньше чем 1/25000 секунды. Все-таки я покупаю маску для защиты глаз, а не для красоты. Ну и мне хотелось, чтобы выбранная мною маска соответствовала стандарту DIN 379 1/1/1/1. Я хотел работать в маски дольше пары часов и не уставать. Да и глаза заменить я не смогу через пару лет! На самом деле этот стандарт довольно строгий и я особо не надеялся найти что-то подобное по цене. Потому что это профессиональные маски от 15000 рублей. Но нет, у ФУБАГ я нашел нужный мне вариант за 3300 рублей. Сначала я даже не поверил. Но на сайте было четкое описание. Недолго думая я выбрал свой любимый магазин для покупки. Там у меня было немного бонусов для скидки. И ценник там оказался приемлемый. Привезли заказ в течение пары дней и оформили все быстро. Проблем не оказалось. Но давайте перейдем ближе к рассмотрению самого товара.

Первая фотография в моем обзоре без всего — без коробок и инструкций, только сам товар. Сама сварочная маска хамелеон имеет отличный внешний вид. Хорошее глянцевое покрытие и защиту от раскаленных искр металла. Хотя сам шлем довольно мягкий и легкий — легко гнется. Светофильтр имеет хорошее разрешение и большой световой просвет — 100х65 миллиметров. Благодаря такому широкому углу обзора все хорошо видно. Единственное чего не хватает — это естественных цветов, а не этого зеленого затемнения. Но меня и это устраивает — главное это защита зрения, а не эти мелочи. По бокам красуются четыре световых датчика, которые реагируют на любые достаточно яркие вспышки света, в том числе и сварочный процесс. В процессе покупки я проверил все четыре датчика на работоспособность — все отлично. Это хорошо, что датчика именно четыре, а не два или три. Сварка может происходить в разных плоскостях. А от этого будет зависеть, сработает ли светофильтр! Соответственно поймаешь ли ты светового зайчика или нет! Глаза нужно беречь. Еще хорошо то, что сама маска довольно большая и закрывает все лицо и даже больше уходит в стороны. Это сделано, чтобы искры не залетели за ее границы в процессе сварки.

Обзор на Маска сварочная FUBAG OPTIMA 4-13 Visor Black "Хамелеон" - изображение 1

На этой фотографии мы можем увидеть хорошую и плотную картонную красочную коробку, в которой нашу маску к нам везли. Из-за яркой расцветки упаковку легко найти и трудно на нее наступить или раздавить в процессе транспортировки. А из-за плотного картона сварочную маску гораздо сложнее повредить. Сломать ее конечно можно, но учитывая, что она легко гнется — сделать это будет довольно сложно в процессе доставки к месту получения. Так же здесь указано время задержки — 1/25000 от секунды. А это довольно быстро. Не каждый светофильтр на это будет способен. Гарантия на маску 2 года. Это придает уверенности.

Обзор на Маска сварочная FUBAG OPTIMA 4-13 Visor Black "Хамелеон" - изображение 2

Что хорошо — эта маска универсальна. Она рассчитана на работу в разных режимах сварки. Если вы не знали — то при каждом сварочном процессе может выделяться разное количество тепла и энергии, а это значит и разное количество света и яркости. Не каждая маска хамелеон способна в таких режимах работать. Она их просто не почувствует. Что за режимы вы спросите меня — ММА — это стандартная сварка электродом, здесь яркости и света с избытком — поэтому практически любая маска сможет почувствовать этот режим работы. Но есть режим ТИГ — с использованием газовой горелки и вольфрамового электрода. Газ в основном Аргон, но может быть и Аргоновая смесь. Может быть, работа в режиме Пульса. Проблема возникает как раз в режиме Пульса — погаснет, а потом зажжется и снова погаснет — и так много раз в минуту. Датчики в светофильтре не успевают обработать информацию и пропускают вспышки. Еще есть режим МИГ-МАГ — сварочный процесс с помощью проволоки в среде углекислого газа или того же аргона, или с проволокой но вообще без газа — проволока уже покрыта специальным составом. Здесь вспышки очень маленькие, хаотичные и слабые. Это большая проблема для любой сварочной маски. На максимальных настройках у этой маски ФУБАГ бывают проблемы. Начинает рябить. А вот на 12 Дин проблем нет, по крайней мере, пока. В целом неплохо справляется.

Читайте так же:
Как подобрать диодный мост

Обзор на Маска сварочная FUBAG OPTIMA 4-13 Visor Black "Хамелеон" - изображение 3

Выполнена очень экзотично. Внешних регулировок светофильтра нет, все внутри. Регулировки только натяжения прижима к голове и защелкивания по позициям.

Обзор на Маска сварочная FUBAG OPTIMA 4-13 Visor Black "Хамелеон" - изображение 4

Такое ощущение, что берешь шлем для мотоцикла.

Обзор на Маска сварочная FUBAG OPTIMA 4-13 Visor Black "Хамелеон" - изображение 5

А вот и сам светофильтр маски хамелеон. Все кнопки и рычаги управления внутри. Так даже удобнее — ведь маску в течение дня много раз снимешь и одеваешь. Но настройки, сделанные в начале рабочего дня, будут в порядке. Ты их никак не сможешь сбить легким движением руки. Существует такой нормативный документ для светофильтров DIN EN379, а у нас ГОСТ Р ЕН 379 — 2011. В соответствие с этой документацией существует маркировка светофильтра хамелеон, которой должны придерживаться и соблюдать все производители. На этом светофильтре она тоже нанесена — ART1/1/1/1EN379 CE. Первая цифра от 1 до 4, здесь 1 обозначает оптический класс светофильтра. Показывает, насколько правильно и верно передаются изображения светофильтром, очертания фигур и их цвета, расстояния до них. Вторая цифра от 1 до 4, здесь 1 обозначает класс светорассеивания. Показывает, насколько качественные кристаллы используются. В выключенном состоянии светофильтр должен пропускать весь свет, который есть. Не должно быть эффекта грязного окна. Третья цифра от 1 до 4, здесь 1 обозначает класс светопропускания. Показывает, насколько поверхность светофильтра затемнилась в момент срабатывания, нет ли на ней светлых участков, и не проходит ли свет. Четвертая цифра от 1 до 4, здесь 1 обозначает класс углового пропускания света. Показывает и измеряет, нет ли искажений, и не проходит ли свет, если изменять угол наклона светофильтра к свариваемой поверхности, где сейчас проходит сварочный процесс, насколько это малый или большой угол. Все единицы говорят об очень высоком качестве светофильтра. Также мы видим, что имеется отсек для батарей, они заменяемые и проблем не будет. Настройки удобные, маску можно использовать даже при резке болгаркой. Но тогда нужно будет часто менять защитные стекла.

Обзор на Маска сварочная FUBAG OPTIMA 4-13 Visor Black "Хамелеон" - изображение 6

Наголовник сделан достаточно удобно. Имеет три позиционные настройки. Подойдет даже на самую крупную голову. И будет на ней хорошо держаться. Отодвинуть читок можно на любое расстояние. А это значит, что эту маску сможет использовать даже человек с очками или с длинным носом.

Обзор на Маска сварочная FUBAG OPTIMA 4-13 Visor Black "Хамелеон" - изображение 7

Здесь мы видим комплектные защитные стекла и инструкцию. Скудный комплект, но вполне достаточный.

Обзор на Маска сварочная FUBAG OPTIMA 4-13 Visor Black "Хамелеон" - изображение 8

Руководство пользователя уже поближе.

Обзор на Маска сварочная FUBAG OPTIMA 4-13 Visor Black "Хамелеон" - изображение 9

Вполне грамотное и полное описание. Описано, при каких температурах можно использовать маску. Время задержки и зона видимости сварщика.

Обзор на Маска сварочная FUBAG OPTIMA 4-13 Visor Black "Хамелеон" - изображение 10

Описана подготовка к работе сварщика. А также рекомендуемые настройки для разных режимов работы.

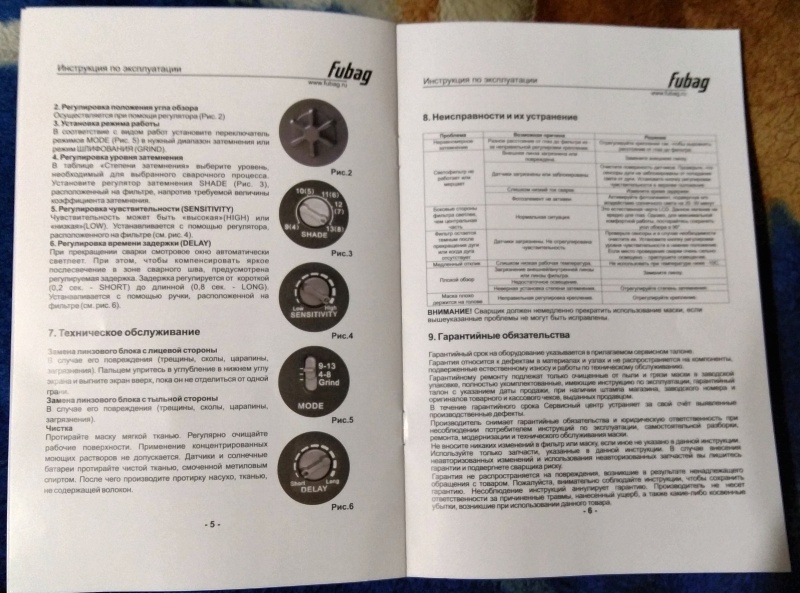

Обзор на Маска сварочная FUBAG OPTIMA 4-13 Visor Black "Хамелеон" - изображение 11

Описывается, для чего используется каждый регулятор в светофильтре во время работы.

Обзор на Маска сварочная FUBAG OPTIMA 4-13 Visor Black "Хамелеон" - изображение 12

На этом я заканчиваю и хочу сказать пару слов напоследок. Мне товар в принципе понравился. Сидит на голове он отлично. Отрегулировать его можно легко и без проблем. Под каждую голову. Шлем сделан качественно, он большой. Голову не режет. Регулировки удобные. Есть гарантия в 24 месяца. Но у него есть несколько недочетов. К примеру, на полной мощности он не всегда срабатывает. Буквально уменьшить мощность на 1 единицу и проблемы уходят. Это как-то странно. Может быть, это недостатки моего варианта. В целом все пока работает — варить можно. Для покупки рекомендовать можно! Удачи!

Как выбрать маску Хамелеон и как проверить ее при покупке

Маска сварщика Хамелеон Норма

Маска сварщика необходима каждому, кто пользуется сварочным оборудованием. Из этой статьи вы узнаете: как выбрать сварочную маску «Хамелеон» и как ее проверить без сварки перед покупкой, на что обратить внимание при выборе и много другой полезной информации.

Прежде чем приобрести маску стоит внимательно ознакомиться с ее паспортом. Даже совсем простая маска с автоматическим светофильтром (АСФ) имеет паспорт, в котором указаны ее степень затемнения, рекомендации по типу сварки (МИГ, МАГ, ММА, ТИГ) и тип элемента питания.

Как подобрать маску для сварки? Подробнее о всех тонкостях выбора читайте дальше в нашей статье.

Что такое сварочная маска «Хамелеон» и в чем ее отличие от обычной маски

Сварочная маска защищает рабочего от ИК и УФ излучений, высокой температуры, вредного дыма, газов, искр и капель металла во время всего процесса сварки. Обычные маски недороги, практичны, но менее удобны в работе. В отличие от обычной маски, которая постоянно имеет одинаковую степень затемнения, «Хамелеон» может ее автоматически изменять по сигналу сенсоров.

Внешнее отличие обычно маски сварщика от Хамелеона

Важно знать, что автоматический светофильтр гасит только обычную яркость света видимого диапазона. Ультрафиолетовое и инфракрасное излучения задерживают специальные защитные слои, пленочные светофильтры.

Преимущества маски Хамелеон по сравнению с обычной маской для сварки:

  • Эффективность работы сварщика в маске с АСФ значительно повышается. Рабочий успевает проделать больший объем работы за тоже время. Он точнее контролирует сварочную дугу с самого начала ее горения и взаимное расположение деталей по ходу процесса сварки.
  • У рабочего с «Хамелеоном» во время сварки свободны обе руки. Не нужно надевать другую маску, если необходимо выполнить слесарные работы – разделать кромку, плотнее подогнать листы металла, зачистить шов.
  • Нет необходимости менять светофильтры, как при работе в обычной маске, при значительном изменении силы тока или при выборе другого режима сварки.
  • Затемнение «Хамелеона» происходит автоматически – не нужно надевать-снимать маску, в ней все отлично видно.

Взвесив все факторы, решите для себя, что для вас лучше – обычная маска или «Хамелеон».

Устройство маски Хамелеон

Маска состоит из корпуса, блока светофильтров, элементов питания, ручек регулировок затемнения и наголовника.

Читайте так же:
Виды баллонов для газа

Основнные части маски Хамелеон

Главная часть маски Хамелеон – это блок светофильтров, который состоит из нескольких слоев поляризующихся кристаллов, помещенных в вакуум. Светофильтры могут менять свою светопропускную способность в зависимости от уровня подведенного к ним напряжения.

Устройство светофильтров в маске Хамелеон

Снаружи маски есть несколько датчиков, которые измеряют яркость света и дают команду светофильтру закрываться.

Общие рекомендации при выборе сварочной маски Хамелеон

Лучше всего, конечно, ориентироваться на мнение реальных людей, которые эксплуатируют такие маски. Мы рекомендуем прислушиваться к рекомендациям настоящих сварщиков, а не продавцов из магазинов. Сварщики работают с масками каждый день и лучше понимают то, о чем говорят. При выборе маски сварщика Хамелеон особенно ценны их отзывы про комфортность длительной работы, удобство переключения настроек и практичности использования маски.

Наличие и число регулировок светофильтра сильно влияет на цену маски сварщика Хамелеон. Бывают маски с плавными и ступенчатыми регулировками, без регулировок, с ручными регулировками чувствительности и задержки отключения затемнения после затухания дуги. Задержка позволяет не напрягать глаза от свечения расплавленного металла сварочной ванны сразу после обрыва дуги. Степень затемнения регулируется автоматически в заданном диапазоне, в зависимости от яркости дуги.

Внутренние регулировки менее удобные, для их изменения придется прервать процесс сварки. Внешние (с наружной стороны маски) удобнее, их можно подстроить по ходу сварки, но настройки могут сбиться при падении маски или если ее случайно задеть. Это важно знать, если вы стараетесь правильно выбрать маску сварщика Хамелеон для себя.

Как подобрать маску сварщика Хамелеон по безопасности и автономности работы

Существует несколько типов питания светофильтра маски:

  • От элемента питания (батарейка или аккумулятор). Лучше если он будет съемным и для его замены не придется разобрать или заменить всю внутреннюю начинку маски.
  • От солнечных батарей. Используется в более дорогих моделях масок.
  • Смешанный. Элемент питания вместе с солнечной батареей.

Хорошо, если на маске будет индикатор разряда элемента питания. Тогда вам не придется, сделав половину работы, срочно искать и менять батарейки в маске.

Питание маски сварщика

При выборе маски для сварки важно знать про число датчиков чувствительности. Чем их больше – тем лучше. Один датчик может не сработать из-за слоя копоти, загрязнения, неудачного расположения, его может перекрыть какой-то предмет или преграда. Для масок начального уровня обычно достаточно 1-2-х датчиков, например, START-TREND c АСФ 300. На профессиональных масках их 3-4 шт, как в маске START-ARGON. Датчики расположены в разных углах блока светофильтров маски, на максимальном удалении друг от друга.

Регулировка настроек маски Хамелеон

Хорошая маска обеспечивает высокую травмобезопасность рабочего. Аэродинамика хороших моделей масок рассчитана так, чтобы свежий воздух, которым дышит рабочий, поступал в подмасочное пространство из максимально удаленной от рабочей зоны области. Таким образом, снижается количество вредных газов, которыми дышит сварщик.

Как правильно выбрать маску Хамелеон для сварочных работ по комфорту в использовании

Некоторые маски имеют ряд особенностей, которые существенно повышают комфорт сварщика и влияют на выбор маски хамелеон.

Удобство крепленния маски Хамелеон на голове сварщика

  • Возможность установки дополнительных диоптрических линз непосредственно на светофильтр, как в маске START-MASTER c АСФ 605. Опытные сварщики часто имеют необходимость работать в очках, чтобы хорошо видеть место сварки. Диоптрические линзы в маске позволяют сварщику работать без очков, и он не отвлекается от процесса сварки.
  • Удобный эргономичный наголовник. Это важнейший показатель при выборе маски для сварки Хамелеон. Обязательно необходимы регулировки под размер головы. Широкие и мягкие накладки. Возможность изменять глубину посадки и регулировка расстояния от глаз до смотрового окна. Актуально для рабочих в очках.
  • Регулировка угла наклона маски, при котором начнется ее опускание. Возможность фиксации маски при разных углах наклона.
  • Плавное опускание маски после кивка головой.

Сварочные маски Хамелеон, как выбрать по отзывам

Обычно самые лучшие отзывы имеют маски верхнего ценового диапазона. На положительные отзывы влияют такие особенности:

  • Вес и размер маски. Чем меньше и легче маска, при тех же функциональных параметрах, тем лучше.
  • Размер смотрового окна. Чаще всего размер бывает 91 мм х 39 мм и 96 мм х 39 мм. Максимальный размер смотрового окна 100 мм х 60 мм у модели START-ARGON c АСФ 705. Большое смотровое окно удобнее.
  • Переключатель сварка или мехобработка. Его наличие очень положительно оценивается в большинстве отзывов, касающихся выбора сварочной маски хамелеон. До и после окончания сварки часто возникает необходимость провести механическую обработку шва или детали. Вырезать свищ, зашлифовать дефекты нижнего слоя, отбить шлаковую корку, сточить наплыв. Этот переключатель отключает затемнение маски от случайных искр во время выполнения механических работ. Большинство сварщиков в своих отзывах отмечают, что такой переключатель очень удобен и экономит время. Его наличие на стоимость маски практически не влияет.
  • Материал маски. Наши маски производятся только из качественного пластика. Плохой пластик может лопаться от перегрева на солнце или при низких температурах.

Как выбрать маску для сварки Хамелеон по цене

Комфорт маски Старт Норма

Нажмите, чтобы увеличить

Бюджетные модели масок стоят от 950 рублей. Это достаточно простые, но надежные маски, которые вполне подойдут для бытового использования при сварке малыми и средними токами на ММА режиме. Регулировки ступенчатые, питание от солнечных батарей, качество пластика среднее.

Выбирая маску сварщика Хамелеон по цене в диапазоне 1,5-2 тысячи рублей, можно рассчитывать уже на более серьезные модели. Такие маски подходят для сварки плавящимися электродами на больших токах, режимах MIG-MAG и Plasma. Они уже имеют комбинированную систему питания светофильтра, возможность установки диоптрических линз и плавные наружные регулировки. Обычно маски этой стоимости используются в мастерских, гаражах и на небольших строительных объектах.

Читайте так же:
В чем отличие выдалбливания гнезда

Если вам подходит цена на сварочную маску хамелеон более 2000 рублей, тогда наша рекомендация это START-OPTIMA c АСФ 615 или START-ARGON c АСФ 705. В масках верхнего ценового сегмента есть все: они походят для работы любыми токами на всех режимах сварки (в том числе и TIG сварка), плавные регулировки затемнения и задержки, отличная аэродинамика, большое смотровое окно, 4-ре датчика и несколько диапазонов затемнения, прочный и легкий пластик.

Как проверить сварочную маску Хамелеон при покупке

Особенность работы датчиков светофильтра в том, что они реагируют только на резкое изменение освещения большой интенсивности. Существуют несколько способов проверить маску. Для начала необходимо включить светофильтр, а затем:

  1. Если посмотреть в маске на солнце, светофильтр один раз закроется и почти сразу же откроется, так как от солнца идет постоянный световой поток. Попробуйте несколько раз открыть и прикрыть датчики от солнца. Светофильтр должен закрываться каждый раз.
  2. Посмотрите в маске на обычную лампу накаливания. Фильтр должен закрыться и не открываться все время пока лампа светит около маски. В бытовой сети переменный ток, который меняет свое направление 50 раз в секунду. Глазу это незаметно, а датчики должны отреагировать.
  3. Еще один способ как проверить маску сварщика хамелеон без сварки – чиркнуть перед маской несколько раз зажигалкой. Фильтр должен закрываться после каждого раза.
  4. Используйте вспышку смартфона. Фильтр должен закрыться с минимальной задержкой, это нормально. Вы можете заметить небольшую часть вспышки в самом начале, пока фильтр не закрылся. Сварочная дуга зажигается не сразу, вначале появляется искра, вот на нее реагируют датчики и когда чуть позже зажигается дуга – фильтр уже закрыт. А вспышка проходит сразу на максимальной яркости.

Если ни один из способов проверки маски сварщика Хамелеон при покупке не сработал – стоит проверить и заменить батарейки. Если в маске есть солнечные батареи – оставьте маску полежать на солнце, чтобы они зарядились.

Несколько важных особенностей масок Хамелеон для сварки

  • У масок «Хамелеон» есть ограничение на работу при низких температурах. Обычно предел работоспособности -5…-10 °С. Время срабатывания автоматического затемнения с понижением температуры может значительно увеличиваться. Некоторой страховкой в этом случае является близость к расплавленному металлу с высокой температурой и горячее дыхание сварщика во время работы. В подавляющем большинстве случаев этого достаточно, чтобы маска исправно работала даже при таких температурах.
  • Хранить маску с АСФ лучше всего в выключенном состоянии, чтобы не разряжать батарейки. Не стоит класть маску светофильтром вниз, так как царапины и потертости на стекле потом могут ограничивать видимость и вносить дискомфорт в работу.
  • В некоторых дорогих моделях масок предусмотрена система принудительной вентиляции для предотвращения запотевания смотрового окна. Это особенно полезно, если работа проводится в закрытых и плохо вентилируемых помещениях.
  • Время срабатывания светофильтра. Чем меньше время срабатывания – тем меньше устают глаза сварщика. Нормальным временем считается от 1/10000 секунды до 1/35000 секунды.
  • Чувствительность срабатывания. На срабатывание светофильтра влияет много факторов: режим сварки, сварочные токи, уровень освещенности солнцем, отраженный свет, влияние сварочных дуг других сварщиков.

Это все важно учесть, если вы думаете о том, как подобрать сварочную маску Хамелеон. Мы рекомендуем один раз потратиться на хороший инвентарь, который обеспечит высокий комфорт работы сварщика.

Светофильтр «Хамелеон» в сварочной маске: особенности, устройство и характеристики

Глаза электросварщиков подвергаются целому ряду вредных излучений. Ещё более усугубляет положение тот факт, что эти излучения поражают органы зрения людей, которые могут случайно оказаться в зоне сваривания. Технология проведения сварочных работ предусматривает установку различных экранов для защиты зрения случайных людей. Защитить глаза сварщика может только светофильтр.

  • тепловую;
  • инфракрасную;
  • ультрафиолетовую.

светофильтр хамелеон.png

Как работает затемнение в светофильтре

Различные виды сварочных работ характеризуются разной степенью яркости и мощностью дуги. Естественно, что каждый вид требует разных стёкол. Затемнённость изменяют введением в состав светофильтра различного количества красящих окислов металлов. От брызг раскалённого металла светофильтры защищают дополнительным слоем полимера.

Для того, чтобы можно было различать светофильтры по степени затемнения, в России стёкла маркируются обозначениями С4, С5, С6, С7 и С8. Где С4 наиболее прозрачное стекло, а С8 – наиболее тёмное. Международная маркировка несколько иная: 9DIN, 10DIN, 11DIN и 12DIN. DIN. Сравнить маркировки стёкол, и определить их взаимозаменяемость поможет таблица:

Screenshot at Apr 06 16-46-12.png

  • стёкла стоят дёшево;
  • производство и поставка светофильтров отлично налажены;
  • замена стекла в маске занимает считанные минуты.

Но время не стоит на месте. Ускорения современной жизни постоянно требуют увеличения темпов производства и повышения производительности труда. С этой точки зрения старые светофильтры безнадёжно проигрывают новому типу стёкол, известных в просторечии под названием «Хамелеон». Многочисленные положительные отзывы о «Хамелеонах» не оставляют сомнений в исключительности их качеств.

Как устроен светофильтр «Хамелеон»

  • пластиковый корпус;
  • блок управления;
  • светофильтр;
  • головное крепление

Корпуса масок делают из пластмасс различного качества. Понятно, что дорогие профессиональные модели делают из пластмасс стойких к нагреванию и не выделяющих неприятные запахи. Модели попроще, для домашнего пользования, не столь устойчивы к нагреву и иногда докучают неприятными запахами, но стоят намного дешевле. В данном случае каждый должен выбрать сам, какую маску приобретать в зависимости от объёмов работ и состояния финансирования.

Читайте так же:
Диск для мини циркулярной пилы 85 мм

Вариантов блока управления много. Всё снова определяется стоимостью. Но главные функции присутствуют практически на всех моделях. Блок обеспечивает управление тремя регулировками: светочувствительностью, задержкой затемнения и установкой пропускной способности по свету в зависимости от диаметра электрода и вида сваривания.

Регулятор пропускной способности конструктивно вынесен за пределы внутреннего пространства маски на шнуре наружу. Это сделано для удобства изменения установок. В блоке управления часто ставят фотоэлементы, от которых на свету подзаряжается аккумулятор. Недорогие модели могут работать от сменных батареек.

Основная «фишка» современных масок, конечно же, фильтр «Хамелеон». В этих устройствах светопропускная способность стекла меняется мгновенно в зависимости от количества света, поступающего снаружи. Результатом является постоянная комфортная яркость участка сваривания, которую видит сварщик.

После прекращения процесса горения дуги у сварщика в глазах не наступает кромешная тьма, вынуждающая откидывать маску с лица для того, что осмотреть результаты работы. Это движение сварщик выполняет сотни раз за смену, и избавление от него экономит много сил и времени, чем и определяется одно из главных преимуществ светофильтра «Хамелеон» — повышение производительности труда.

Физические основы и устройство светофильтра «Хамелеон»

Светофильтр состоит из нескольких слоёв. Самым первым слоем снаружи будет защитный слой из полимера, задачей которого является защита жидкокристаллического экрана от разрушения брызгами расплавленного металла. Таких полимерных слоёв может быть несколько. Жидкокристаллические экраны состоят из кристаллов, которые меняют своё пространственное положение в зависимости от яркости освещения.

Причём эти изменения направлены на уменьшение прозрачности при усилении светового потока и увеличения её при ослаблении светового потока. Таким образом, происходит автоматическое поддержание постоянного количества света, проходящего через светофильтр. Изменить светопроницаемость можно подачей напряжения на кристаллы, чем пользуются для установки начальных значений прозрачности светофильтра.

Особенности работы

Светофильтр устанавливается в маску с помощью двух винтов. После предварительной установки параметров, описанной выше, сварщик начинает работу. Загорание дуги воспринимается дуговыми сенсорами, дающими сигнал на затемнение стекла, который мгновенно отрабатывается блоком управления. При затухании дуги происходит обратный процесс: стекло светлеет, и сварщик видит результат сваривания, не откидывая маску назад.

Внимание. По окончанию работ необходимо протирать стекло чистой ветошью и хранить маску при положительных температурах, избегая мест с ярким освещением.

замена светофильтра.png

Предварительные настройки и регулировка

У светофильтров «Хамелеон» имеется только одна предварительная настройка: настройка степени затемнения. Величина затемнения устанавливается в зависимости от вида сварки и диаметра электрода. Понятно, что эти факторы являются определяющими для яркости дуги. У большинства разновидностей светофильтров «Хамелеон» регулятор степени затемнения вынесен наружу, но есть экземпляры и с внутренним расположением на самом корпусе фильтра.

Далее, в силу своего опыта и предрасположенностей, сварщик настраивает чувствительность срабатывания затемнения. Она будет зависеть от силы окружающего освещения и времени суток. И последнее, настройка времени затемнения (длительное, короткое или среднее).

Иногда приходится регулировать расстояние между глазами и стеклом. Такая необходимость возникает в случаях неравномерности затемнения. Плохая видимость, мерцание изображения, плохое затемнение могут возникнуть при недобросовестном уходе за фильтром: загрязнении или порче защитного стекла. Низкая чувствительность может возникать при работе в условиях отрицательных температур. Каждый светофильтр имеет свой температурный диапазон. Это нужно обязательно проверить и учесть при приобретении этого изделия.

маска сварщика со светофильтром.png

Где живут «Хамелеоны»

Группа компаний «Кедр», зарекомендовавшая себя поставщиком качественного и надёжного сварочного оборудования в России и странах Евросоюза, возглавляющая рейтинг по объёму продаж, выпускает маски и светофильтры к ним. Наибольшим спросом пользуются светофильтры типа «Хамелеон». Купить такие изделия можно на сайте компании. Интернет-магазин предлагает товар по низкой цене с бесплатной доставкой по Москве.

Самый простой и бюджетный вариант, это светофильтр хамелеон для сварочной маски Кедр К-101 PRIME PROMO. Хороший обзор обеспечивают габариты стекла 115х110х10 мм. Вес фильтра всего 0,13 кг. Подробные характеристики можно посмотреть, перейдя по ссылке

Cветофильтр к маске Кедр К-2DIN. 02DIN. PRIME считается улучшенным вариантом. Оборудован двумя дуговыми сенсорами и имеет оптимальное поле обзора. Внешним регулятором можно настроить автоматическое затемнение в диапазоне от 4 до 13 DIN. Имеет солнечную батарею и аккумулятор. Ознакомиться с его описанием и ценой можно на странице

Светофильтр к маске Кедр К-100 PRIME, это ещё один улучшенный вариант. Имеет автоматическое затемнение фиксированной степени. Надёжно работает в диапазоне температур от -100С до + 400С.

Для маски Кедр К-704 предназначен светофильтр с четырьмя сенсорами дуги и автоматическим затемнением в диапазоне DIN4/5-8/9-13. Фильтр имеет дополнительный режим работы для точной регулировки затемнения. Оснащён солнечной батареей, аккумулятором и литиевой батареей. Фильтр работает в расширенном температурном диапазоне от -100 С до + 600С. Внешний вид, описание, консультации по применению на странице

Маска сварщика хамелеон OPTIMA PROFI (BLUE) обзор 93х43 TRUE COLOR естественная цветопередача

Бесплатная доставка до терминала транспортной компании в г. Челябинск.

Технические характеристики маски сварщика хамелеон OPTIMA PROFI (BLUE) обзор 93х43 TRUE COLOR естественная цветопередача

Размер смотрового окна, мм

Размер светофильтра, мм

Скорость затемнения, мс

Время перехода в светлый режим, с

Регулировка времени перехода в светлый режим, с

солнечная + литиевая батарея

Контроль заряда батареи

Температура работы, °С

Температура хранения, °С

Рекомендуемый режим сварки

Маска сварщика Хамелеон Optima PROFI BLUE обзор 93х43 с автоматическим светофильтром защищает глаза и кожу лица сварщика от искр, брызг и вредного излучения при нормальных условиях сварки. Светофильтр типа «Xамелеон» обеспечивает автоматическое затемнение при зажигании сварочной дуги.

Читайте так же:
Коптильный шкаф для горячего копчения своими руками

В качестве источника питания в маске используются солнечные и литиевые аккумуляторы длительного срока эксплуатации. Они могут работать 5000 часов , имеют функцию автоматического выключения через 15–20 мин .

Скорость перехода светофильтра из светлого состояния в темное составляет 0,04 мс , таким образом глаза эффективно защищаются от повреждения мгновенного дугового света. В маске установлен светофильтр True Color с регулируемой степенью затемнения в диапазоне 5–9 и 9–13 DIN. Сбалансированная и легкая конструкция, специальная поворотная система крепления значительно снижают усталость головы и шеи сварщика и повышают комфорт.

Маска может использоваться при температуре от -5 °С до +55°С. Соответствует техническим стандартам безопасности EN379 Европы, ANSI Z87.1-2010 США и GB/T3609.2-2009 КНР.

Универсальное использование маски в различных режимах сварки – MMA, MIG/MAG. Изготовлена из качественного ударопрочного пластика. Маска имеет режим шлифовки.

Серия масок Optima PROFI оборудована светофильтром системы True Сolor. Светофильтр True Сolor обеспечивает лучшую цветопередачу сварочного процесса, отображает большее количество цветов, полутонов, что позволяет естественно видеть весь процесс сварки через маску

Преимущества масок с светофильтрами TRUE COLOR:

  1. Естественная цветопередача, без зеленого оттенка.
  2. Стабильно срабатывают при высоких и экстремально высоких температурах, которые возникают при длительной сварке.
  3. Практически не потребляют энергию в нерабочем состоянии.

Благодаря новой технологии процесс сварки будет проходить гораздо комфортнее, а вследствие отсутствия отключения из-за перегрева светофильтра — работы можно будет проводить намного длительнее.

Сварочный процесс приобретает естественный окрас в глазах сварщика! Это позволяет различать мельчайшие детали во время сварки , процесс становится более контролируемым и понятным. Кроме того, благодаря естественной цветопередаче значительно снижается нагрузка на глаза сварщика, что особенно важно при длительной работе. Все это значительно облегчает процесс сварки и делает работу невероятно комфортной.

Устройство светофильтра маски хамелеон OPTIMA PROFI (BLUE) обзор 93х43

2. Контроль заряда батареи

3. Кнопка для регулировки чувствительности

4. Кнопка для регулировки времени осветления

5. Сменная литиевая батарея

6. Солнечная батарея

7. УФ/ИК светофильтровый объектив

8. Сенсор электродуги

Эксплуатация маски сварщика OPTIMA PROFI (BLUE) обзор 93х43

1. Перед сваркой

1.1 Проверьте и удалите защитную пленку с внешнего и внутреннего стекла.

1.2 Если продукция не использовалась в течение длительного времени, необходимо произвести зарядку солнечных батарей. Для этого подержите маску на солнечном свете или при ярком освещении несколько минут.

1.3 Проверьте состояние светофильтра, внутреннюю и внешнюю защитную оболочку линз, солнечных батарей.

1.4 Проверьте, чтобы сенсоры и фотоэлемент светофильтра были чистыми и не покрытыми пылью или брызгами.

1.5 Перед использованием проверьте все рабочие детали на наличие признаков износа или повреждения. Все поцарапанные, треснувшие или покрытые неровностями детали должны быть немедленно заменены во избежание серьезных травм.

1.6 Перед каждым использованием проверяйте маску на светопроницаемость.

1.7 Отрегулируйте крепление таким образом, чтобы маска сидела как можно ниже и ближе к лицу. Вращением ограничительной шайбы отрегулируйте угол наклона маски в опущенном положении.

2. Выбор степени затемнения маски хамелеон для сварки

2.1 С помощью таблицы затемнения определите степень, соответствующую условиям работы.

2.2 Настройте степень затемнения светофильтра в диапазоне от 9 до 13 DIN. Регулятор степени затемнения находится на внешней стороне маски слева, нужная степень затемнения устанавливается путем поворота регулятора

3. Регулировка времени задержки сварочной маски хамелеон

Время задержки регулирует переход светофильтра из темного состояния в светлое. В зависимости от токов сварки и интенсивности освещения можно отрегулировать время задержки с помощью кнопки « Delay », расположенной на внутренней стороне светофильтра

3.1 Минимальное значение времени задержки в диапазоне 0,1–0,25 с подходит для точечной сварки или сварки на малых токах.

3.2 Максимальное значение времени задержки в диапазоне 0,85– 1,0 с подходит для сварки на больших токах или при наличии яркого освещения.

3.3 Среднее значение времени задержки подходит для большинства видов сварки в помещениях или на открытом воздухе.

4. Регулировка чувствительности маски хамелеон

Настройка чувствительности выполняется с помощью регулятора, расположенного на внутренней стороне светофильтра и зависит от вида сварки и освещения окружающей среды.

4.1 Режим «низкой» (LO) чувствительности подходит для сварки на большом токе или сварки в светлых условиях, или сварки с вмешательством другого источника света.

4.2 Р ежим «высокой» (HI) чувствительности подходит для сварки на малом токе или сварки в темных условиях, особенно для аргонодуговой сварки с низким током.

4.3 Среднее положение регулятора подходит для большинства видов сварки в помещениях или на открытом воздухе.

5. Сварка / шлифовка

Во время резки или шлифовки следует повернуть регулятор на положение «Grind» . В данном положении светофильтр не реагирует на источник света и находится в постоянной степени затемнения 4 DIN.

6. Регулировка оголовья сварочной маски хамелеон

6.1 Наденьте маску на голову. Нажмите регулируемую ручку вниз (в заднем положении головы), одновременно вращая ее против часовой стрелки, чтобы увеличить длину окружности головного обруча, или по часовой стрелке, чтобы уменьшить длину окружности головного обруча

6.2 На боковой стороне маски находятся фиксированные отверстия. Настройте угол поля зрения путем регулировки положения фиксатора в отверстиях. 6.3 Угол наклона маски изменяется с помощью винтов на двух сторонах маски. Лучший угол в ходе сварки – прямая линия между глазами и точкой сварки вертикально к светофильтру

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
