Какая арматура нужна для фундамента

Какая арматура нужна для фундамента

Бетон применяют для изготовления фундаментов различного типа. Этот материал обладает достаточно хорошими показателями сопротивляемости на сжатие. Однако для повышения прочностных характеристик бетонную смесь армируют, создавая таким образом силовой каркас несущего основания.

Какая арматура нужна для фундаментаФото: Какая арматура нужна для фундамента

Виды и марки арматуры

Для укрепления основания сегодня используются две основные разновидности арматуры:

  • Металлическая. Представляет собой стальные прутья различного диаметра с гладким или ребристым винтовым сечением для улучшения качественных характеристик.

  • Стеклопластиковая. Современная композитная арматура, изготовленная из стекловолокна, базальта или кевлара. Для оптимального сцепления с бетоном на прутьях формируется ребристая поверхность, которая покрывается песком.

Таблица замены арматур

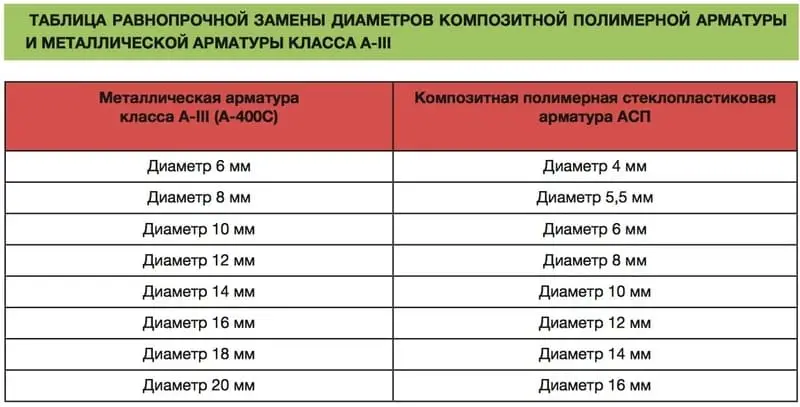

Равнопрочностная замена стальной арматуры — подбор композитной арматуры такого диаметра, при котором ее прочность будет соответствовать прочности металлической арматуры заданного диаметра.

Соответствие диаметров при равнопрочностной замене арматур
Диаметр, мм
Стальная арматура класса681012141618202225
Композитная арматура4468101214161820

Количество метров арматуры в 1 тонне

Сравнение количества метров в одной арматуры
Диаметр, мм
4681012141618202225
Стальная арматура класса4505253216211126826633500405336260

Количество килограммов арматуры в 1 километре

Сравнение количества метров в одной арматуры
Диаметр, мм
4681012141618202225
Стальная арматура класса220400620890121015802000247029803850
Композитная арматура203680140230320440580730

Каждый класс арматуры промаркирован, как в старом (А-I), так и новом (А240) формате.

Класс арматурной сталиДиаметр профиля, ммВременное сопротивление разрыву, МпаОтносительное удлинение после разрыва, %Марка стали
А-I (А240)6-4037325Ст3кп, Ст3пс, Ст3сп
А-II (А300)10-40, 40-8049019Ст5сп, Ст5пс, 18Г2С
Ас-II (Ас300)10-32, (36-40)4412510ГТ
А-III (А400)6-22, 6-405901435ГС,25Г2С, 32Г2Рпс
А-IV (А600)(6-8), 10-18, 10-32, (36-40)883680С, 20ХГ2Ц
А-V (А800)(6-8), 10-32, (36-40)1030723ХГ2Ц

Кроме того, существуют дополнительные обозначения. Например, буква «З» – данная арматура не подвержена коррозии, «С» – прутья легко свариваются, «Т» – материал был подвергнут упрочнению посредством термомеханического метода.

Виды арматуры для различных типов фундамента

Для ленточного монолитного основания необходимо выполнять верхний и нижний пояс армирования. В зависимости от расчетной нагрузки используется арматура с диаметром от 10 до 14 мм. Каждая продольная пара в поясе соединяется гладкими прутьями 8 мм с шагом 500 мм как в горизонтальном, так и в вертикальном сечении.

При буронабивном фундаменте применяются ребристые пруты диаметром 10-12 мм. Исходя из размера, формы заливки, для каждой сваи их используют по несколько штук. В качестве связки используется гладкая арматура с сечением 6 мм.

Для плитного основания берут ребристую арматуру диаметром 10-16 мм в зависимости от конкретных характеристик грунта и с учетом расчетной несущей нагрузки строения. Двойной армированный пояс представляет собой клетки из прутьев со сторонами по 200 мм.

Для формирования единого арматурного каркаса фундамента используется монтажная арматура (АI). Строительная арматура (АIII) применяется для участков с повышенным растяжением.

Как правильно рассчитать армирование?

Расчет арматуры выполняется на основании требований СНиП 52-01-2003. В первую очередь необходимо определить расчетную нагрузку здания, изучить особенности грунта и выбрать оптимальный тип фундамента.

После этого приступают к расчету конкретного количества арматуры каждого класса (монтажной и строительной), исходя из полученных данных. Выполняется подсчет продольной и поперечной арматуры с учетом шага связки, а также размеров каркаса дома и количества необходимых поясов армирования.

Как правильно устанавливать арматуру?

Правильное соединение арматуры обеспечивает высокую прочность железобетонного основания, препятствуя возникновению трещин и обеспечивая сопротивляемость к различным нагрузкам.

Вязка. Арматура соединяется перехлестом, крест-накрест. Для горизонтальных элементов используются ребристые прутки, для поперечин – гладкие. Вязка выполняется при помощи стальной гибкой проволоки с низким содержанием углерода толщиной 1,2-1,4 мм. Также для этих целей могут быть использованы специальные пластиковые хомуты с сердцевиной из стальной нити.

В качестве дополнительного оборудования применяют специальный пистолет или дрель с насадкой в виде крючка для вязания, что позволяет существенно снизить трудозатраты. Также можно использовать обыкновенные плоскогубцы. Обратите внимание, что скрутка после обрезки лишних концов должна быть хорошо зафиксирована и прижата к каркасу.

Сварка. Выполняется по ГОСТ 14098–91. Для качественного соединения армирующих элементов может быть использовано несколько способов сварки: электрошлаковая, полуавтоматическая, ванно-шовная, электродуговая ручная, контактная, ванная. В зависимости от требований прочности, применяют несколько видов соединений – тавровые, стыковые и нахлесточные. Сварка применяется только к арматуре А400С и А500С, выдерживающей термическое воздействие.

Основное преимущество данной технологии – минимальные временные затраты, что особенно актуально при больших масштабах строительства. Однако в результате сварки снижаются прочностные характеристики арматурных прутьев в местах соединения, а сам шов отличается повышенной хрупкостью. Поэтому такие силовые конструкции не рекомендуется применять при уплотнении бетона вибропрессом. Сварка арматуры также не проводится для фундаментов на участках с болотистым грунтом.

Выбор и расчет армирования необходимо выполнять еще на этапе проектирования дома. Только при жестком соблюдении требований проектной документации во время строительства можно гарантировать высокое качество основания.

Арматура для ленточного фундамента частного дома

Арматура для ленточного фундамента частного дома

Грамотное армирование фундамента — залог прочности и долговечности здания. Оптимальным является ленточный фундамент: сплошная железобетонная конструкция, проходящая по периметру здания и внутренними стенами, полностью принимающая нагрузку веса здания. Неармированный бетон не стоек к движениям почвы и проседанию грунта, поэтому появление трещин и буквальное движение стен — вопрос времени. Использование неприспособленных материалов для армирования — сетки-рабицы, металлических труб, железных тросов и т.п. — неизбежно приведёт к проседанию здания и быстрому разрушению.

Читайте так же:
Как проверить прочность болта

Выбор арматуры для ленточного фундамента конкретного типа здания

Арматура для укрепления бетонных конструкций производится из разных типов металла, отличается сечением и формой рисунка. Основные параметры металлопроката зависят от количества этажей здания, его общего веса и толщины стен.

Класс арматуры для ленточного фундамента

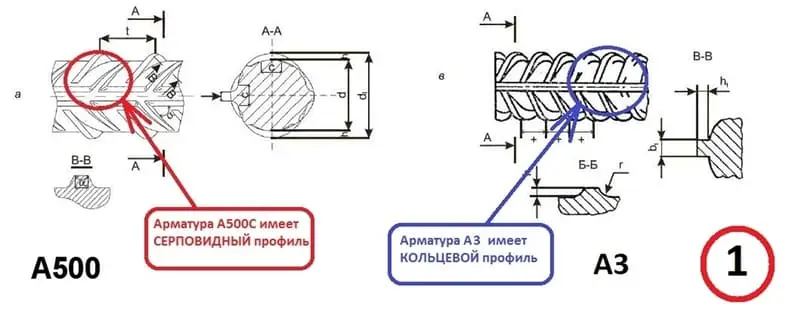

Целесообразно применение стальных прутьев класса А. обращаем внимание на показатель предела текучести: 400 и выше (А800, А-1000) — норма (визуально отличается наличием рисунка-ёлочки), А300 — кольцевой рисунок, подходит только для использования в одноэтажных конструкциях, А240 (гладкий стальной прут) — для нетяжёлых зданий из деревянного бруса, может быть использован для вертикальных и горизонтальных перемычек каркаса. Металлопрокат более низкого качества использовать нерентабельно.

Отсутствие кольцевого рисунка (гладкая поверхность) изделия снижает сцепление с бетоном. Поэтому гладкий стальной прут может быть использован для создания боковых перемычек, а для продольных элементов применяется только ребристый прут.

Поперечное сечение строительной арматуры для фундамента

Минимальный диаметр стального прута для поперечных деталей армирующей конструкции самых лёгких зданий — 5 мм, для продольных несущих — 10 мм.

На выбор оптимального сечения оказывают влияние:

  • Площадь сечения всего фундамента. Площадь сечения армирующего стального прута должна составить минимум 0,1% от поперечного сечения бетонной плиты всего фундамента. Можно рассчитать самостоятельно или воспользоваться таблицами расчёта диаметров продольной арматуры.
  • Если продольная длина фундамента превышает 3 метра, используется прут минимум 12 мм, тогда как для меньшей длины прута (или при поперечном расположении в конструкции) может использоваться прут 10 мм и менее.
  • Для небольшого одноэтажного кирпичного дома или одно-двухэтажного дома из деревянного бруса может применяться стальной прут 8 мм.

Определение количества продольной арматуры в фундаменте

Количество стальных прутьев для каркаса фундамента определяется при помощи приблизительных подсчётов и добавления процента запаса.

  • Определяем длину фундамента (сумма длин всех стен). Например, наше здание прямоугольной формы, 2 стены имеют длину 7 метров, 2 стены — по 4 метра. Поперечная стена одна (4 метра). Общая длина фундамента вместе с поперечной стеной составит 4+4+4 (поперечная стена) +7+7 = 26 метров.
  • Выбираем тип армирования из 4-х или 6-ти прутьев. Общую длину продольной арматуры 26 м (длина фундамента) *4 или *6, получаем 104 м или 156 м.
  • Учитываем запуск при стыковке! Обычно арматура имеет длину 4 или 6 метров. Её можно соединять для получения более длинного прута (в нашем случае — для стены длиной 7 метров). Длина нахлёста прутьев друга на друга должна составлять не менее 30 диаметров: для прута 12 мм в диаметре нахлёст будет составлять 30*12=360 мм. Для получения общей длины запуска можно добавить эту величину к длине стены (считаем длинную стену, требующую нахлёста, не 7, а 7,36 метров), или просто добавляем 10-15% к общей длине арматуры (обычно этого достаточно).

Общая длина поперечной арматуры в фундаменте

Зависит от толщины фундамента. Иногда строители забивают в землю дополнительно 10-20 см вертикальной полосы для лучшей устойчивости, но так делать не рекомендуется из-за коррозии незакрытого бетоном металла в почве.

Сам по себе каркас представляет собой параллелепипед с двумя или тремя полосами на верхней и нижней гранях. Допустим, у нас 4-хполосный каркас, представляющий собой соединённые вертикальные и продольные стальные полосы.

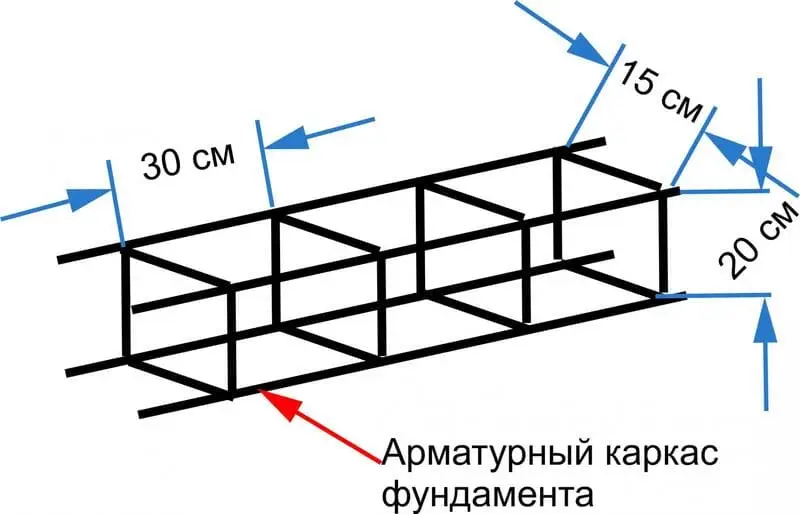

Armatura dlya lentochnogo fundamenta chastnogo doma

Расстояние между продольными прутьями в среднем составляет от 150 до 300 мм. Толщина нашей абстрактной стены — 40 мм. Примем расстояние между продольными прутьями 30 см. Глубина фундамента — 75 см. Добавим запуск на соединение граней прямоугольника: 35 и 80 см.

Получаем общую длину вертикальных и горизонтальных металлических прутьев для соединения каркаса — 0,35*2+0,8*2 = 2,3 метра на прямоугольник каркаса. Если стена состоит из одного блока (4 продольных брусьев, соединенных по вертикали и горизонтали), то на одну стену у нас 2 прямоугольника.

Далее в помощь — план дома, согласно которому можно прикинуть количество таких прямоугольников на каждую стену здания, и умножить это количество на 2,3 метров (длина арматуры 6-8 мм на 1 прямоугольник каркаса). В местах стыка стен у нас будет по 2 прямоугольника от каждой стены.

Суммарная длина арматуры определяется как сумма длины продольной арматуры и сумма вертикальных и горизонтальных соединений из приведенных расчётов.

Армирующий стальной прут измеряется в килограммах. Для определения веса необходимого количества арматуры в фундаменте загуглите таблицы ГОСТа 5781-82 или ГОСТа 2590-88 с указанием веса единицы стального прута.

Арматура для фундамента частного дома

В силу хрупкости ячеистобетонного камня, отлично работающего на сжатие, но слабо на растяжение, основание под возведёнными из него стенами должно быть было максимально статичным. Обеспечить это может только армированный бетонный монолит, поэтому чаще всего под газобетонные дома заливают либо плитные основания, либо ленты мелкого заложения.

Соответственно у застройщиков, занимающихся беспроектным строительством, возникает вопрос: какая арматура лучше для фундамента, на который мы постарается дать исчерпывающий ответ.

Характеристика и разновидности арматуры

Общим термином «арматура» называют каркас монолита, состоящий из подобранных по размеру, и определённым образом соединённых в рабочую систему стержней. Именно они и начинают работать на изгиб в тот момент, когда бетон перестаёт справляться с растягивающей нагрузкой. Такое композиционирование двух материалов позволяет значительно увеличивать прочность основания, и соответственно, обеспечить ему более длительный срок службы.

  • Бетон, армированный металлом, называется железобетоном. Впервые такая идея пришла в голову французскому инженеру Жозефу Монье, который получил патент на изобретение ещё в конце 19 века. Металл в 100 раз лучше бетона сопротивляется растяжению, и к тому же имеет практически такой же коэффициент линейного расширения при нагреве.
  • Традиционно у нас в стране для усиления монолитных фундаментов используют арматуру с периодическим профилем. Рельеф, выполненный на стержнях, препятствует самопроизвольному выдёргиванию из бетона под нагрузкой, поэтому в несущих конструкциях гладкая арматура может применяться разве что в качестве соединительных элементов и монтажных петель.
  • Стержни класса А-ІІІ(А400) изготавливают из низколегированной либо углеродистой стали. Сечение круглое, профиль создаётся за счёт двух противоположно расположенных выступов, соединяемых между собой винтовыми рёбрами. «А» обозначает, что это термомеханически усиленный горячекатаный прокат, римская тройка – относит арматуру к соответствующему классу прочности.
  • Правда, маркировка с указанием класса прочности устарела, а в современной интерпретации вместо класса прочности указывается предел текучести металла. В данном случае это 400 Н/мм2, поэтому арматура и обозначается как А400. Для удобства потребителя, которому бывает нелегко разобраться в этих нюансах, в строительной документации и паспорте на металл могут указываться обе маркировки.
  • Варить арматуру марки А400 не рекомендуется, её желательно только вязать. Для изготовления сварных каркасов подходит А400С, где литера «С» как раз и обозначает возможность сваривания.
  • Разница между А400 и А400С состоит в углеродном эквиваленте – чем он ниже, тем лучше сваривается металл. Есть отличия и в рисунке профиля: У А400 рёбра располагаются чаще и примыкают к выступам вплотную. У А400С рёбра имеют более плавную форму, и не примыкают к параллельным выступам вплотную.
Читайте так же:
Лобзик электрический рейтинг 2018

Виталий Кудряшов

Существует ещё арматура А500С (и А600С) — с более высоким пределом текучести металла. Визуально отличить её от А400С невозможно, если не видеть маркировку, поэтому более высокий ценник для покупателя может быть единственным ориентиром.

Если арматура не покупается, а, к примеру, лежала у вас на даче или взята у соседа, но марка неизвестна и соответственно, вы не знаете, для какого соединения она предназначена, выйти из положения можно так. А400 сваривать тоже можно, но только после предварительного прогрева до 200 градусов. Размер нахлёстов в этом случае делается как обычно: 8-10 диаметров арматуры, но на половину этого расстояния шов может провариваться с двух сторон либо использоваться накладка.

Соединять вязкой можно любую арматуру, в том числе и свариваемую. И если сварка требует специализированного оборудования и профессионального обращения с ним, то заниматься вязкой можно и самостоятельно. Этот способ соединения арматуры имеет массу преимуществ, так как при вязке проще устранить перекосы, можно ставить каркас в уже смонтированную опалубку, да и просто значительно ускорить сроки возведения фундамента.

Размер арматуры и принцип её размещения

Характеристики прочности готовой конструкции напрямую зависят от диаметра используемой арматуры, потому что чем толще стержни, тем большие нагрузки они смогут выдерживать. Хотя излишнее утяжеление тоже ни к чему, так как от этого будет зависеть величина давления на грунт.

Золотая середина определяется расчётом, но как показывает практика, в малоэтажном гражданском строительстве таковой является арматура диаметром 12-14 мм. Уточним, что речь идёт о рабочей (продольной) арматуре. Поперечно она может связываться более тонкими стержнями 6-10 мм (в том числе и гладкими), либо фиксироваться по кругу хомутами в зависимости от конфигурации фундамента.

  • Требования к армированию железобетонных конструкций изложены в п 10.3, СП 63.13330. При горизонтальном положении нижних стержней, монтируемых в один или два ряда, минимальное расстояние между ними не может быть меньше 25 мм, а для верхних стержней – 30 мм.
  • Наибольшие расстояния в плитах, лентах и ростверках зависят от высоты поперечного сечения. Для плит толщиной до 150 мм шаг рабочей арматуры составляет не более 200 мм, для более толстых монолитов 400-800 мм. В фундаментах балочной конструкции, в одном ряду армирования должно быть не менее двух продольных стержней.
  • Площадь сечения конструкции, занимаемая продольной арматурой, должна составлять не менее 0,25%. Стержни должны равномерно располагаться по контуру сечения, с уменьшением шага только в тех местах, где резко меняются размеры монолита, либо увеличиваются нагрузки.
  • Габариты каркаса должны учитывать необходимую толщину защитного слоя бетона: для нижнего ряда арматуры при отсутствии подбетонки он составляет 70 мм, при наличии подбетонки 40 мм. Сбоку защитная оболочка должна составлять 30-35 см, сверху достаточно 20 мм.
  • Поперечная арматура устанавливается с шагом, обепечивающим удержание продольных стержней в требуемом положении. Она должна воспринимать расчётные усилия и предупреждать образование и развитие трещин в бетоне. Минимально допустимый диаметр поперечной арматуры – 6 мм.

Какую арматуру использовать для фундамента: стальную или композитную

Пособия по проектированию и прочие официальные строительные документы ориентированы на применение стальной арматуры. Однако существует и композитная арматура – те же гладкие и периодические стержни, только изготовленные их стекло- или базальтопластика. Это формуемые методом протяжки термопластичные полимеры, армированные кварцем или стеклянным волокном. Они отличаются высокой устойчивостью к коррозии и малым удельным весом, но главным их достоинством является высокая, не уступающая стали прочность на разрыв.

Именно поэтому из космо- и авиационной промышленности, для которых композиты были придуманы изначально, они плавно переместились и в нишу гражданского строительства. Такую арматуру точно так же производят в виде стержней различного диаметра, кладочных сеток и карт. Единственно, чем композитная арматура уступает металлической, так это модулем упругости: у металла он почти в 4 раза выше, поэтому в многоэтажном и промышленном строительстве для усиления ответственных конструкций композитную арматуру не применяют.

Однако для небольшого частного дома или хозпостройки, того модуля упругости, который имеется у пластиковой арматуры, вполне достаточно, а благодаря более высокой прочности на разрыв, композитные стержни можно брать с меньшим диаметром. Таблица замены диаметров стержней, не снижающей прочностных характеристик каркаса, представлена ниже.

Виталий Кудряшов

Обратите внимание: Стеклопластиковая арматура идеально подходит для большинства фундаментов, да и обходится дешевле. Тот факт, что она способна сильнее прогибаться, особого значения не имеет, когда конструкция опирается на грунт (лента, плита, набивные сваи). Другое дело – ростверк, который имеет минимум точечных опор и активно работает на изгиб. В этом случае фундамент однозначно нужно армировать стальными стержнями.

Читайте так же:
Как проверить симистор на исправность мультиметром

Расчет количества арматуры

Невозможно точно рассчитать необходимое количество арматуры, не имея перед глазами схему армирования. Значит, начинать придётся с создания чертежа – хотя бы самого примитивного, на котором будут отражены:

  1. высота и ширина сечения каркаса;
  2. количество рядов продольной арматуры;
  3. количество рабочих стержней в одном ряду и расстояние между ними;
  4. шаг поперечной арматуры.

Посчитаем для примера арматуру для ленты мелкого заложения, высотой 70 см и общей длиной 30 м, в которой будет всего два пояса армирования:

  • Для такой небольшой постройки (это может быть баня или гараж размером 6*6 м с одной внутренней стенкой), рабочую арматуру можно брать диаметром 8 мм, соединительную – 6 мм.
  • При ширине ленты 40 см, в поперечном разрезе фундамента будет всего 4 рабочих стержня: два в нижнем ряду, и два сверху. Учитывая количество рядов усиления и длину ленточного монолита, общая длина рабочей арматуры составит 120 м.
  • Чтобы соединить рабочие пруты в пространственную конструкцию, в одной точке понадобится хомут из стержня длиной 0,7 м*2+0,4 м*2 = 2,2 м.
  • Допустим, хомуты устанавливаются через 0,5 м, тогда получится 61 соединение. Умножив 61 на 2,2 м, получаем общую длину соединительной арматуры 134,2 м.
  • Теперь посчитаем проволоку. В каждой секции данного каркаса присутствует 4 соединения, всего их 244. На одно соединение требуется 0,3 м проволоки, всего получится 73,2 м.

Увязка армирующего каркаса

Установка арматуры может производиться как в уже собранную опалубку, так и до неё. Всё зависит от того, будет ли это укрупнённая сборка, когда собирают сначала секции каркаса, а потом соединяют их на месте, либо каркас полностью собирается из отдельных стержней. Во втором случае проще сначала смонтировать арматуру – чтобы борта опалубки не мешали соединять торцы.

Тут всё индивидуально, каждая бригада монтажников самостоятельно определяет порядок действий, принимая во внимание ещё и конфигурацию фундамента. Если это лента, однозначно удобнее сначала собрать отдельные секции каркаса, а потом уже установить их в готовую опалубку.

Арматурные пруты нарезают по длине одной стороны фундамента и раскладывают нижний ряд на заданном расстоянии. На них надевают хомуты и прикрепляют каждый рабочий стержень вязальной проволокой. Когда нижний ряд будет полностью зафиксирован, в хомуты поочерёдно заводят и привязывают прутья верхнего ряда, в итоге получится фрагмент пространственного каркаса, который можно будет установить в опалубку.

Снизу толщину защитной оболочки обеспечивают подставки-стульчики нужной высоты. По бокам, чтобы стержни не соприкасались с деревянными щитами, устанавливаются фиксаторы в форме звёздочки. Сверху отметка верха фундамента наносится на щит выше каркаса на 20-30 мм.

Угловые соединения

Наиболее часто под газобетонные и другие дома предусматривают ленточные фундаменты мелкого заложения, так как они наиболее экономичны. Для системы сопрягаемых балок, почти не погруженных в грунт, крайне важно правильное соединение арматуры, которое и обеспечивает надёжность основания дома в целом.

Так как ленточный фундамент состоит из сопрягаемых или пересекающихся балок, для стыковки арматуры в точках соединения требуется использовать гнутые Г- или П-образные элементы. Как и соединительные хомуты, их продают в готовом варианте, но можно гнуть и прямо на объекте. Главное только делать это правильно, не допуская перегибов под прямым углом без диаметрального перехода.

Виталий Кудряшов

Обратите внимание: Нагревать место изгиба или надпиливать его нельзя ни в коем случае! Для изготовления гнутых деталей каркаса из стальной арматуры, на стройках используют ручные или приводные станки.

На прямых участках соединение арматуры производится внахлёст, со смещением стыков в двух параллельных рядах минимум на 2 диаметра арматуры. В проектируемом строительстве величина нахлёста, как и всё остальное, определяется расчётом, с учётом класса используемого бетона и диаметра арматуры.

В беспроектном строительстве обычно пользуются средними значениями, в случае с нахлёстом это 30 диаметров арматуры. В местах перехлёста рабочей арматуры желательно предусмотреть дополнительный хомут или поперечные стержни. В фундаментах пролётом менее 10 м, выполнять такие соединения не требуется, достаточно только купить арматуру требуемой длины.

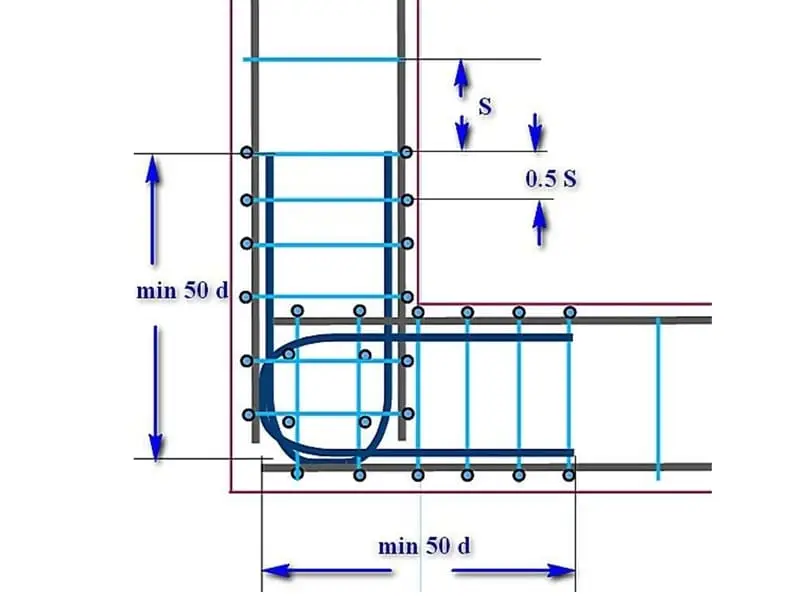

В углах соединения производятся обязательно, для чего может использоваться несколько способов:

  1. Путём загиба основной арматуры. При этом на всех уровнях каркаса продольные стержни изгибают под радиусный прямой угол с величиной загиба 50 диаметров арматуры, и соединяют проволочными скрутками.
  2. С использованием Г-образных накладных элементов. Когда длины основной арматуры не хватает чтобы сделать загиб, переход к перпендикулярному ряду делают за счёт изготовленного заранее гнутого элемента Г-образной формы. Важно, чтобы его плечо имело длину не менее 50 диаметров арматуры. Такие скобы могут быть установлены на всех уровнях каркаса или применяться в комбинации с предыдущим способом.
  3. С использованием П-образных хомутов. Очень удобны для соединения и П-образные хомуты, которые устанавливаются сферической частью друг к другу на угол. Для одного соединения требуется два таких элемента, плечи которых дополнительно соединяют поперечными стержнями.
  4. Накладной элемент «тупой угол». Может понадобиться в том случае, когда в доме есть, к примеру, эркер, имеющий трапециевидную конфигурацию. Принцип соединения такой же, как и Г-образными накладками, но в месте загиба обязательно должен быть установлен поперечный стержень.

Заключение

Правильно связанный каркас является залогом надёжности фундамента, и нужно сделать всё, чтобы избежать досадных ошибок. Таковыми может стать увязка пересекающихся стержней без загиба или применения накладок; отсутствие дополнительных связей в местах усиления либо использование неотожжённой проволоки. Не станем безоговорочно утверждать, что любая ошибка приводит к непоправимым последствиям, но узнать так ли это, вряд ли кто захочет на собственном опыте.

Выбор арматуры для фундамента дома


С целью повышения прочности на изгиб бетонных элементов используются силовые каркасы из стальных или полимерных композитных арматурных стержней или стальной проволоки. Сортамент металлической арматуры определяется ГОСТом 5781-82. Диапазон диаметров – 6-80 мм. Для частного малоэтажного строительства наиболее часто используются стержни 10-16 мм. Но при строительстве на слабонесущих грунтах применяют прутки диаметром не менее 16 мм. Поверхность арматурных элементов может быть ребристой, обеспечивающей хорошее сцепление с бетонной смесью, и гладкой. Изделия второго типа применяются исключительно в роли соединительных перемычек.

Читайте так же:
Как разводить бензин для бензопилы хускварна

Какая арматура нужна для ленточного фундамента дома?

Для устройства ленточного основания здания, сооружаемого на устойчивом грунте, обычно применяют арматурные стержни диаметром 10-14 мм для устройства двух горизонтальных поясов и более дешевые прутки или проволоку с гладкой поверхностью диаметром:

  • 6 мм – для конструкций высотой до 800 мм;
  • 8 мм – свыше 800 мм.


В одном горизонтальном ряду для фундаментной ленты шириной до 400 мм обычно прокладывают два прута, более 400 мм – 3-4. Перемычки располагают на расстоянии 300-500 мм. Чем больше масса строения, тем меньше должно быть расстояние между перемычками. Рекомендуемый класс арматуры – не ниже AIII (A400). Согласно ГОСТу 5781-82, продукция изготавливается из стали низколегированных марок: 35ГС, 25Г2С, 32Г2Р.

Обязательным условием является сохранение расстояния не менее 50 мм от металлического прута до поверхности бетона. Бетонный слой защищает стальные пруты от коррозии и быстрого разрушения. В нижней части фундамента защитный слой может не превышать 30 мм. Сильно углублять силовой каркас в бетон также не рекомендуется.

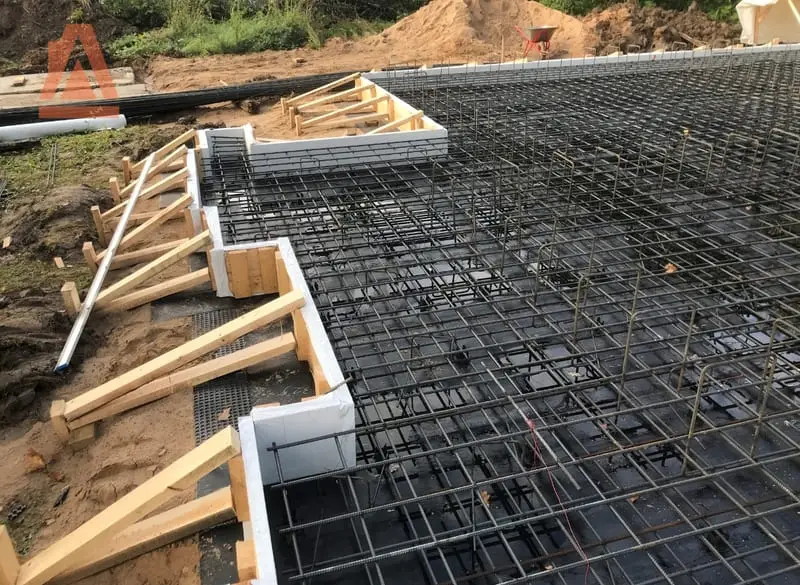

Какую арматуру выбрать для плитного фундамента?

Этот вид основания – самый дорогой и надежный, для его армирования выбирают рабочие стержни периодического профиля диаметром 10-16 мм. Обычно для изготовления плиты монолитного фундамента используют два горизонтальных пояса из арматуры. Каждый из них представляет собой клети из прутов с размером ячеек 200х200-300х300 мм. Чем тяжелее строение и сложнее тип грунта, тем меньше шаг. В каждой точке пересечения горизонтальных стержней приваривают вертикальную перемычку.

Последовательность работ:

  • соединяют все элементы нижнего пояса сваркой или связыванием;
  • в местах пересечения приваривают или привязывают вертикальные перемычки;
  • в верхнем поясе сначала укладывают продольные прутки, а затем поперечные.

Что нужно учесть при покупке арматуры для фундамента?


После расчета количества армирующего материала добавляют запас примерно 5%. При покупке следует самостоятельно проверить диаметр прута с помощью штангенциркуля. Продукция должна иметь сертификат соответствия, паспорт, санитарное заключение. В документах обязательно указываются: марка стали, используемая для изготовления проката, диаметр, класс, завод-изготовитель. При визуальном осмотре необходимо убедиться, что на изделиях отсутствуют следы пластической деформации, механические повреждения, коррозия – отслаивающаяся ржавчина. Небольшие участки свежей ржавчины допустимы, поскольку они даже способствуют улучшению сцепления металла с бетонной смесью.

Расчет арматуры для ленточного фундамента частного дома

Расчет арматуры для ленточного фундамента

Расчет арматуры для ленточного фундамента © 2014-2016 Postroj-sam.ru

На сегодняшний день ни одна строительная площадка, будь то малоэтажное строительство или небоскреб, не обходится без использования арматуры. А для фундаментов одно- двухэтажных частных домов она вообще не заменима.

Но, к сожалению, не все знают, как правильно рассчитать и экономично использовать арматуру при заложении фундамента для дома.

Многие считают, что сечение и количество металлических прутов в заложенном фундаменте не играет особой роли, и используют все, что попадется под руку, от вязальной проволоки, до металлических труб. Но такое попустительство, может плохо сказаться в будущем, как для самого фундамента, так и для дома, стоящем на нем.

Для того чтобы Ваш будущий дом прослужил вам долгие годы, необходимо чтобы фундамент этого дома был достаточно прочным и долговечным, а огромную роль в этом играет правильный расчет арматуры для фундамента.

В этой статье мы будем проводить расчет металлической арматуры, если Вам необходимо подсчитать стеклопластиковую арматуру, то необходимо будет учитывать ее особенности.

Расчет арматуры для ленточного фундамента частного дома не так сложен, как кажется на первый взгляд, и сводится всего лишь к определению необходимого диаметра арматуры и ее количества.

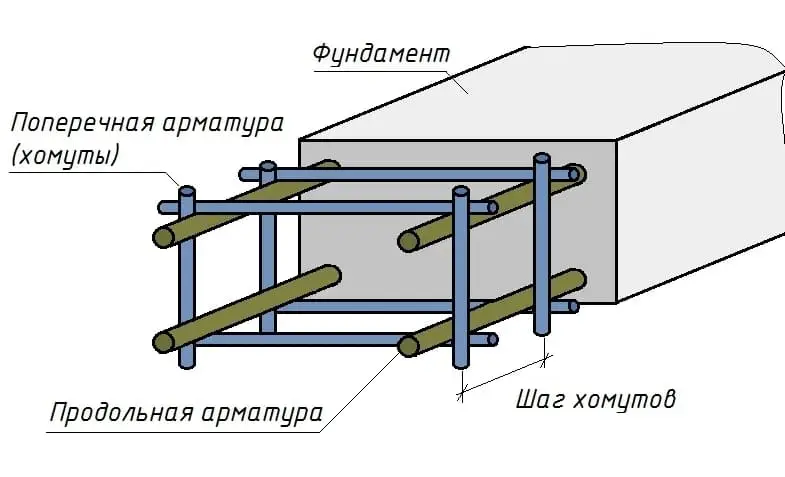

Схема армирования ленточного фундамента

Для правильного расчета арматуры в железобетонной ленте, необходимо рассмотреть типичные схемы армирования ленточных фундаментов.

Для частных малоэтажных домов в основном используются две схемы армирования:

  • четырьмя стержнями
  • шестью стержнями

схема армирования ленточного фундамента

Какую схему армирования выбрать? Все очень просто:

Согласно СП 52-101-2003, максимальное расстояние между соседними прутами арматуры, расположенными в одном ряду должно быть не более 40 см (400мм). Расстояние между крайней продольной арматурой и боковой стенкой фундамента должно быть 5-7 см (50-70 мм).
В таком случае, при ширине фундамента более 50см, целесообразно применять схему армирования шестью стержнями.

И так, в зависимости от ширины ленточного фундамента мы выбрали схему армирования, теперь необходимо подобрать диаметр арматуры.

Расчет диаметра арматуры для фундамента

Расчет диаметра поперечной и вертикальной арматуры

Диаметр поперечной и вертикальной арматуры необходимо подбирать согласно таблице:

расчет диаметра поперечной и вертикальной арматуры

В строительстве одно- двухэтажных частных домов, как правило, в качестве вертикальной и поперечной арматуры используются стержни диаметром 8 мм, и этого обычно бывает вполне достаточно для ленточных фундаментов малоэтажных частных строений.

Расчет диаметра продольной арматуры

Согласно СНиП 52-01-2003, минимальная площадь сечения продольной арматуры в ленточном фундаменте должна составлять 0,1% от общего поперечного сечения железобетонной ленты. От этого правила и необходимо отталкиваться при выборе диаметра арматуры для фундамента.

С площадью сечения железобетонной ленты все понятно, необходимо ширину фундамента умножить на его высоту, т.е. допустим у вас ширина ленты 40 см, а высота 100 см (1 м), то площадь сечения будет 4000 см 2 .

Площадь сечения арматуры должна быть 0,1% от площади сечения фундамента, поэтому необходимо полученную площадь 4000 см 2 / 1000 = 4см 2 .

Для того чтобы не рассчитывать площадь сечения каждого прута арматуры, можно воспользоваться простенькой табличкой. С помощью нее легко можно подобрать необходимый диаметр арматуры для фундамента.

Читайте так же:
Какие бывают ножницы по металлу ручные

В таблице присутствуют очень незначительные неточности, связанные с округлением чисел, не обращайте на них внимание.

площадь сечения арматуры

Важно: При длине ленты менее 3м, минимальный диаметр продольных стержней арматуры должен составлять 10мм.
При длине ленты более 3м, минимальный диаметр продольной арматуры должен приниматься 12мм.

И так, у нас есть минимальная расчетная площадь поперечного сечения арматуры в сечении ленточного фундамента, которая равна 4см 2 (это с учетом количества продольных стержней).

При ширине фундамента 40 см, нам достаточно использовать схему армирования с четырьмя стержнями. Возвращаемся к таблице и смотрим в столбце, где приведены значения для 4-х стержней арматуры, и выбираем наиболее подходящее значение.

Таким образом, определяем, что для нашего фундамента шириной 40см, высотой 1м , со схемой армирования четырьмя стержнями наиболее подходящая арматура диаметром 12мм , так как 4 прута такого диаметра будут иметь площадь сечения 4,52 см 2 .

Расчет диаметра арматуры для каркаса с шестью стержнями проводится аналогичным образом, только значения уже берутся из столбца с шестью стержнями.

Следует отметить, что продольная арматура для ленточного фундамента должна быть одного диаметра. Если по каким-либо причинам арматура у Вас разного диаметра, то стержни большего диаметра необходимо использовать в нижнем ряду.

Расчет количества арматуры для фундамента

Не редко случается так, что арматуру привезли на строительный участок, а когда начинают вязать каркас, оказывается, что ее не хватает. Приходится докупать, платить за доставку, а это уже дополнительные расходы, которые в строительстве частного дома совсем не желательны.

Для того чтобы такого не случилось, необходимо грамотно произвести расчет количества арматуры для фундамента.

Допустим, у нас есть такая схема фундамента:

расчет количества арматуры для ленточного фундамента

Давайте попробуем рассчитать количество арматуры для такого ленточного фундамента.

Расчет количества продольной арматуры

Для того, чтобы рассчитать необходимое количество продольной арматуры для фундамента, можно воспользоваться грубым подсчетом.

Для начала необходимо найти длину всех стен фундамента, в нашем случае это будет:

6 * 3 + 12 * 2 = 42 м

Так как у нас 4-х стержневая схема армирования, необходимо полученное значение умножить на 4:

Мы получили длину всех продольных стержней арматуры, но не стоит забывать, что:

При подсчете количества продольной арматуры необходимо учитывать запуск арматуры при стыковке, потому что очень часто случается так, что арматура доставляется на участок длинной стержня 4-6м, и для того, чтобы получить необходимые 12м, нам придется стыковать несколько стержней. Стыковать стержни арматуры необходимо внахлест, как показано ниже на схеме, запуск арматуры должен составлять минимум 30 диаметров, т.е. при использовании арматуры диаметром 12 мм, минимальный запуск должен составлять 12*30= 360 мм (36см).

правильно стыковать арматуру

Для того чтобы учесть этот запуск, существует два способа:

  • Составить схему расположения прутов и рассчитать количество таких стыков
  • Прибавить около 10-15% к полученной цифре, как правило, этого бывает достаточно.

Воспользуемся вторым вариантом и для того чтобы сделать расчет количества продольной арматуры для фундамента нам необходимо к 168 м прибавить 10%:

Это мы подсчитали количество только продольной арматуры диаметром 12мм, теперь давайте проведем расчет количества поперечных и вертикальных стержней в метрах.

Расчет количества поперечной и вертикальной арматуры для ленточного фундамента

Для расчета количества поперечной и вертикальной арматуры снова обратимся к схеме, из которой видно, что на один «прямоугольник» будет уходить:

0,35 * 2 + 0,90 * 2 = 2,5 м.

Я специально взял с запасом не 0,3 и 0,8, а 0,35 и 0,90 для того чтобы поперечная и вертикальная арматуры немного выходили за получившийся прямоугольник.

Важно: Очень часто при сборке каркаса в уже выкопанной траншее, вертикальную арматуру ставят на дно траншеи, а иногда еще и немного забивают ее в землю, для лучшей устойчивости каркаса. Так вот это необходимо будет учесть, и тогда нужно будет в расчете брать не 0,9м длину вертикальной арматуры, а увеличить ее примерно на 10-20см.

Теперь давайте подсчитаем количество таких «прямоугольников» во всем каркасе, учитывая, что на углах и в месте стыковки стен ленточного фундамента будет по 2 таких «прямоугольника».

Для того, чтобы не мучиться с расчетом и не запутаться в куче цифр, можно просто нарисовать схему фундамента и пометить на ней, где у Вас будут расположены «прямоугольники», затем подсчитать их.

расчет вертикальной и поперечной арматуры на схеме

Давайте для начала возьмем самую длинную сторону (12 м) и подсчитаем на ней количество поперечной и вертикальной арматуры.

Как видно из схемы у нас на стороне 12 м есть 6 наших «прямоугольников» и две части стены по 5,4 м, на которой будет располагаться еще по 10 перемычек.

Таким образом, у нас выходит:

6 + 10 + 10 = 26 шт.

26 «прямоугольников» на одной стороне 12 м. Аналогичным образом считаем перемычки на стене 6 м и получаем, что на одной шестиметровой стене ленточного фундамента будет 10 перемычек.

Так как 12-ти метровых стен у нас две, а 6-ти метровых – 3, то

26 * 2 + 10 * 3 = 82 штуки.

Помните, у нас по расчету на каждый прямоугольник выходило по 2,5 м арматуры:

Итоговый расчет количества арматуры

Мы определили, что нам необходима продольная арматура диаметром 12 мм , а поперечная и вертикальная будет диаметром 8 мм .

Из предыдущих расчетов мы выяснили, что продольной арматуры нам необходимо 184,8 м , а поперечной и вертикальной – 205 м .

Очень часто случается так, что остается много обрезков арматуры небольших размеров, которые никуда не подойдут. Учитывая это, необходимо покупать арматуры немного больше чем получилось при расчете.

Следуя вышеизложенному правилу, нам необходимо купить 190 – 200 м арматуры диаметром 12 мм и 210-220 м арматуры диаметром 8 мм.

Если арматура осталась – не переживайте, в процессе строительства она вам еще ни один раз пригодится.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
