Столярные ленточнопильные станки

Столярные ленточнопильные станки

Этот механизм впервые изготовлен французами в 1886 г. Первоначально его использовали для резки листового металла. И лишь в самом конце 19 в. столярные ленточнопильные станки применены для обработки деревянных изделий. В настоящее время такие типы ленточных устройств используются во многих отраслях. Первые столярные ленточнопильные станки имели ручной привод, затем водяным колесом, паровым двигателем и лишь вначале 20 в. появились с электроприводом.

Столярный ленточнопильный станок

Назначение, характеристика и особенности оборудования

Столярный станок укомплектован рабочим органом в виде замкнутой пильной ленты. Она натянута специальными колесами (шкивы, ролики, диски) и вращается непрерывно вокруг них.

Согласно действующей при Советском Союзе кодификации столярные ленточнопильные станки – это вертикальные механизмы, у которых пил не более 80 мм. Гибкая пила позволяет делать ровные и криволинейные распилы.

Ленточнопильный станок используют для изготовления разнообразных изделий, нерегламентированных точностью. Такое оборудование по характеру движения пильной ленты подразделяют на устройства с непрерывным и возвратно-поступательным движением. По способу подачи древесины к рабочему органу делят на столярные ленточнопильные станки с ручной и автоматической подачей.

А по расположению стойки станины столярных ленточнопильных устройств относительно обрабатываемой древесины – на левые и правые. Столярные ленточнопильные станки с автоматической подачей древесины в отличие от оборудования с такой операцией, выполняемой ручным способом, комплектуются специальным устройством для продвижения. У них вальцовая конструкция.

Столярные ленточнопильные станки по предназначению используются в мебельном, модельном, тарном и ряде других производств. Применяются там, где нужен криволинейный или прямой пил древесины на заготовки (досок, ДВП, ДСП, щитов и других листовых материалов). Ленточный станок используют для работы в столярных мастерских, модельных, мебельных и деревообрабатывающих цехах.

Принцип пиления ленточной пилы

Принцип пиления ленточной пилы

На крупных предприятиях с этой задачей легко справятся обрабатывающие центры и другое современное оборудование.

Основные составляющие конструкции и устройство
Он состоит из таких элементов:

  • станина столярных ленточнопильных станков (сварная или литая);
  • рабочий стол;
  • неподвижный шкив (верхний);
  • нижний диск приводной;
  • рабочий орган с ограждениями;
  • направляющие приспособления;
  • тормоза;
  • электродвигатель;
  • щетка

Столярные ленточнопильные станки в упрощенном варианте выглядят так. На вертикальной станине установлена ленточная пила, с направляющим приспособлением и ограждением, тормоз и наклоняющийся стол. Здесь же стоят поддерживающие полотно пил не приводной верхний и приводной нижний диски. Вращение последнего выполняет электродвигатель за счет механической передачи.

Установка полотна Установка полотна Ленточный станок по дереву Ленточный станок по дереву

Ленточные пилы имеют размеры в ширину (10 до 50 мм). Толщина варьируется 0,4 до 0,8 мм. Эти размеры зависят от рода предполагаемой работы и габаритов станков. Монтируются они на верхнем и нижнем дисках, в зависимости от марки техники их диаметр находиться в пределах 400 до 800 мм. Для получения замкнутого кольца ленты пил, концы паяют медью или латунью.

При этом жесткость места пайки обязательно должна соответствовать параметрам остальной части полотна. Регулировка натяжения пил столярных станков выполняется специальным способом (перемещением верхнего колеса), а удлинения в процессе работы при нагревании компенсируется установленной пружиной. Большая часть полотна пил, кроме рабочей части, расположена в защитном корпусе.

Шкивы устанавливают на валу, у них мягкий кожаный или резиновый бандаж, иногда поверхность прикрыта валиками, изготовленными из коркового дерева. Эта защита служит не только для предохранения зубцов полотна пил от повреждения, но и гарантирует надежное сцепление при вращении колеса и рабочего органа. Ленточнопильный станок имеет тормоза и механические ловители пильной ленты, срабатывающие при обрыве.

Читайте так же:
Лазерный модуль для резки фанеры

Итальянский вертикальная ленточная пила MD Dario Set 3000 SV3 МАХI Итальянский вертикальная ленточная пила MD Dario Set 3000 SV3 МАХI Пиление на SV-3 Media Пиление на MD Dario Set 3000 SV3 МАХI

В большинстве своем они укомплектованы щетками для очистки и обдувом сверху обрабатываемой древесины и отсоса стружки, пыли в специальные приемники, расположенные в нижней части станины. Направляющие приспособления (ролики, бобышки), изготовленные, из антифрикционного материала предотвращают уход пилы вбок и соскальзывание с направляющего диска.

Столярные ленточнопильные станки для повышения безопасности труда укомплектованы блокировкой, что не дает возможности работать на неисправном оборудовании.

Для установки рабочего органа ленточнопильных устройств открывают ограждения. Столярные ленточнопильные станки для безопасной и безаварийной работы подлежат настройке. С этой целью верхний шкив опускается вниз и регулируется, чтобы оба диска находились в одной вертикальной плоскости.

Станок изготовлен так, что станина в верхней половине имеет Г-образную форму, в которой расположен верхний шкив. Это изделие подвергается термообработке для устранения внутренних напряжений, что разрешает избежать в процессе работы деформации. Столярные ленточнопильные станки укомплектованы литым или сварным столом, который изготовлен из стали, чугуна или алюминия. У него два рабочих положения: горизонтальное и наклонное (до 45 градусов).

На поверхности прорезь для движения ленточнопильных полотен, а для установки направляющих линеек пазы. На поверхности столешницы некоторых ленточных станков делают гальваническое покрытие

Особенности работы при пилении

При эксплуатации такого оборудования пил выполняется натянутой частью полотна на отрезке пути между рабочим столом и роликами направляющего приспособления при движении вниз. Перед началом работы пилу нужно вхолостую в течение 30 мин. прогнать по всему кругу, это даст время сработаться с направляющими дисками и проконтролировать нагрев ленты.

Перед покупкой оборудования обязательно рассчитывайте объемы будущих работ, необходимую производительность и надежность. Ведь от правильного выбора оборудования будет зависеть успех вашего бизнеса.

После такой процедуры можно оперативно среагировать на изменение нагрузки и не допустить перегрев и соответственно последующий обрыв полотна. Не менее важен контроль над чистотой диска, т. к. загрязнения приведут к сходу ленты с направляющего колеса и обрыву. Кроме того, движущиеся части ленточных станков смазываются, а за подшипниками нужен еще и температурный контроль.

Прямолинейный пил заготовки возможен с применением направляющей линейки или с использованием мобильного поперечного упора. Изготовление прямолинейных деталей в большом количестве позволяет механизировать подачу древесины для станков, и даже автоматизировать процесс. Это можно делать за счет применения съемного подающего приспособления (автоподатчика).

В основе, которого поворотный кронштейн с установленными приводными роликами, имеющими рифленую поверхность. При повороте этого приспособления последние прижимают деревянную заготовку к вертикальной линейке, затем выполняют подачу к полотну пилы.

Криволинейное пиление

Ленточнопильный станок применяют для вырезки криволинейных заготовок, он популярен в модельном, столярном производстве и в том числе у мебельщиков.

Это объясняется тем, что небольшие предприятия не в состоянии приобрести по ряду причин дорогостоящую современную технику, поэтому столярные ленточнопильные станки для них «палочка-выручалочка».

Читайте так же:
Листогиб из швеллера своими руками

И как следствие, применение малогабаритных ленточных станков такого типа пользуется устойчивым спросом. Деревообработчики знают, что при изготовлении фигурных заготовок автоподатчики применяют редко.

Как сделать самодельный ленточнопильный станок по дереву своими руками

Проведение своими руками большого количества работ той или иной направленности, которые подразумевают широкое использование доски, деревянного бруса и тому подобных материалов, связано с необходимостью проведения распиливания бревен. Понятно, что всегда можно приобретать уже готовые к использованию материалы, что в наше время не составит никакого труда, или же купить ленточную заводскую пилораму промышленного назначения. Но такие решения связаны со значительными материальными затратами, а это не всегда оправдано.

Самодельная пила по дереву

Более дешевым вариантом является разработка своими руками ленточной пилы по дереву, но для этого нужно будет иметь чертежи, полотно из прочного металла, режущий материал, а также некоторые другие детали.

Главной частью такой домашней пилорамы является пила и мотор, что будет приводить ее в движение. Оптимальный вариант – двигатель, мощность которого составляет 10 кВт: в таком случае можно будет без проблем разрезать на доски любые бревна с помощью станка, изготовленного своими руками.

Что нужно для самостоятельного изготовления станка?

Собрать своими руками такой ленточнопильный станок вполне возможно по готовым чертежам, благодаря этому будет возможность распиливать на доски любые бревна прямо у себя дома. Для выполнения такой работы – собственноручной сборки станка – потребуется:

  • некоторые детали старых автомобилей;
  • прокат сортового типа;
  • проведение слесарных и токарных работ;
  • незначительные сварочные работы.

Во время сборки подобного ленточного станка по дереву можно использовать старые шкивы от любой сельскохозяйственной техники, оптимальный диаметр которых – около 30 см. Направляющие такой самодельной пилорамы лучше всего сделать с труб двух видов из металла: полудюймового диаметра и немного большего, в результате чего последние можно будет надевать на меньшие трубы, оставляя незначительный зазор около 0,5 мм.

Изготовление основания и устройства для закрепления бревен

Изготовление основания

На первом этапе собственноручного проведения таких работ изготавливается основание для будущего станка для превращения обычных бревен в качественные доски. В качестве материала для этого подойдут уголки из металла. Устанавливать их следует вверх стороной, при этом необходимо добиться максимальной точности регулировки колесиков, иначе они будут быстро изнашиваться.

Перпендикулярно этим уголкам привариваются профильные трубы размерами 2,5×2,5 мм, между ними – труба диаметром в полдюйма, на которой закрепляются когти, являющиеся крепежом для бревен.

Такие крепежные приспособления должны легко двигаться в нужные стороны. Для надежной фиксации бревна достаточно пару раз ударить по зажимам молотком, вследствие чего произойдет заклинивание механизма фиксации материала, и с ним можно будет проводить все требуемые операции.

Конструкция когтей

При собственноручной сборке пилы ленточного типа профильные трубы из твердого металла, которые устанавливаются перпендикулярно к основанию, должны быть сделаны таким образом, чтобы немного выступать за основание. Кроме того, на данных трубах следует установить перемычки: на них будут размещаться бревна перед распилкой на станке.

Как правильно устанавливать шкивы

Установка шкива

Шкивы станка следует подтачивать таким образом, чтобы при надевании ремень выступал за их край на пару сантиметров. Вся такая конструкция перемещается по специальным направляющим – трубам, которые располагаются горизонтально. Этот узел, в случае необходимости, можно зафиксировать на нужном месте с помощью болтов.

Читайте так же:
Как правильно паять радиодетали

Чтобы предотвратить спадание ленты со шкивов во время работы на станке, их нужно устанавливать не параллельно, а под небольшим наклоном – в результате такой установки во время работы пилы лента будет «натягиваться» на ролики сама.

В качестве ведомого используется правый шкив, поэтому для него необходимо приделать пружину, автоматически натягивающую его во время работы. Левый же шкив, следственно, является ведущим, поэтому фиксировать его при собственноручной сборке ленточного станка необходимо жестко. При смене размера пилы ведущий шкив нужно сдвигать.

Как делать правильный роликовый узел

В собственноручно сделанном ленточнопильном станке оптимальным вариантом будет использование каленых роликов. Правильным решением будет сделать весь узел с роликами собственноручно и быть уверенным в его надежности, а не использовать готовый.

Данный узел состоит из 3 подшипников, два из которых – марки 202, а еще один, сзади, немного больший. Вал и ролики необходимо выточить таким образом, чтобы в случае уменьшения или увеличения ширины пилы станка оставалась возможность устанавливать шайбы между подшипниками.

Вал должен входить в две трубки: полудюймовую и немного большую, вставив одну в другую. В полудюймовой трубе вал должен иметь небольшое смещение оси, по сути его приваривают к нижней стенке.

Весь этот узел станка, что состоит из трубок и вала, к направляющим прикрепляется своими руками таким способом, чтобы была возможность регулировать роликовый узел по высоте, смещать его в стороны в зависимости от диаметра обрабатываемых на сделанном своими руками станке бревен, а также надежно фиксировать его после окончания регулировки.

Рама и дополнительные элементы

Рама, высота которой должна составлять полутора метра, делается своими руками из швеллера 100, для придания конструкции дополнительной жесткости ее укрепляют косынками. Блок станка, который будет осуществлять разрезание бревен, будет двигаться по швеллерам при помощи шпилек-винтов. Жесткая фиксация к пилораме режущего узла пилы осуществляется посредством болтов с контргайками.

Чтобы сделать станок более удобным в использовании, для него можно сделать своими руками дополнительное приспособление, в котором будет собираться стружка. В самом простом случае это – обычный деревянный или фанерный ящик, также можно использовать и что-то другое подобное.

Готовая самодельная ленточная пилорама

Таким образом, самодельную ленточную пилу по чертежам можно сделать и самостоятельно даже в гараже или небольшой домашней мастерской. Но благодаря такому самодельному инструменту с пилой можно прямо на своем участке производить доски, распиливая бревна.

Работать на таком инструменте, изготовленном по готовым чертежам своими руками, достаточно просто. Положив на ложе бревно, зафиксировав его и включив механизм, он быстро сделает необходимую обработку бревна при помощи ленточной пилы.

В процессе использования самодельного станка необходимо постоянно следить, чтобы его пила всегда оставалась острой, а также придерживать правил техники безопасности.

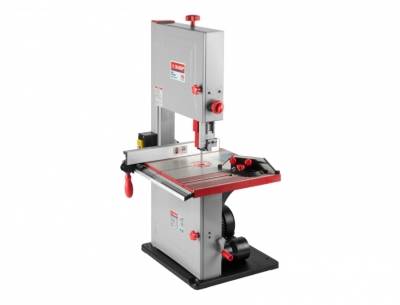

Ленточнопильный станок по дереву ЗУБР ЗПЛ-750-305

Ленточнопильный станок по дереву ЗУБР ЗПЛ-750-305

ЗУБР ЗПЛ-750-305 — ленточнопильный станок по дереву с 2 скоростями. С его помощью можно пилить по прямой, под углом, делать фигурные пропилы. Глубина до 130 мм позволяет обрабатывать толстые доски, брус и другие заготовки. Двигатель на 750 Вт работает от однофазной сети, так что станком можно пользоваться в условиях домашней или частной мастерской.

Читайте так же:
Для чего нужен теодолит в строительстве

Видео обзоры (3)

ВСЯ ПРАВДА ОБ ИНСТРУМЕНТЕ ЗУБР. ЗПЛ-305 ленточная пила сплошной БРАК и ПОЛОМКИ.

ВСЯ ПРАВДА ОБ ИНСТРУМЕНТЕ ЗУБР. ЗПЛ-305 ленточная пила сплошной БРАК и ПОЛОМКИ.

#Ленточная пила "Зубр" 2.5 года в эксплуатации

#Ленточная пила "Зубр" 2.5 года в эксплуатации

Ленточная пила ЗУБР-750. Первый пуск .

Ленточная пила ЗУБР-750. Первый пуск .

ЗПЛ-305 ленточная пила Зубр / осмотр и настройка / Чего купил 6#

ЗПЛ-305 ленточная пила Зубр / осмотр и настройка / Чего купил 6#

Сравним две самые популярные ленточные пилы JET

Сравним две самые популярные ленточные пилы JET

Характеристики (10)

ПараметрЗначение
Тип станкаленточный
Назначениепо дереву
Использованиестационарное
Мощность750
Размер ленты10×2234
Скорость ленты792
Количество скоростей2
Глубина пропила130
Размер площадки495х390
Вес нетто58

Цены на Яндекс.Маркет

Цены (1)

Как купить или где мы находимся +

«СкидкаГИД» — это сервис сравнения цен в магазинах, кэшбэк сервис и помощь в выборе товаров, посредством подборки видео обзоров, отзывов и сравнения товаров. Большинство магазинов, представленных на сайте, осуществляют доставку по России, поэтому выгодно пользоваться онлайн заказом на сайте этого магазина (доставляются ли заказы в ваш регион, можно узнать на сайте выбраного магазина). Чтобы купить выбранный товар, необходимо кликнуть кнопку «купить» на против выбранного магазина и продолжить покупку на сайте этого магазина. Чтобы получить кэшбэк выполните теже действия предварительно зарегистрировавшись.

Цена от 26290 руб до 26290 руб в 1 магазинах

Бесплатная доставка от 2 499 ₽

Кэшбэк сервис СкидкаГИД

Купить в соседних городах

Сервисы для г.Екатеринбург

КомпанияПредложение
2 Берегазаказать доставку

— Привезём за 29 минут или БЕСПЛАТНО
— Бесплатная доставка от 450 рублей
— Римская пицца в ПОДАРОК при заказе от 990 рублей (Промокод: МИЛАН).
— Пицца «4 сыра» в подарок на день рождения.
— Радуй своих друзей и близких — приобретай подарочные сертификаты службы доставки 2 Берега!

Выбирайте из более чем 3 000 000 гостиниц, санаториев, турбаз, хостелов и апарт-отелей. Собираем в одном месте все доступные варианты номеров, которые предлагают агрегаторы и владельцы отелей. Сравните цены и условия и выберите, где бронировать выгоднее.

Страхователь — физические и юридические лица Страховое возмещение — до 500 тыс. руб. (на каждого пострадавшего) Доставка полиса для жителей Москвы — бесплатно

Страхование без осмотра автомобиля и похода в офис. Скидки (КБМ) на ОСАГО за безаварийную езду

Быстро. Вы оформляете полис без очередей и походов в офис, он сразу приходит на электронную почту после расчета и оплаты.

Купить в кредит (7)

КомпанияПредложение
Кредитная карта Альфа-Банкзаявка на карту

Беспроцентный период — до 100 дней. Выпуск кредитной карты — бесплатно

Сумма кредита — до 300 000 рублей. Беспроцентный период — до 55 дней!

До 12 месяцев — период рассрочки на покупки у партнеров; 0% — процент на покупки в рассрочку; Бесплатно — оформление и обслуживание карты; 40 000 магазинов партнеров.

До 10% на остаток по счету; Бесплатное снятие наличных в любом банкомате мира; Cashback до 30% за покупки по спецпредложениям; Для граждан любых стран.

Кредит наличными в Совкомбанк: Сумма кредита — от 5 000 до 100 000 рублей; Срок кредита — 12 месяцев; Процентная ставка — от 12% годовых; Возраст — от 35 до 85 лет.

ЛокоБанк Потребительские Кредиты: Кредит до 5 000 000 рублей; Ставка от 9,4%; Срок до 7 лет;

Ленточнопильный станок по дереву JET JBS-12

Ленточнопильный станок по дереву JET JBS-12

Регистрируйтесь на сайте и получайте специальные цены уже с первой покупки!

+1944 Бонуса за покупку

Данный товар доставляется
по предоплате.

Электронная регулировка числа оборотов

24 мес.

  • Описание
  • Где купить
  • Видео
  • Отзывы (1)
  • Документация
  • Сервис
Вес брутто72 кг
Вес нетто60 кг
Количество скоростей2
Электронная регулировка числа оборотовда
Три фазынет
Назначениепо дереву
Использованиестационарное
Напряжение220 В
Размер ленты (мм)2240х15
Размер площадки (мм)400х480
Длина ленты2240 мм
Ширина ленты15 мм
Система подачи СОЖнет
Max диаметр заготовки 90°300 мм
Скорость ленты800
Ширина заготовки300
Подсветканет
Типвертикальный
Высота заготовки180
Резка под углом0°/+45°
Коды товара производителя100001021M
Мощность (Вт)800 Вт
Обрабатываемые материалыдерево
Управление ленточные пилыручное
Инструкция
  • Полное
  • Краткое

Ленточная пила по дереву JET JBS-12 – это компактный станок, предназначенный для выполнения продольных, поперечных и криволинейных распилов деревянных заготовок.

Преимущества модели

  • мощный 800-ваттный двигатель;
  • 2 скорости движения пильной ленты;
  • регулировка наклона рабочего стола;
  • регулируемый параллельный упор;
  • угловой упор с транспортирной шкалой;
  • патрубок пылеотвода.

Особенности

  • Потребляемая мощность: 800 Вт;
  • Выходная мощность: 500 Вт;
  • Скорость пильного полотна: 370/ 800 м/мин;
  • Длина полотна: 2240 мм;
  • Ширина полотна: 6-15 мм;
  • Макс. глубина пропила: 180 мм;
  • Размеры стола: 400 х 480 мм;
  • Наклон рабочего стола: 0-45º;
  • Высота стола (без станины): 470 мм;
  • Высота стола со станиной: 1000 мм;
  • Диаметр шкива: 305 мм;
  • Габариты без станины: 640 х 490 х 1110 мм;
  • Вес (нетто): 60 кг.

Описание ленточной пилы JET JBS-12

Ленточная пила JET JBS-12 по дереву – это мощный деревообрабатывающий станок с двумя скоростями работы. Станок предназначен для поперечной и продольной распиловки и выпиливания сложных контуров в деревянных заготовках небольшой толщины.

Преимущество модели – две скорости работы. Так, на пониженных оборотах намного удобнее работать с плотными и твердыми древесными материалами.

Модель обеспечивает тонкий аккуратный рез, поэтому может использоваться для распиловки ценных пород дерева. Точность работы достигается благодаря роликовым направляющим и системе регулировки наклона полотна и параллельного упора.

Рабочий стол изготовлен из прочного износостойкого чугуна, что гарантирует надежность и долговечность станка.

Компактные габариты и отличные рабочие характеристики делают данную модель оптимальной для использования на небольшом производстве или в мастерской.

Комплектация

  • Ленточная пила
  • Пильное полотно 10х0,65 мм
  • Параллельный упор
  • Угловой упор
  • Подставка под станок
  • Инструмент для монтажа и настройки
  • Инструкция
  • Упаковка

Купить ленточную пилу по дереву JET JBS-12 вы можете прямо сейчас в нашем интернет-магазине «220 Вольт».
