Приспособления для холодной ковки

Приспособления для холодной ковки

В технологическом процессе холодной ковки используются разнообразные приспособления. Они позволяют получать заготовки требуемой конфигурации и размеров. В комплексе с оборудованием, на которое они устанавливаются, создаются заготовки, из которых выполняются оригинальные изделия. Значительно облегчает работу инструментарий (вилки, клещи и т. п.), применяемый в технологических операциях. В этом разделе подробно рассматриваем приспособления для холодной ковки.

  • Приспособы
  • Улитка-твистер
  • Торсион
  • Гибочные станки – гнутики
  • Волна
  • Вальцы для гибки по радиусу
  • Штамповочные вальцы
  • Кондукторы
  • Как сделать самодельные приспособления для ковки железа
  • Кондуктор
  • Размеры шаблонов, лекал
  • Золотое сечение, завиток Фибоначчи
  • Разнообразие оборудования для ковки
  • Когда купить выгоднее и проще, чем сделать

Приспособы

Оснастку, изготовленную вручную, никак не отнесешь к станкам, даже с учетом выполнения технологических операций на них с помощью мускульной силы. в интернете часто смешивают в одну кучу инструмент, оборудование и приспособления для ковки, разницу мы разъяснили тут, а здесь речь идет только про приспособления, что сложнее чем ручной инструмент, но проще станков с использованием электрической энергии.

Однако, по аналогии с оборудованием, приспособления имеют такие же названия. Для каждого вида станка применяется свое уникальное приспособление.

Улитка-твистер

Улитки относятся к классу станков, где формообразование происходит путем закручивания заготовки. Основными в конструкции являются приспособления, сделанные в виде подвижных и разборных частей лекала или неподвижного шаблона. Базовая поверхность оснастки выполняет функцию получения элементов согласно чертежных размеров.

Фото станка улитка

Торсион

Это приспособление для торсирования или скручивания прутка металла вокруг своей оси. Задачи, которые решает оснастка: надежное закрепление концов прутка, обеспечение свободного вращения, устранения возможности отклонения оси вращения. Для изготовления фонарика используется оправка в виде трубы. Заготовка получается объемной формы.

ПРИСПОСОБЛЕНИЯ ДЛЯ ГИБКИ КОРЗИНОК-ФОНАРИКОВ И ТОРСИРОВАНИЯ

Гибочные станки – гнутики

Очень часто гибочные станки называют гнутиками. Приспособление для загиба прутка на определенный угол имеет такое же наименование. Простая оснастка, состоящая из роликов и упоров, гнет по заданному шаблону прутки и стальные полосы.

Волна

Приспособление, основными частями которого являются подвижный и неподвижный ролик с упором, позволяет получать волнистый контур на прутках. Волны могут быть разные по длине и амплитуде.

Станок для холодной ковки типа Волна

Вальцы для гибки по радиусу

Ручное приспособление для гибки профильных труб, по другому трубогиб, можно изготовить своими руками. Самым простым примитивным приспособлением гнут трубы, требования к которым по точности гиба невысоки. Если в самодельную конструкцию заложить дополнительные приспособления, например домкрат, готовые гнутые элементы будут изготавливаться с меньшими потерями сил.

Штамповочные вальцы

В холодной ковке присутствуют элементы под названием гусиные лапки. Получить его раскаткой легко на предназначенном для этого штатном оборудовании. В то же время разработаны приспособления для выполнения этой технологической операции. Выполнены они в виде самодельных штамповочных вальцов или штамповой оснастки. Для изготовления таких самоделок требуются высокая квалификация исполнителя и специальные материалы.

Фото станка гусиная лапка

Кондукторы

В качестве приспособлений в станках-улитках для получения завитков, спиралей применяются кондуктора. Они представляют собой оправки, контур которых соответствует изготавливаемым элементам. Станки имеют два основных вида конструктивного исполнения:

  • кондуктор выполнен в виде разборного поворотного шаблона с находящимся в его оси воротом;
  • с неподвижно закрепленным кондуктором и обкатным роликом.

Создание завитка для балясины на самодельном кондукторе

Если к станку-улитке с поворотным лемехом добавить дополнительно еще один ворот, можно получать изделия с плавными волнами. Изменяя расстояния между воротами, получите разнообразные по контуру волны.

Как сделать самодельные приспособления для ковки железа

Для изготовления разнообразных элементов и изделий достаточно иметь шесть основных приспособлений (ручных или электрических), а именно:

  • улитка;
  • гнутик;
  • торсион (твистер);
  • волна;
  • фонарик;
  • глобус.

Все они без особых проблем изготавливаются своими руками и обеспечивают технологическую подготовку производства холодной ковки заготовок своими руками.

Качественный трубогиб и штамповочные вальцы изготовить самостоятельно весьма затруднительно, поэтому при необходимости выполнения на них технологических операций следует искать другие варианты. Трубогибы можно взять в аренду в пунктах проката. Штамповочные вальцы поискать на соседних предприятиях или пересмотреть технологический процесс с целью пересмотра применяемого оборудования.

Читайте так же:
Маленькие болгарки цены и характеристики

Кондуктор

Наиболее актуальным приспособлением в плане изготовления своими руками является кондуктор для улитки. Завитки самый популярный элемент в готовых изделиях холодной ковки. Для их изготовления наиболее часто применяют оснастку в виде неподвижного шаблона (кондуктора), причем индивидуальную под каждый типоразмер завитка. Здесь требуется минимальная номенклатура материалов и типовой инструмент:

  • стальной лист толщиной до 10 мм;
  • профильная труба 25х45 мм;
  • круглые толстостенные трубы диаметром 45 мм и 90 мм;
  • стальная полоса 3х40 мм для изготовления формообразующего контура;
  • пруток 10х10 мм для усиления конструкции листового шаблона;
  • крепежные изделия, штифты;

  • подшипники;
  • специальная вилка для подгибки; ;
  • сварочный аппарат;
  • шлифовальная машинка для зачистки;
  • универсальный слесарный инструмент.

Подробное описание процесса изготовления улитки приводится в отдельной статье.

Размеры шаблонов, лекал

Каждый автор видит готовое изделие по-своему. Поэтому существует множество вариантов завитков и спиралей. Для каждого из них изготавливается собственная оснастка. Размеры шаблонов во многом зависят от габаритов материала из которого изготавливается изделие, количества витков в спирали. Так, например, для прутка 10 мм. расстояние между витками не должно быть менее 12-13 мм. Прутку необходимо свободно проходить в это пространство.

Золотое сечение, завиток Фибоначчи

Гармония пропорций определяет дизайн изделия. Она придает ему красоту и изящество. При выборе контура шаблона для спирали, рекомендуется руководствоваться принципами теории золотого сечения. Для построения спирали можно воспользоваться золотым прямоугольником у которого соотношение сторон равно 1,62 (золотая пропорция). Последовательно увеличивая радиус спирали на величину золотой пропорции получим правильный контур.


С понятием золотого сечения перекликается завиток Фибоначчи. В наборе чисел, который фигурирует в математике под названием ряда Фибоначчи, присутствует золотая пропорция 1,62. Построение этой спирали аналогично принципам золотого сечения. Элементы спирали, выполненные с такой пропорцией, производят впечатление гармонии и совершенства.

Разнообразие оборудования для ковки

При выборе оборудования и инструмента для холодной ковки необходимо знать крупных производителей – лидеров рынка. Важно: при выборе между промышленным оборудованием и приспособлениями собственного производства надо знать, что на покупных станках обрабатываются заготовки с типоразмерами из которых невозможно получить изделие на кустарной оснастке.

  • «Hebo». Немецкая фирма, оборудование которой обладает европейским качеством и высокими ресурсными показателями. Однако стоимость оборудования высока. Финансовые вложения, особенно на начальном этапе, имеют большую степень риска.
  • «ОСТ». Белорусское предприятие, изготавливает качественные станки с японскими управляющими программами. Потенциальными покупателями являются компании с большими финансовыми возможностями.

Универсальный станок для ковки, гибки BlackSmith MB21-30. Фото КовкаПРО

  • «BlackSmith». Китайский производитель, выпускает большую номенклатуру, по относительно невысоким ценам, механизированного и ручного оборудования для холодной ковки.
  • Спросом пользуются станки российских предприятий «Мастер». Это небольшие станки, охватывающие почти всю номенклатуру элементов холодной ковки.
  • Предприятия из России «Ажурсталь» и «Декор» также вполне конкурентно-способны на этом рынке.

Однако начинающим предпринимателям в первую очередь следует рассмотреть возможность начать производство с изготовления приспособлений своими руками. Такой ручной оснастки не так много (улитка, торсион, фонарик, волна, гнутик, глобус) и она не представляет особой сложности в изготовлении. Экономическая целесообразность такого подхода очевидна.

Когда купить выгоднее и проще, чем сделать

Если наличие навыков слесаря и сварщика является проблемой, то при наличии финансовых возможностей можно рассмотреть приобретение готовых станков: ручных или электрических; улитка, глобус или другие типы оснащения. Возможно появился заказчик с хорошим предложением, но с жесткими ограничениями по времени изготовления. Предложений на этом рынке достаточно много. Требуется только сделать правильный выбор.

Глобус своими руками

Глобус своими руками

Станок типа глобус используется в холодной ковке для создания элементов типа дуг с большим радиусом гиба. В готовых изделиях применяется для обозначения выпуклых частей декора, имеющих внутри какой-то свой рисунок. Поэтому на профессиональном сленге стал называться «объемником». Приспособление, изготавливающее такие.

Гнутик своими руками

Гнутик своими руками

Гнутик предназначен для гибки прутков и трубок под радиус или заданный угол, является одним из основных инструментов при выполнении холодной ковки. Данная статья посвящена изготовлению устройства своими руками. Станки для холодной ковки, инструменты и приспособления При изготовлении различных изделий и элементов.

Читайте так же:
Инструмент для установки резьбовых заклепок

Приспособления для гибки корзинок-фонариков и торсирования

Приспособления для гибки корзинок-фонариков и торсирования

Торсионный станок, который также называют твистер, позволяет выполнять продольное скручивание квадратных прутков и полос. В результате получаются витые элементы, именуемые торсионами, из которых собираются корзинки (фонарики) и шишки. Данная статья посвящена самостоятельному изготовлению устройств. Как сделать.

800 рубля

  • Реализуем лекала и оснастку для изготовления элементов «художественной ковки»
  • Реализуем лекала и оснастку для изготовления элементов «художественной ковки»
  • Реализуем лекала и оснастку для изготовления элементов «художественной ковки»

Торгово-производственная компания серийно выпускает и реализует лекала и оснастку, с помощью которой изготавливают элементы художественного декора. Лекала и оснастка монтируются как на кузнечных станках из серии ПРОФИ, а так же адаптируется к станкам других производителей, предназначенных для кузнечного дела.

Лекала и оснастку вы можете оплатить по безналичному расчету или в кассу предприятия. Мы оперативно организовываем доставку продукции транспортными компаниями в любой регион России и по всему Миру.

С прайс-листом на лекала и оснастку, а так же с руководством по эксплуатации кузнечных станков из серии ПРОФИ, Вы можете ознакомиться на сайте: СТАНОК73.РФ

Перечень предлагаемых лекал и оснастки:

· Артикул БЛ-1. Стартовое лекало для изготовления элементов ковки «волюта» и «завиток», цена 4700 рублей;

· Артикул БЛ-2. МЕГА-лекало для изготовления элементов ковки «волюта» и «завиток» в диаметре до 350 мм., цена 4700 рублей;

· Артикул БЛ-3. Лекало для изготовления элементов ковки «вензель» размером 140х100 мм., цена 4700 рублей;

· Артикул БО-1. Оснастка для изготовления колец диаметром 130 мм., цена 4200 рублей;

· Артикул БО-2. Валок упорный роликовый, цена 800 рублей;

· Артикул БО-3. Волок упорный «ёлочка» для изготовления элементов ковки из круглых труб и профильных труб по ребру, цена 800 рублей;

· Артикул БО-4. Комплект из трех пар роликов размерами 20, 30 и 40 мм для радиусной гибки металлопроката, цена 3300 рублей;

· Артикул БО-5. Педаль ножного управления, цена 1150 рублей;

· Артикул ДЛ-1. Лекало для изготовления элементов ковки «вензель» размером 110х90 мм., цена 4700 рублей;

· Артикул ДЛ-2. Лекало для изготовления элементов ковки «вензель» с обычным и обратным загибом окончаний размером до 250х180 мм., цена 5200 рублей;

· Артикул ДЛ-3. МЕГА-лекало для изготовления элементов ковки «волюта» и «завиток» в диаметре до 460 мм и «вензеля» 460х320 мм., цена 4700 рублей;

· Артикул ДЛ-4. МЕГА-лекало для изготовления элементов ковки «волюта» и «завиток» в диаметре до 450 мм., цена 4700 рублей;

· Артикул ДЛ-5. Стартовое лекало для изготовления элементов ковки «волюта» и «завиток» для профильной трубы 25х25 мм., цена 5200 рублей;

· Артикул ДЛ-6. МЕГА-лекало для изготовления элементов ковки «волюта» и «завиток» в диаметре до 520 мм для профильной трубы 25х25мм., цена 5200 рублей;

· Артикул ДО-1. Кронштейн для продольной скрутки и изготовление «шишек», цена 9000 рублей;

· Артикул ДО-2. Оснастка для изготовления «корзинок», цена 2500 рублей;

· Артикул ДО-3. Комплект сменных роликов для радиусной гибки из круглых труб и профильных труб по ребру, цена 4300 рублей;

· Артикул ДО-4. Комплект оснастки для радиусной гибки полосы по ребру; цена 1800 рублей.

· Артикул ДО-5. Оснастка для изготовления элемента ковки "петля"; цена 1000 рублей.

· Артикул МН-1. Модуль навесной, для раскатки «на горячую», окончаний «гусиная лапа», нанесения фактуры «ромбовидный узор» на профильную трубу и проката «хомутная полоса», цена 30000 рублей.

· Артикул МН-2. Модуль навесной, для придания радиуса изгиба полнотелому и пустотелому металлопрокату.

· Артикул МН-3 и МН-4. Модуль навесной, для нанесения фактуры «ромбовидный узор» на профильную трубу различного сечения.

Приспособления (лекала и оснастка) для холодной ковки приводятся в действие механически (ручные станки) или посредством электропривода. Когда нет необходимости в производительности и скорости, то ручного станка будет вполне достаточно для выполнения работ, особенно если кузнечное дело – это хобби.

Читайте так же:
Гальваника серебром в домашних условиях

Для небольшой мастерской, продукция от ООО Компания ПРОФИ, будет лучшим вариантом решения производственных потребностей в элементах кузнечного декора.

Если вы хотите приобрести лекала, оснастку или кузнечный станок, звоните нам. Мы всегда рады помочь вам в решении ваших задач!

Станки для ковки


При покупке «УЗОР-Н1 Black Edition» в комплектации «ПРОФИ+» в подарок новая большая улитка У-6 и 2 комплекта роликов Каскад!

  • Частота вращения рабочих валов 15 об/мин
  • Направление вращения рабочих валов реверсивное
  • Мощность электродвигателя 1.5 кВт
  • Напряжение сети 220 В, 50 Гц (переменный, однофазный)
  • Габаритные размеры станка 707х702х514 мм
  • Гарантия 1 г
  • Вес 115.2 кг
  • Для работы необходимы дополнительные модули

Рассрочка по Карте FUN

Рассрочка по Карте Магнит

Оплата Visa/Mastercard

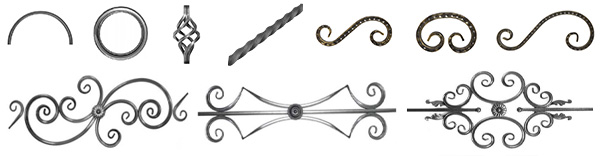

что можно изготовить на станке «УЗОР-Н1»?
