Крепление для датчиков уровня воды

ПДУ-2.1.500 Овен

ПДУ-2.1.500

Поплавковые датчики уровня – одни из самых недорогих и, вместе с тем, надежных устройств для измерения уровня жидкостей. Поплавковые датчики уровня ОВЕН ПДУ могут использоваться для контроля уровня самых разных продуктов, например сточных вод, химически агрессивных жидкостей или пищевых продуктов. Поплавковые датчики уровня устойчивы к пене и пузырькам в жидкости и могут работать с вязкими жидкостями.

Датчики уровня ОВЕН ПДУ применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости.

Пример области применения поплавковых датчиков – контроль уровня жидкости в транспортных средствах. Прежде всего, это задачи по контролю объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Конструкция датчиков ОВЕН ПДУ очень проста. Датчик имеет поплавок, передвигающийся по вертикальному штоку (рис. 2). Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита.

Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости (рис. 1). В этом случае поплавок с магнитом крепится на шарнире, а герконовый выключатель в корпусе датчика. Такие датчики срабатывают, когда жидкость достигает поплавка и предназначены для сигнализации предельного уровня.

Датчики ОВЕН ПДУ могут работать при температурах до 105 °С в химически агрессивных средах. Материал — нержавеющающая сталь (12X18H10T).

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

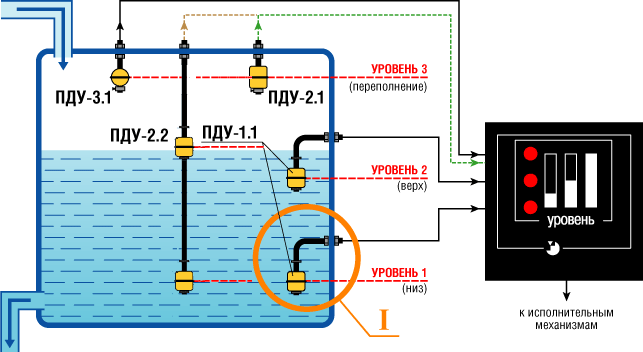

Возможно два варианта крепления: горизонтальное (ПДУ-1.1) и вертикальное (ПДУ-2.1, ПДУ-3.1). Вертикальное крепление позволяет отслеживать как промежуточные, так и предельные (переполнение, недолив) уровни, горизонтальное – только промежуточные уровни. Датчик ПДУ-3.1, имеющий шарообразный поплавок, может работать с более вязкими жидкостями.

Варианты крепления датчиков ОВЕН ПДУ

Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию контакта датчика уровня:

Если резервуар имеет конструкцию, показанную на рисунке ниже, то возможен вариант вертикального крепления трех датчиков ПДУ-2.1 или ПДУ-3.1 с отслеживанием промежуточного уровня. Датчики подключаются к сигнализатору уровня, например ОВЕН САУ-М6.

Количество измеряемых уровней

Расположение оси крепежного отверстия датчика в резервуаре

Положение контакта при осушении датчика (поплавок датчика расположен внизу по отношению к месту закрепления)

нержавеющая сталь (12Х18Н10Т)

Плотность измеряемой среды

ПДУ-1.х, ПДУ-2.х не менее0,70 г/см 3

ПДУ-3.х не менее0,66 г/см 3

Температура измеряемой среды

Давление измеряемой среды

Максимальная коммутируемая мощность

Максимальный коммутируемый ток

Максимальное коммутируемое напряжение постоянного тока

Количество срабатываний при напряжении коммутации =24 В, токе 0,25 А

Степень защиты рабочей части датчика

Длина кабельного вывода

* для моделей ПДУ-Х.2.L1.L2

Возможно изготовление модификаций во взрывозащищенном исполнении. Взрывозащищенные датчики предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.

Габаритные чертежи для поплавковыых датчиков уровня вертикального крепления (цилиндрический поплавок, 25х25 мм) ПДУ-2.1, ПДУ-2.1.100 ( заказная позиция):

Документация:

Руководство по эксплуатации ПДУ (РЭ на датчики поплавковые ПДУ-1.х, ПДУ-2.х, ПДУ-3.х) : скачать.

Гидростатические датчики уровня. Датчики уровня жидкости гидростатические.

Во многих технологических процессах применяются датчики измерения уровня жидкости.

Их работа основана на различных принципах действия, одним из которых является измерение разницы между давлением столба жидкости и атмосферным давлением. Такие датчики получили наименование гидростатические.

Гидростатические преобразователи уровняпо способу крепления к емкости различают на три вида:

  • погружные гидростатические датчики уровня жидкости
  • фланцевые гидростатические датчики уровня
  • врезные датчики уровня

Это во многом определят сферу применения датчика, а также его конструктивные особенности. Погружные гидростатические датчики уровня водыпредполагают расположение чувствительного элемента непосредственно в рабочую жидкость. Они соединены с сенсором при помощи герметичной трубки, наполненной воздухом.

Читайте так же:
Как сделать мотор в домашних условиях

Мембранные датчики уровня жидкой средыпредполагают расположение всех элементов внизу резервуара (фланцевые). Чувствительный элемент такого датчика, как правило, указывает на минимальный уровень.

Наибольшее распространениегидростатические датчикиполучили в нефтяной и химической промышленности, фармацевтике и пищевой отрасли, для оснащения трубопроводов, систем кондиционирования и водоподготовки. Нередко их применяют для измерения уровня воды в колодцах, канализационных очистных резервуарах и больших емкостях.

На сегодняшний деньцена на гидростатические датчикизависит от конструктивных особенностей, марки производителя и сферы применения (агрессивная или не агрессивная среда).

Замер атмосферного давления может производиться как во внешней среде, если резервуар представляет собой емкость открытого типа, или же внутри резервуара, если он герметичен.

Подробнее ознакомиться и купить гидростатические датчики уровня можно в нашем каталоге датчиков уровня жидкости:

    — гидростатический датчик уровня диаметром 22 мм. При погружении в скважину дает данные о фактическом уровне жидкости «над собой». Данный прибор можно дополнить индикатором. – датчик уровня диаметром 19 мм. — датчик уровня для агрессивных сред — датчик уровня и температуры

Перейдя по ссылкам выше, Вы сможете узнать подробные характеристики и скачать спецификацию каждого датчика, а также просмотреть варианты в нашем каталогедатчиков уровня жидкости.

Посколькугидростатические датчики уровня жидкостиявляются, прежде всего, устройством для измерения избыточного давления, они предполагают не только измерение давление внутри среды (высота столба жидкости), но и компенсацию полученных данных на величину атмосферного давления. Это объясняет необходимость измерения давление во внешней среде.

При этом, в случае с открытыми емкостями атмосферное давление атмосферы внутри резервуара и давление внешней среды будет одной и той же величиной. А вот в случае измерения уровня в герметичном закрытом резервуаре, между верхней стенкой емкости и столбом жидкости создается дополнительное избыточное давление, которое и используется для измерений.

Для проведения измерений датчик погружается непосредственно в рабочую среду и при помощи капиллярной трубки соединяется с внешней средой. Показания гидростатических датчиков не зависят от габаритов резервуара и физических свойств жидкости.

В компании «Полтраф СНГ» вы можетекупить гидростатические датчики уровня жидкихразличного типа. Мы осуществляем доставку датчиков во все регионы России и в страны СНГ. Поставка гидростатических датчиков осуществляется со склада в Санкт-Петербурге. Ко всем видам датчиков прилагается сертификат соответствия, спецификация и надлежащая документация по эксплуатации

Отрасли применения

Водоканалы, гидрогеология, бурение, изыскания,нефтепродукты и топливо, металлургия, шахты и ГОКи, ЦБП (целлюлозно-бумажная промышленность), метеорология и водные хозяйства, энергетика,химическая промышленность, пищевая промышленность, водоподготовка, экологический мониторинг, судостроение, недропользователи.

Искробезопасные/взрывозащищенные датчики уровня имеют Сертификат соответствия требования Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах».

Датчик уровня воды — измерение и контроль уровня воды в емкостях

Датчик уровня воды

Применение датчиков уровня воды, на самом деле, гораздо шире, чем кажется на первый взгляд. Они используются для измерения уровня воды в емкостях различного типа и назначения. Различают:

Вода используется повсеместно, как в быту, так и на производстве. И везде возникает необходимость контролировать ее уровень, поскольку перелив или опустошение емкости может привести к серьезным негативным последствиям.

Измерять уровень можно либо постоянно с помощью уровнемеров и индикаторов уровня, либо точечно, используя сигнализаторы предельного уровня.

Как выбрать прибор для измерения уровня воды?

Датчики измерения уровня воды применяются для измерения ее количества в условном баке. В нашем каталоге более 30 видов датчиков контроля уровня воды. Готовы проконсультировать, так как важно не ошибиться в выборе.

Основным критерием подбора являются условия эксплуатации. Также следует учитывать, какие именно данные необходимо контролировать (достижение водой конкретной точки, непрерывное измерение уровня и пр.), размер и предназначение емкости, возможности монтажа датчика и т.п.

Читайте так же:
Лучший аккумуляторный пылесос для дома рейтинг

Сигнализаторы предельного уровня воды

Когда возникает либо исчезает контакт со средой, данные устройства сигнализируют о достижении предельного уровня. Сигнализаторы используются для предотвращения перелива ёмкости/сухого хода насоса, поддержания заданного уровня воды в установленных пределах, а также в качестве предупредительной сигнализации.

Поплавковый кабельный датчик уровня чистой воды Поплавковый кабельный датчик уровня сточных вод Поплавковый датчик уровня воды с горизонтальной установкой Поплавковый датчик уровня воды с вертикальной установкой Бюджетный датчик уровня воды с горизонтальной установкой Бюджетный датчик уровня воды с вертикальной установкой Высокотемпературный датчик уровня с боковой установкой Миниатюрный поплавковый датчик с боковой установкой Магнитные датчики уровня воды с вертикальной установкой из нержавеющей стали Магнитные датчики уровня воды с боковой установкой из нержавеющей стали Ультразвуковые сигнализаторы уровня Гидростатические сигнализаторы уровня Вибрационный датчик уровня воды Кондуктивный сигнализатор уровня воды Оптические сигнализаторы уровня воды Емкостной сигнализатор уровня воды

Уровнемеры для непрерывного измерения уровня воды

Эти приборы непрерывно показывают степень заполнения ёмкости. Уровнемеры могут использоваться для:

  • мониторинга количества воды в различных резервуарах,
  • дозирования,
  • управления технологическими процессами.

Большинство уровнемеров (за исключением микроволновых, акустических и радарных) используют для измерения зонд, погружённый в жидкость. Именно здесь начинаются различия принципов действия. В нашем каталоге представлены уровнемеры paзличнoгo назначения. Выбор нужного зависит от многих факторов, таких как: тип емкости, условия и место эксплуатации и т.д.

Уровнемер скважинный для воды Ультразвуковой уровнемер воды Емкостной уровнемер непрерывного измерения уровня воды Байпасный уровнемер непрерывного измерения уровня воды Гидростатические уровнемеры непрерывного измерения уровня воды Магнитострикционные уровнемеры непрерывного измерения уровня воды Микроволновый рефлекный уровнемер непрерывного измерения уровня воды Магниточувствительный уровнемер непрерывного измерения уровня воды

Индикаторы уровня воды

Индикаторы уровня воды применяются исключительно для мониторинга уровня водяного столба. В них нет элементов, преобразующих механическое воздействие (повышение/понижение уровня воды) в электрический импульс. Поэтому управлять изменением уровня с помощью индикаторов можно лишь наблюдая за шкалой на них.

Индикаторы уровня

Вода необходима практически в любом технологическом процессе. В любой промышленности она используется для разных целей, будь то:

  • закалка,
  • токарная и фрезерная обработка (здесь вода используется в составе СОЖ),
  • на атомных электростанциях (в качестве рабочего тела),
  • для производства пищи,
  • орошение полей и т.д.

Перечислять области применения можно бесконечно. A где необходимо использование воды, там требуется и её хранение. Соответственно, нужно знать её количество, которое на данный момент подготовлено для использования. Во многих технологических процессах не обойтись без постоянного контроля уровня. В решении таких задач могут помочь сигнализаторы уровня, уровнемеры и индикаторы.

Заказать звонок

Существует большое количество типов баков, отличающихся областью применения, и при этом пригодных для хранения воды.

  • В частных домах они применяются для хранения питьевой воды и воды для общих нужд;
  • На участках с огородами, садами, а также в сельскохозяйственной промышленности устанавливаются для водоснабжения оросительных систем;
  • В промышленности баки применяются для:
    • отопительных систем (котлы),
    • транспортировки воды (автоцистерны),
    • хранения,
    • фильтрации,
    • водоподготовки,
    • водоснабжения различных технологических процессов.

    Очень важно, чтобы эти ёмкости не пустовали и не переливались. Чтобы не допускать таких моментов, которые могут привести к аварийным ситуациям, устанавливают в баках сигнализаторы предельного уровня.

    Датчик нужно выбирать исходя из задачи и типа бака. Так, для одного и того же бака вы можете купить датчик уровня воды магнитного, поплавкового, кондуктивного, емкостного, оптического, вибрационного, ультразвукового или гидростатического принципа действия. Но для каждого процесса выбирается свой тип датчика. Подробнее o выборе датчика уровня воды для баков читайте в нашей статье: «Датчик уровня воды в баке».

    В бассейне датчик уровня воды, установленный для постоянного контроля количества воды, управляет насосами посредством преобразователя частоты, чтобы удерживать уровень в заданных пределах.

    Для этого устанавливают систему «сообщающихся сосудов», где основным является бассейн, а показательным – ёмкость, соединённая с ним трубками. В эту ёмкость датчик уровня воды может быть установлен только определённого типа.

    В данном случае подойдут уровнемеры, измеряющие уровень воды с помощью зонда (потенциометрические, ёмкостные, магнитострикционные и т.п.).

    Что касается измерения и контроля уровня воды датчиками в бассейнах и ёмкостях открытого типа узнайте, перейдя по ссылке: «Датчики уровня воды для бассейнов, баков и других открытых резервуаров».

    Для владельцев частных домов и дач очень важно знать количество оставшейся воды в скважинах, колодцах, котлах системы отопления. Это необходимо, чтобы не остаться без воды в самый неподходящий момент. Для этого мы предлагаем установить в этих емкостях для измерения предельного уровня воды датчики, оповещающие о заполнении или опустошении.

    Контроль уровня воды в скважине

    Уровень воды в скважине очень важно отслеживать и контролировать с целью продления срока службы погружного насоса. Для того чтобы знать моменты наполнения и опустошения скважины и предотвратить сухой ход насоса, вы можете купить датчики уровня воды.

    Но из-за малого пространства для установки и работы сигнализаторов следует выбрать либо погружные гидростатические датчики уровня, либо кондуктивные сигнализаторы. Подробнее об измерении уровня читайте в статье: «Датчики динамического уровня воды в скважине».

    Контроль уровня воды в колодце

    Использование колодца в качестве источника водоснабжения также требует доставки воды до дома либо до промежуточного резервуара с целью ее дальнейшего хранения, что требует установки погружного насоса. А, соответственно, возникают те же проблемы, что и в скважине (сухой ход насоса и перелив).

    Существует множество решений, где в колодце датчики уровня воды управляют насосами. С одним из самых дешёвых способов вы можете ознакомиться в статье: «Применение датчиков уровня воды в колодцах».

    Контроль уровня сточных вод

    Владельцам частных домов очень важно знать, когда заполнится выгребная яма, для того чтобы заказать соответствующие услуги по её опустошению. Так как в решении данной задачи нам не требуется знать точное количество сточных вод, то можно установить один поплавковый кабельный сигнализатор уровня на заполнение. Чтобы получать корректные данные об уровне сточных вод в колодце, сигнализатор должен быть выбран из материала, исключающего налипания.

    Контроль уровня воды в отопительном котле

    Если вы используете внутреннюю систему отопления, очень важно не остаться без горячей воды. Установки индикатора уровня воды будет более чем достаточно. Важным моментом, на который нужно обратить внимание, будут технические характеристики датчика по температуре.

    Таким образом, после установки системы контроля за уровнем воды вы не останетесь без тепла и водоснабжения в самый неподходящий момент.

    Подытожим: если вам не важна высокая точность при измерении количества воды, тогда большую часть задач могут решить сигнализаторы уровня.

    Теперь рассмотрим применение датчиков уровня воды в промышленных резервуарах. Сделаем это на примере водоочистной станции.

    Для мониторинга и управления количеством воды на очистных станциях устанавливают специальные системы контроля и сигнализации, состоящие из: датчиков уровня воды в резервуарах, расходомеров, реле уровня, контроллеров управления, преобразователя частоты и, наконец, насосов. Все эти системы позволяют не допустить аварий на производстве фильтрованной воды, а также управлять системами розлива и передачи воды к потребителю.

    Прежде чем купить датчики уровня воды в резервуаре, нужно определиться с целями его применения. Выбор датчиков уровня воды в резервуаре обуславливается исходя из производственной необходимости и параметров технологических процессов.

    Для правильного выбора датчика уровня необходимо знать технологические параметры: проводимость среды, глубину/размер ёмкости, её местоположение и т.п. Для разных целей могут быть применены одни и те же уровнемеры, индикаторы и сигнализаторы уровня, а для некоторых, только специальные датчики. Для консультации по выбору нужных вам датчиков обращайтесь в нашу службу поддержки.

    Решаем Ваши задачи по контролю и измерению уровня воды!

    Заказать звонок

    Мы поможем Вам выбрать оптимальное решение под Ваш бюджет.
    Если Вы уже определились с типом датчика,
    присоединяйтесь к нашим постоянным клиентам!

    Поплавковые выключатели, датчики уровня жидкости и протечки воды

    Миниатюрный поплавковый датчик уровня ПДУ-Н101

    • Рабочая среда: вода и другие неагрессивные жидкости
    • Реле:

    Поплавковый датчик уровня ПДУ-П101

    Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

    • Рабочая среда: вода и другие неагрессивные жидкости
    • Реле:

    Кондуктометрический датчик уровня одноэлектродный ДУ-1-Н

    Кондуктометрические одноэлектродные датчики уровня ДУ-1Н предназначены для контроля уровня жидкости в металлических резервуарах открытого и закрытого типа.

    Уровнемер (контроллер уровня универсальный) Контур-У

    • Поддержание заданного уровня жидких или сыпучих веществ в различного рода резервуарах, емкостях, контейнерах и т.п.;
    • Измерение уровня в % от степени заполнения резервуара;
    • Управление насосами, пополняющими накопительные и ли напорные резервуары;
    • Управление насосами, подающими воду из скважин, откачивающими ее из различных емкостей и т.п.;
    • Управление группой подающих насосов в системах горячего и холодного водоснабжения;
    • Один прибор заменяет 14 аналогов;
    • Расширенный диапазон температуры окружающего воздуха от -40 до +55°С.

    Миниатюрный поплавковый выключатель ПДУ-Н501

    Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

    • Длина погружной части: 43 мм или 85 мм
    • Диаметр поплавка: 24 мм
    • Максимальная коммутируемая мощность: 50 Вт
    • Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
    • Максимальное коммутируемое напряжение: ≅220 В
    • Рабочее давление: 1 МПа
    • Рабочая температура: −10. 70°С
    • Присоединение: M10
    • Длина проводов: 350 мм
    • Рабочее положение: вертикальное
    • Материал корпуса: полипропилен

    Миниатюрный поплавковый датчик уровня ПДУ-Н621-40

    Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

    • Длина погружной части: 40 мм
    • Диаметр поплавка: 28 мм
    • Максимальная коммутируемая мощность: 50 Вт
    • Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
    • Максимальное коммутируемое напряжение: ≅220 В
    • Рабочее давление: 0,5 МПа
    • Рабочая температура: −10. 70°С
    • Присоединение: М12
    • Длина проводов: 325 мм
    • Рабочее положение: вертикальное
    • Крепление: горизонтальное
    • Материал корпуса: нейлон

    Миниатюрный поплавковый датчик уровня ПДУ-Н511-23

    Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

    • Длина погружной части: 23 мм
    • Диаметр поплавка: 18 мм
    • Максимально коммутируемая мощность: 10 Вт
    • Максимально коммутируемый ток: ≅0,5 A
    • Максимально коммутируемое напряжение: ≅100 В
    • Рабочее давление: 0,2 МПа
    • Рабочая температура: −10. 60°С
    • Присоединение: ∅ 7,5 мм
    • Длина провода: 315 мм
    • Рабочее положение: вертикальное
    • Материал корпуса: пластик
    • Работа с агрессивными и вязкими жидкостями

    Миниатюрный поплавковый датчик уровня ПДУ-Н631-40

    Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

    • Длина погружной части: 40 мм
    • Диаметр поплавка: 30 мм
    • Максимальная коммутируемая мощность: 50 Вт
    • Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
    • Максимальное коммутируемое напряжение: ≅220 В
    • Рабочее давление: 0,5 МПа
    • Рабочая температура: −10. 70°С
    • Присоединение: G¼»
    • Длина проводов: 390 мм
    • Рабочее положение: вертикальное
    • Крепление: горизонтальное
    • Материал корпуса: нейлон

    Миниатюрный поплавковый выключатель ПДУ-В231-107

    Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

    • Длина погружной части: 107 мм
    • Диаметр поплавка: 17 мм
    • Максимальная коммутируемая мощность: 50 Вт
    • Максимальный коммутируемый ток: ≅0,5 А
    • Максимально коммутируемое напряжение: ≅220 В
    • Рабочее давление: 1 МПа
    • Рабочая температура: −30. 110°С
    • Присоединение: G½»
    • Длина проводов: 390 мм
    • Рабочее положение: горизонтальное
    • Материал корпуса: нержавеющая сталь

    Миниатюрный поплавковый выключатель ПДУ-Н231-97

    Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

    • Длина погружной части: 97 мм
    • Диаметр поплавка: 17 мм
    • Максимальная коммутируемая мощность: 50 Вт
    • Максимальный коммутируемый ток: ≅0,5 А
    • Максимально коммутируемое напряжение: ≅220 В
    • Рабочее давление: 1 МПа
    • Рабочая температура: −30. 110°С
    • Присоединение: М10×1
    • Длина проводов: 390 мм
    • Рабочее положение: горизонтальное
    • Материал корпуса: нержавеющая сталь

    Миниатюрный поплавковый выключатель ПДУ-В241-50

    Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

    • Длина погружной части: 49 мм
    • Диаметр поплавка: 17 мм
    • Максимальная коммутируемая мощность: 50 Вт
    • Максимальный коммутируемый ток: ≅0,5 А
    • Максимально коммутируемое напряжение: ≅220 В
    • Рабочее давление: 1 МПа
    • Рабочая температура: −30. 110°С
    • Присоединение: G½»
    • Длина проводов: 390 мм
    • Рабочее положение: горизонтальное
    • Материал корпуса: нержавеющая сталь

    Миниатюрный поплавковый выключатель ПДУ-В601-70

    Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

    • Длина погружной части: 70 мм
    • Диаметр поплавка: 18 мм
    • Максимально коммутируемая мощность: 50 Вт
    • Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
    • Максимально коммутируемое напряжение: ≅100 В
    • Рабочее давление: 0,5 МПа
    • Рабочая температура: −10. 70°С
    • Присоединение: Rc½»
    • Длина провода: 350 мм
    • Рабочее положение: горизонтальное
    • Материал корпуса: полипропилен

    Миниатюрный поплавковый выключатель ПДУ-Н611-60

    Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

    • Длина погружной части: 61 мм
    • Диаметр поплавка: 18 мм
    • Максимально коммутируемая мощность: 50 Вт
    • Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
    • Максимально коммутируемое напряжение: ≅100 В
    • Рабочее давление: 0,5 МПа
    • Рабочая температура: −10. 70°С
    • Присоединение: PG7
    • Длина провода: 350 мм
    • Рабочее положение: горизонтальное
    • Материал корпуса: полипропилен

    Миниатюрный поплавковый выключатель ПДУ-Н601-53

    Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

    • Длина погружной части: 53 мм
    • Диаметр поплавка: 18 мм
    • Максимальная коммутируемая мощность: 50 Вт
    • Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
    • Максимальное коммутируемое напряжение: ≅100 В
    • Рабочее давление: 0,5 МПа
    • Рабочая температура: −10. 70°С
    • Присоединение: M16
    • Длина проводов: 350 мм
    • Рабочее положение: горизонтальное
    • Материал корпуса: полипропилен

    Миниатюрный поплавковый выключатель ПДУ-Н112

    Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

    • Количество уровней: 2
    • Длина погружной части: 120 мм, 220 мм, 400 мм, 800 мм
    • Диаметр поплавка: 28 мм
    • Максимальная коммутируемая мощность: 50 Вт
    • Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
    • Максимально коммутируемое напряжение: ≅220 В
    • Рабочее давление: 1 МПа
    • Рабочая температура: −30. 110°С
    • Присоединение: M10
    • Длина проводов: 350 мм
    • Рабочее положение: вертикальное
    • Крепление: вертикальное
    • Материал корпуса: нержавеющая сталь

    Миниатюрный поплавковый выключатель ПДУ-Н212

    Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

    • Количество уровней: 2
    • Длина погружной части: 120 мм, 220 мм
    • Диаметр поплавка: 28 мм
    • Максимальная коммутируемая мощность: 50 Вт
    • Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
    • Максимально коммутируемое напряжение: ≅220 В
    • Рабочее давление: 1 МПа
    • Рабочая температура: −30. 110°С
    • Присоединение: M10
    • Длина проводов: 350 мм
    • Рабочее положение: вертикальное
    • Крепление: горизонтальное
    • Материал корпуса: нержавеющая сталь

    Кондуктометрический датчик уровня-протечки трехэлектродный протяженный ДУ-3П

    • простая установка,
    • возможность контроля уровня в резервуарах большой высоты,
    • возможность контроля протечки в помещениях большой площади и переменной высоты,
    • поддержание заданного уровня,
    • сигнализация о превышении, понижении уровня электропроводящей жидкости.

    Датчик протечки кондуктометрический ДП-1

    Датчик протечки ДП-1 предназначен для контроля за наличием воды или другой электропроводной жидкости.

    Датчики уровня жидкости, как и датчики протечки воды обеспечивают контроль за уровнем жидкости в закрытых и открытых металлических ёмкостях:

    • в резервуарах;
    • в цистернах;
    • в баках;
    • в контейнерах и т. д.

    Поплавковый выключатель надёжно фиксируется на плоской поверхности терморегуляторов, уровнемеров и других приборов (даже других производителей), имеющих соответствующие входы. В настоящее время датчик уровня жидкости и датчик протечки воды используют в своей хозяйственной деятельности предприятия пищевой промышленности, а также организации, специализирующиеся на производстве и реализации продукции.

    Благодаря задействованию кондуктометрических одноэлектродных датчиков уровня жидкости специалистам удаётся в процентном соотношении определить уровень воды в баке , чтобы при необходимости добавить в ёмкость необходимое количество. Такой датчик протечки воды обладает выдающимися техническими возможностями, которые в несколько раз превосходят характеристики аналогичных приспособлений:

    • способность выдерживать широкий температурный диапазон (от +200 до – 40 градусов);
    • устойчивость к коррозийным изменениям (прибор изготовлен из нержавеющей стали);
    • оснащение качественной изоляцией, для которой задействуются качественные материалы, такие как керамика или фторопласт;
    • способность выдерживать сильные физические нагрузки и механическое воздействие;
    • максимально длительный срок полезного использования;
    • способность бесперебойно выполнять возложенные на них функции в жидкостях с любой плотностью и т. д.

    Поплавковый датчик уровня жидкости не требует проведения регулярного технического обслуживания на протяжении всего срока активной эксплуатации, при условии своевременной очистки после работы в любых жидкостях.

    Вы можете купить датчики уровня жидкости и протечки воды от компании Тераинвест по доступной цене в городах России:

    Екатеринбург: +7 (343) 302-12-11
    Новосибирск: +7 (383) 312-02-30
    Москва: +7 (499) 685-13-50
    Владивосток: +7 (423) 206-00-25
    Краснодар: +7(861) 204-05-60
    Ростов-на-Дону: +7 (863) 309-04-80

    голоса
    Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
