Как изготовить деревянные тиски своими руками

Как изготовить деревянные тиски своими руками

Изящная и практичная идея известного приспособления для зажимания деталей в столярном деле пригодится любому домашнему мастеру. В этом видеоуроке показан простой метод, как изготовить самостоятельно деревянные тиски. Их можно использовать при необходимости и как пресс.

Деревянные тиски необходимы, чтобы надежно закрепить деталь для обработки и распиловки. Не обязательно это делать на стальных тисках. Иногда просто не нужно такое избыточное давление, иногда это просто неудобно — постоянно подкладывать что-либо под стальные губки, чтобы они не испортили материала. Если сделать такие диски подходящего размера, их можно использовать в качестве приспособления для склеивания рукояти ножа при монтаже.

Материалы и детали для тисков

Для изготовления тисков своими руками нам понадобится достаточно толстая деревянная доска в качестве основания и три спила бруса шириной по размеру основания. Конечно лучшим материалом была бы фанера тех же размеров, но как говорится, чем богаты. Еще нам понадобится анкер-болт с кольцом в качестве основного винта для рычага. Десятка для показанных на видео тисков достаточно. Также нам понадобятся 4 болта десятки, семь гаек и 8 шайб.

Нужна будет также монтажная пластинка в качестве обратного упора для подвижной губки.

Сделать тиски несложно

Делаем разметку. Три сквозных отверстий в упоре, два в неподвижной губке и одно в подвижной. Сверлим отверстие с двух сторон, чтобы не рвать древесину.

Упор с анкер-болтом и с двумя накрученными гайками. Теперь нам надо врезать и приклеить эти гайки внутри бруска. Желательно использовать здесь одну длинную, но под рукой не оказалось.

Надо делать упор для подвижных губок. Берем отрезанный кусок монтажной пластины, в которую свободно входит анкер-болт, накручиваем круглую гайку, которая стопорит болт в пластине и держит саму губку. Вставляем губку. Круглая гайка должна свободно вращаться в бруске.

Читайте так же:
Инструмент для проделывания отверстий в металле

Теперь надо закрутить намертво круглую гайку, чтобы она не могла выкрутиться. Вклеить гайки на упоре и немного подождать. Упор с подвижной губкой готов. Проверим подвижность резьб.

Разметим, где будет неподвижная губка. Выкручиваем анкер-болт до конца резьбы, делаем пару оборотов назад про запас. Теперь стянув струбцины, просверлим через неподвижную губку отверстие в основании в качестве направляющей. Второе положение неподвижной губки на краю основания. Там просто ориентируемся на край.

деревянные тиски своими руками

Осталось снизу врезать и вклеить 6 гаек, собрать все вместе и пользоваться.

Как работает готовый инструмент

В первом положении бруска тиски раздвигаются на 43 миллиметра, а по втором на 135. Можно увеличить длину основания, сделав еще несколько отверстий под основные размеры ножей. В качестве рычага можно использовать длинные отвертки и биты от перфоратора. Возможно, вас заинтересует статья о циркулярной пиле.

Впоследствии мастер чуть расширил отверстие и на клей посадил шайбу, теперь болт трется и упирается в металл.

2 комментария

Деревянные тиски раньше не встречал, но, конечно, допускаю их право на существование и даже функциональные возможности.
В связи с конструкцией один вопрос: можно ли для крепления неподвижных губок испльзовать болты (винты) меньших размеров, к примеру, М8, или даже М6. Полагаю, что их прочность при усилии деформации всё равно больше, чем у куда более толстых деревянных брусков.

В конструкции вижу один недостаток — маленькая площадь, через которую круглая гайка на конце болта давит на материал подвижной губки. Было бы лучше, если бы давление передавалось через какую-нибудь металлическую пластину, а не на прямую через болт, который при заворачивании будет «сверлить» губку.

Дешевые верстачные тиски своими руками

Всем привет! Каждый плотник должен иметь под рукой средства для прочного закрепления своей заготовки или детали. Деревянные верстачные тиски отлично подойдут для этой цели. Посмотрите на мой вариант данных тисков, которые я изготовил своими руками из фанеры и металла.

Читайте так же:
Lm2480na описание на русском

FIU6EVXINM7K2YW.LARGE

F9UBCZEINM7K477.LARGE

Для данного проекта я использовал все имеющиеся у меня инструменты (начиная от гвоздезабивного станка и заканчивая сварочным аппаратом). Поэтому я не привожу полный список используемых инструментов. Используйте те инструменты, которые есть у вас. Будьте изобретательны!

Шаг 1: Используемые материалы

F1TNZWEINM7JRN6.LARGE

FZHWXR7INLZ12KQ.LARGE

FPEAT22INLZ12LE.LARGE

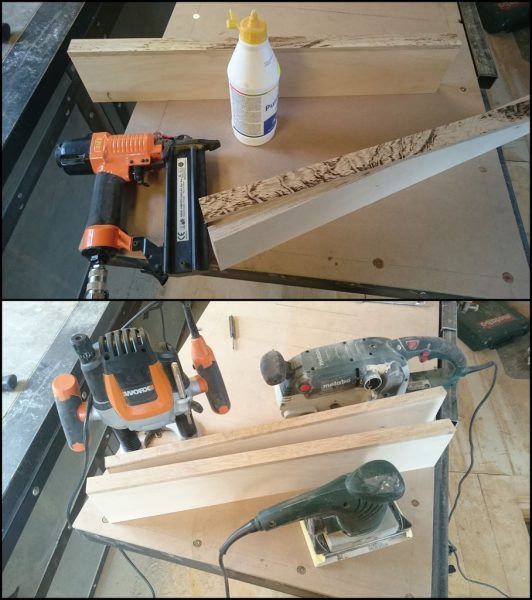

Сначала я обрезал фанеру по требуемому размеру. Одна заготовка была толщиной 2 см, а вторая 3 см.
После этого я отрезал две полоски из дуба толщиной 1 см. Их следует приклеить и прибить к верхней кромке губок, обеспечив им устойчивость и лучший внешний вид. Затем обрежьте заподлицо и зашкурьте.

2 см заготовку из фанеры я прикрепил к столу с помощью пары мебельных болтов.

Шаг 2: Механизм устройства

FPJWGNRINLZ12IJ.LARGE

F400T9OINLZ12L6.LARGE

FK8KQ3HINLZ12LM.LARGE

FKQJBMBINM7K3TG.LARGE

FN3N88UINLZ12KX.LARGE

Перейдем к самому механизму.

В местном магазине по металлу я приобрел металлический стержень диаметром 2 см и стержень с резьбой M 27, а также пару шайб и гаек. Кроме того я приобрел плоскую заготовку толщиной 4 мм и шириной 6 см. Это все металлические компоненты, которые нам понадобятся.

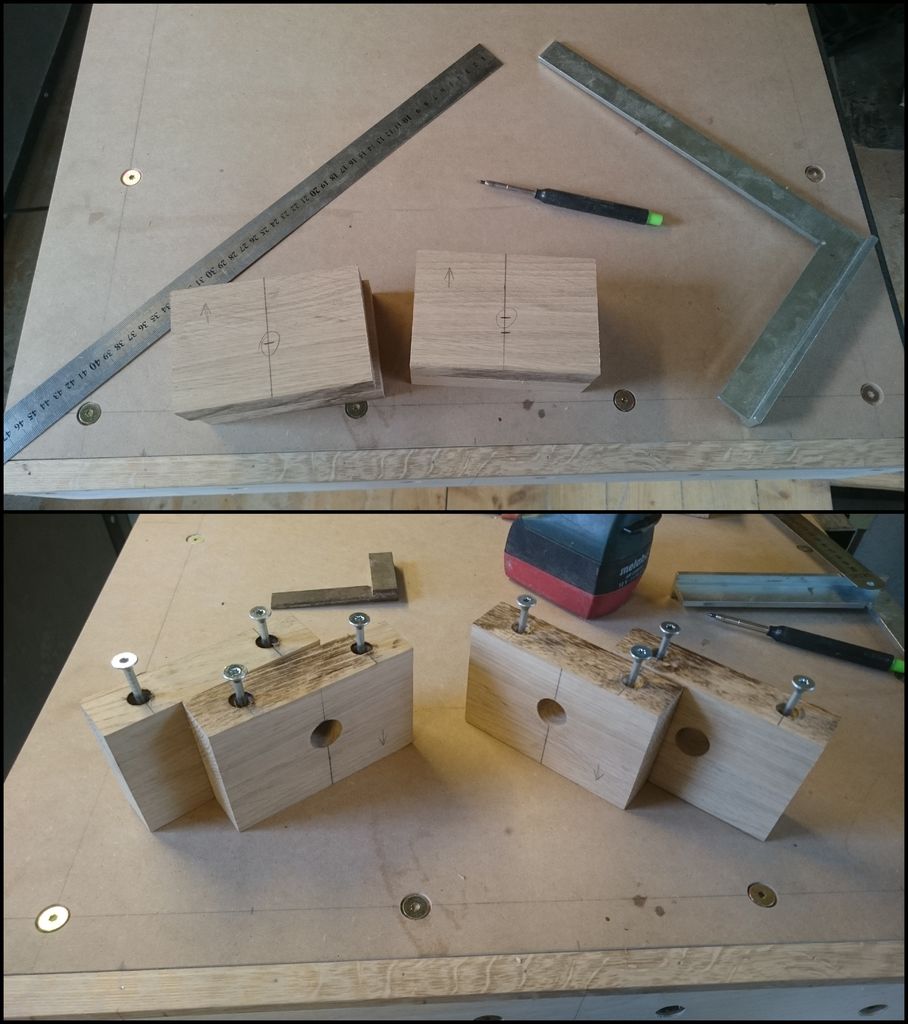

Возьмите деревянные дубовые бруски и используйте их в качестве направляющих. Для стержня с резьбой я приварил две гайки к плоской заготовке и прикрепил ее под столом винтами (смотрите фото).

На внешней губке я решил добавить плоскую заготовку, которую я упоминал ранее. Это обеспечит дополнительную стабильность для всей конструкции.

Очень важно, чтобы все элементы расположились на одной линии, иначе тиски не будут работать.

Я также приварил шайбу к стержню с резьбой. Это необходимо для того, чтобы внешняя губка также перемещалась при повороте стержня. Без этого губка будет оставаться на месте, и перемещаться только вручную.

Шаг 3: Обработка на токарном станке

F8PBCJ4INLZ12KK.LARGE

FW68BUMINLZ12IN.LARGE

FJCRSOPINLZ12LX.LARGE

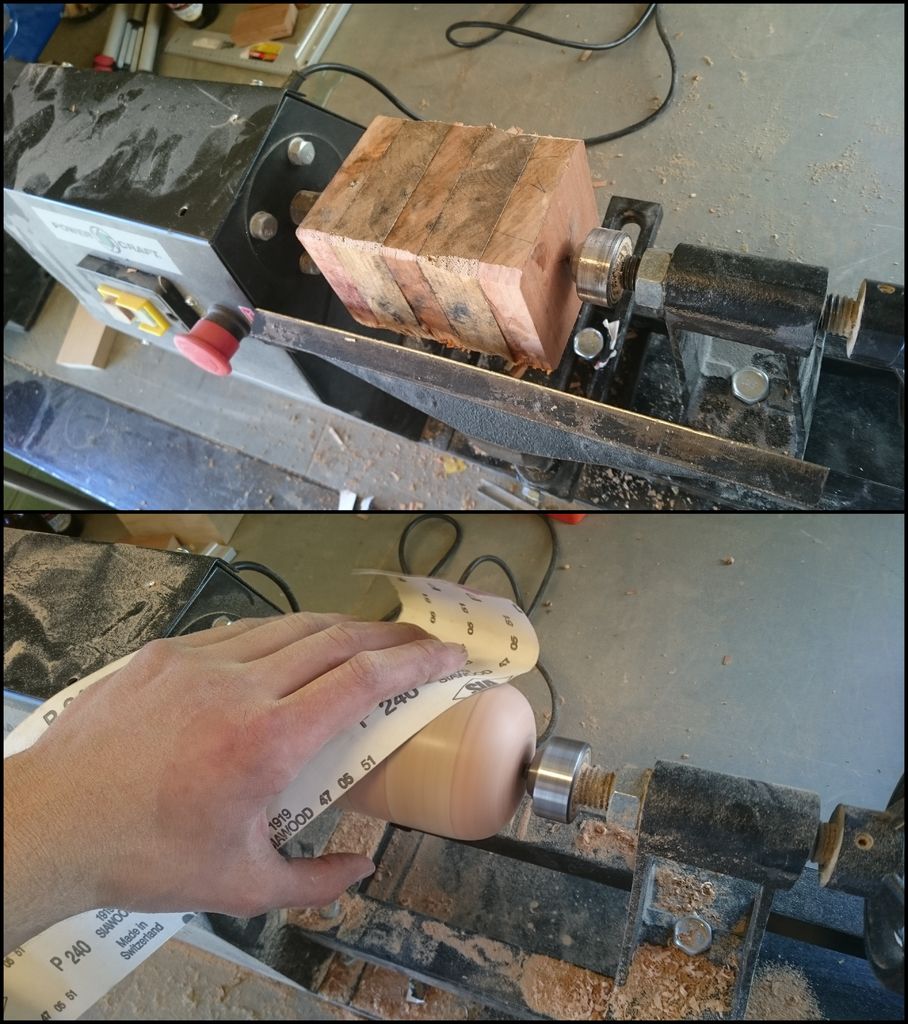

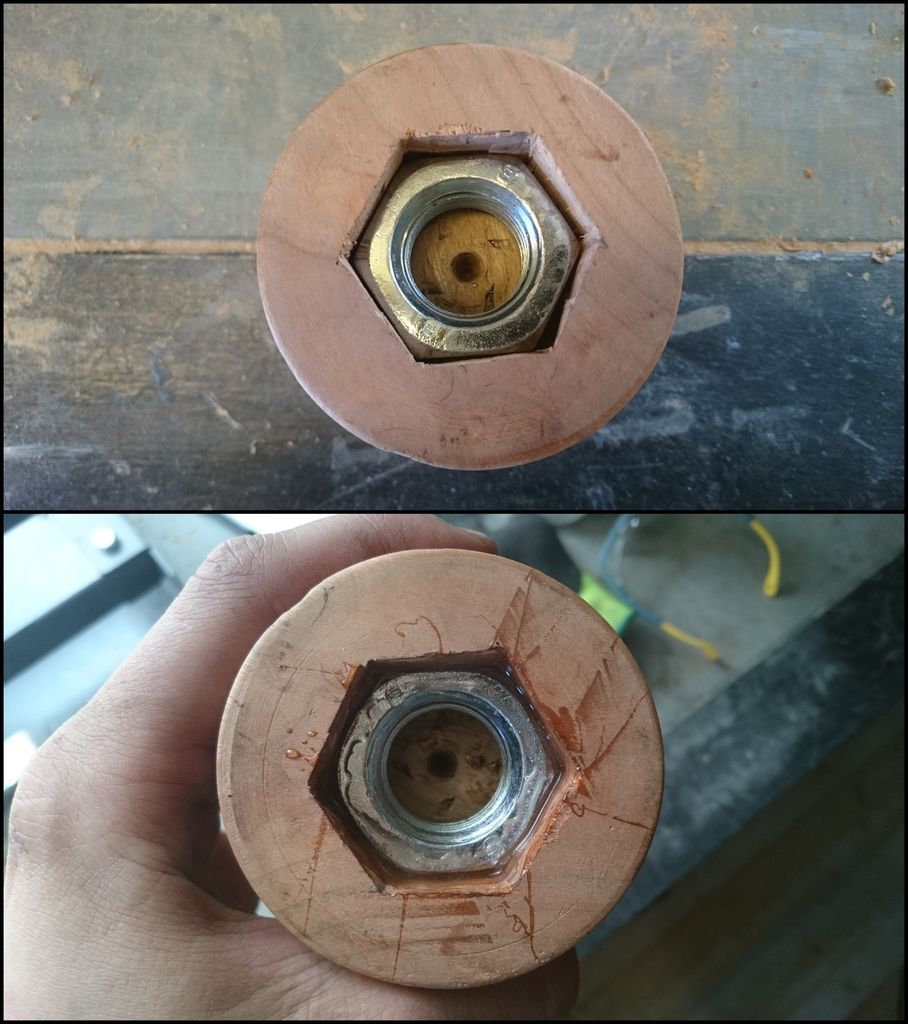

Для вращающей головки я склеил несколько заготовок из вишни и дуба. Затем на токарном станке придал требуемую форму. Полученный результат оказался достаточно приемлемый. Далее с помощью долота я сделал углубление под гайку. На сверлильном станке я просверлил насквозь отверстие диаметром 2 см для рукоятки. Отверстие получилось немного под углом…

Читайте так же:
Машинка для шлифовки пяток

Рукоятка представляет собой штифт из ели с заглушками на концах из вишни, которые предотвращают рукоятку от выпадения. Обработайте рукоятку олифой.

Также на внешней губке я просверлил отверстия глубиной 3 см для упоров на столярном верстаке. Вот почему я использовал для внешней губки фанеру толщиной 3 см. Но одиночный ряд упоров на столярном верстаке не принесет пользы, поэтому нам все еще нужно добавить другие отверстия на данном столе. Я сделаю это, когда подойду к заключительному этапу. Я просто должен учитывать механическую часть снизу.

Шаг 4: Окончание

F3JEMFLINM7K2F9.LARGE

FMRWN4YINM7K2RK.LARGE

FFXRWV0INM7K2K6.LARGE

FIU6EVXINM7K2YW.LARGE

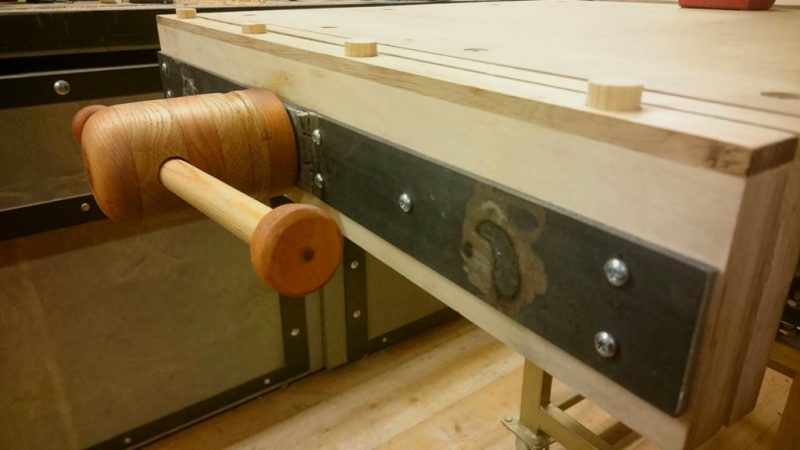

В конце следует покрасить плоскую заготовку и нанести олифу на губки.

Надеюсь, я вдохновил вас на внесение полезных улучшений в существующее оборудование!

Тиски своими руками

Уважаемые посетители сайта “ Самоделкин друг ” из представленного материала вы научитесь делать тиски самостоятельно, для чего вам потребуется всего навсего… Первым делом это конечно же изучить представленный автором материал, где он постарался передать нам каждый этап создания тисков, а так же мастер сделал чертеж с нанесенными размерами, а так же схему , что гораздо упрощает процесс изучения.

Чтобы в наше время обзавестись хорошим инструментом и станком, придется выложить немалую сумму денег, которой конечно же у простого работяги естественно нет

Для изготовления тисков данного типа по сути понадобится такой металлолом как: уголок, швеллер, металлический лист 4-5 мм, винт с крупной резьбой, а так же болты, гайки, гравера, металл 10 мм для губок. Как видно представленный перечень материалов довольно прост и доступен. За сравнительно небольшую сумму необходимое можно приобрести в пункте приема металлолома, где вам все перечисленное отдадут по цене лома. У запасливого хозяина и без покупок найдется все необходимое, потому как все металлические обрезки, бережно складываются в отдельный уголок и ждут своего часа))

Читайте так же:
Лазерный уровень для выравнивания стен и пола

И так, давайте же рассмотрим, что конкретно понадобится мастеру для сборки бюджетных тисков?

Материалы

  1. уголок 50х50 мм
  2. швеллер №6 длинна 0.5 м
  3. винт с крупной резьбой
  4. вороток
  5. металл 10 мм для губок
  6. гайка с крупной резьбой
  7. стальной лист 4-5 мм
  8. гайки, болты, шайбы
  9. краска
  10. металлическая пластина

Инструменты

  1. сварочный аппарат
  2. дрель
  3. метчик
  4. штангенциркуль
  5. уголок
  6. болгарка
  7. молоток
  8. гаечный ключ
  9. наждачная бумага
  10. металлическая линейка

Пошаговое руководство по сборке тисков своими руками.

Первым делом следует изучить представленный чертеж. Как говорится во всеми известной старинной Русской пословице “Семь раз отмерь, один раз отрежь” Так же имеется схема. Далее все материалы собраны в одном месте. Уголок, швеллер, металлическая плита 4-5 мм. Винт и гайка с крупной резьбой. Швеллер будет подвижной частью. В него встраивается винт. Делается крепление в виде металлической пластины. Закрепляется. Вот такие вот замечательные тиски получились, как видите материал более чем доступный, а сам процесс изготовления предельно прост даже без пояснений.

Как сделать тиски из домкрата своими руками?

Слесарные тиски – это очень полезная вещь не только на производстве, но и в домашних условиях. Покупка нового оборудования многим может быть не по карману. Да и вовсе не обязательно приобретать заводские тиски. Их вполне можно изготовить самостоятельно из ненужного домкрата. Процесс изготовления такого устройства довольно непростой. Но если подготовить все необходимые инструменты и материалы, а также выполнить ряд последовательных действий, то на выходе получатся качественные мощные тиски.

Необходимые материалы и инструменты

Сделать хорошие слесарные тиски для собственных нужд без посторонней помощи можно, если тщательно подготовиться. Для этого первым делом нужно подготовить следующие материалы:

  • 10-ти сантиметровый стальной швеллер;
  • 4 профильные трубы диаметром 5х5, 4х4, 3х3 и 2,5х2,5 см;
  • болгарка;
  • сварочный аппарат;
  • линейка;
  • домкрат.
Читайте так же:
Материалы для утепления теплотрассы

Для большего удобства и ускорения процесса изготовления тисков дополнительно могут потребоваться зажимы, керны, точильный станок и ленточная пила. Для собственной безопасности все действия рекомендуется выполнять в плотных рабочих перчатках и защитной робе.

Как сделать своими руками

После того, как все готово, можно приступать непосредственно к процессу изготовления слесарных тисков из домкрата:

  1. Вначале необходимо сделать раму для будущих слесарных тисков из профильной трубы 4х4 см. Для этого изготавливаются 4 заготовки, из которых в последствие можно будет сварить прямоугольную конструкцию. Торцы заготовок обрабатываются на точильном станке.
  2. Из заготовок, полученных на предыдущем этапе, с помощью сварочного аппарата сооружается рама для тисков размерами 15х40 см. Со швов убирается окалина.
  3. Из профильной трубы диаметром 2,5х2,5 см и 3х3 см сооружаем движущуюся направляющую, которая будет затем прикреплена в середине рамы.
  4. Из швеллера болгаркой вырезается 2 заготовки для губок, ширина которых должна соответствовать ширине ранее изготовленной рамы.
  5. С помощью болгарки на губках тисков, сделанных на предыдущем шаге, необходимо сделать насечку для лучшей фиксации заготовок.

Для того чтобы самодельные тиски выглядели более эстетично, их можно покрасить в черно-красные цвета. Фиксировать тиски на верстаке можно с помощью зажима или струбцин.

Тиски из домкрата своими руками гораздо легче, чем заводское оборудование. Такое устройство держит очень крепко, надежно фиксируя металлические заготовки и детали различных форм и размеров. Максимальный размер фиксируемых деталей составляет 13,8 см. Самодельные тиски ничем не хуже заводских, но при этом гораздо дешевле. Кроме того, вы будете уверены в прочности и безопасности всех креплений и соединений.
