Неисправности микросхем

Но как диагностировать микросхемы, если все компоненты находятся в одном корпусе? Микросхему на исправность сложнее проверить, чем условный биполярный транзистор или резистор, но это вполне возможно сделать даже без мультиметра.

Визуальная диагностика

Радиодетали не выходят из строя просто так. И последствия их неисправностей можно увидеть визуально. Рассмотрим наиболее частые неисправности, когда их можно заметить визуально.

Условно все причины неисправностей можно разделить на 3 категории: попадание влаги, механические и электрические повреждения.

Все они могут быть взаимосвязаны, и даже зависеть друг от друга. Рассмотрим поподробнее каждую типичную неисправность микросхем с диагностикой и примерами.

Электрические повреждения

Микросхема может выйти из строя из-за банального короткого замыкания. Обычно на таких микросхемах могут появиться дырки. Это называется тепловым пробоем.

Тепловой пробой – это когда через микросхему прошел ток, который повредил ее настолько, что на корпусе появилась дырка. Т.е. она «сгорела», и даже дымилась какое-то время. Дырка на корпусе появляется от большого количества тепла, который создал проходящий через микросхему ток. Микросхема не рассчитана на такой ток, поэтому ее корпус не выдерживает, и начинает разрушение в уязвимом участке.

Ниже приверед наглядный пример теплового пробоя микросхемы управления шаговым двигателем (драйвер).

На микросхеме был установлен радиатор, но даже это не спасло микросхему от теплового пробоя.

Как правило такие микросхемы полностью утрачивают свою работоспособность. А еще при таком тепловом пробое могут повредиться дорожки. После выпаивания поврежденной микросхемы внимательно посмотрите на дорожки и окружающие детали, чтобы они были целые и без повреждений. Еще может вздуться текстолит, но это происходит очень редко.

Также при коротком замыкании микросхемы могут полностью обуглиться, и оставить следы нагара на плате и окружающих деталях. Нагар надо обязательно удалять с платы т.к. он может проводить ток.

Проверка микросхем мультиметром

Иной пример абсолютно аналогичной неисправности можно найти в ноутбуках.

Например, на платах ноутбуков достаточно случайно закоротить USB порт (или статическим электричеством), и тут же может выйти из строя хаб (группа микросхем). И это 100% короткое замыкание. И при этом визуально микросхема будет без каких-либо повреждений. Тем не менее, таких микросхемы можно легко проверить на исправность мультиметром.

В качестве примере рассмотрим проверку микросхемы в DIP корпусе.

У каждой микросхемы есть питание. И как правило именно оно и выходит из строя, если микросхема не выполняет своих функций.

Ниже приведен пример распиновки микросхемы-таймера NE555.

У этой микросхемы (как и у любой другой) есть питание. Питание обозначается Vcc (грубо говоря плюс) и GND (минус). При помощи мультиметра можно проверить целостность питания, как будто проверяем обычный диод на исправность.

В примере ниже мультиметром будет проверяться другая микросхема, но суть одна и та же.

Переключаем мультиметр в режим прозвонки.

Режим прозвонки обычно показывают в виде УГО диода со знаком излучения звука.

И теперь достаточно прозвонить Vcc и GND (питание) микросхемы.

Как и диод, она не должна показывать нули при прямой прозвонке (плюсовой щуп мультиметра к плюсу (Vcc) микросхемы, минусовой щуп мультиметра к минусу (GDD)).

Так и при обратной.

Конечно этот метод не универсален. Например, есть платы у которых обвязка возле микросхем может влиять на измерения. Либо придется выпаивать микросхему из платы, либо отпаивать детали или выводы микросхемы, чтобы они не влияли на проверку.

Однако диагностировать те же ноутбуки на исправности видеочипа или хаба достаточно просто, если знать их рабочие сопротивления и состояния. И там влияние компонентов не толь велико. Все зависит от платы.

Проверка при помощи сервис мануалов

У каждой выпускаемой техники существуют сервис мануалы. По ним можно проверять работоспособность плат (соответственно, и микросхем) следуя инструкциям. Например «На контакте шлейфа номер 12 есть напряжение 5в?». И далее несколько следующих шагов, которые приведут к окончательному решению по ремонту.

Хотя в сервис мануалах рекомендуют менять плату сразу целиком, даже без конкретных замены радиодеталей.

Конечно не получится найти мануал на любую технику в силу различных обстоятельств, но можно найти технику, где используется аналогичная микросхема или плата. У смартфонов разных производителей могут быть одинаковые контроллеры питания. Поэтому здесь важен опыт и навыки поиска информации.

Также не стесняйтесь спрашивать информацию о микросхемах на форумах и группах в социальных сетях об электронике. (естественно перед этим самостоятельно поискав информацию во всех доступных источниках)

Типовые схемы включения

Помимо сервис мануалов еще есть и даташиты с простыми схемами выключения. Т.е. грубо говоря можно собрать схему для простой проверки работоспособности микросхем.

Почему микросхема греется и методы ее диагностики

Еще один типичный случай с кротким замыканием – это когда микросхема сильно греется. Здесь возможны сразу несколько вариантов.

Большинство начинающих ремонтников сразу же заявляют, что если микросхема греется, то именно она неисправна. Это отчасти правда, но только в редких случаях. Если микросхема греется – это не значит, что именно она неисправна. Но именно это влияет на ее функции и общую работоспособность платы и устройства в целом.

Читайте так же:

Как снять показания с электросчетчика меркурий 200

В качествен примера рассмотрим ситуацию с контроллерами питания на смартфонах. Эти микросхемы управляют питанием всей узлов устройства. И именно через нее проходят все токи. Допустим, микросхема греется, и вы поменяли ее. И снова та же проблема. А проблем оказалась вообще не в ней, а в другой части платы, где есть короткое замыкание.

Через микросхему проходит большой ток именно в ту часть платы, где находится неисправная радиодеталь, которая как раз вызывает сильный нагрев микросхемы.

Можно как визуально найти неисправную коротящую деталь (она может быть повреждена, со следами окисла, более темная, со следами ржавчинами и т.п.), так и по выделяемому теплу.

Если с визуальным обнаружением могут возникнуть проблемы (без микроскопа найти на плате поврежденный SMD конденсатор или резистор довольно проблематично + нужно внимание), то с обнаружением по выделяемому теплу все куда может быть проще.

Конечно тут тоже бывают разные случаи. Одно дело нагрев от 2 А, а другое дело от 20 мА. Хотя природа неисправностей могут быть идентичны, но методы диагностики придется использовать разные.

Lnk304gn как проверить мультиметром

Широтно–импульсные преобразователи являются конструктивной частью импульсных блоков питания электронных устройств. Разберем, как проверить ШИМ контроллер с применением мультиметра, на примере материнской платы компьютера.

Проверка на материнской плате

Итак, при включении питания платы, срабатывает защита. В первую очередь, необходимо проверить мультиметром сопротивление плеч стабилизатора.

Для этих целей также может быть использован тестер радиодеталей. Если одно из них показывает короткое замыкание, то есть, измеренное сопротивление составляет меньше 1 Ома, значит, пробит один из ключевых полевых транзисторов.

Выявление пробитого транзистора в случае, если стабилизатор однофазный, не составляет труда – неисправный прибор при проверке мультиметром показывает короткое замыкание. Если схема стабилизатора многофазная, а именно так питается процессор, имеет место параллельное включение транзисторов. В этом случае, определить поврежденный прибор можно двумя путями:

произвести демонтаж транзистора и проверить мультиметром сопротивление между его выводами на предмет пробоя;
не выпаивая транзисторы, замерить и сравнить сопротивление между затвором и истоком в каждой из фаз преобразователя. Поврежденный участок определяется по более низкому значению сопротивления.

Второй способ работает не во всех случаях. Если пробитый элемент определить не удалось, придется все же выпаять транзистор.

Далее производится замена поврежденного транзистора, а также, установка на место всех выпаянных в процессе диагностики радиоэлементов. После этого можно попытаться запустить плату.

Первое включение после ремонта лучше выполнить, сняв процессор и выставив соответствующие перемычки. Если первый запуск был успешным, можно проводить тест с нагрузкой, контролируя температуру мосфетов.

Неисправности ШИМ контроллера могут проявляться так же, как и пробой мосфетов, то есть уходом блока питания в защиту. При этом проверка самих транзисторов на пробой результата не дает.

Кроме этого, следствием нарушения функций ШИМ контроллера может быть отсутствие выходного напряжения или его несоответствие номинальной величине. Для проверки ШИМ контроллера следует вначале изучить его даташит. Наличие высокочастотного напряжения в импульсном режиме, при отсутствии осциллографа, можно определить, используя тестер кварцев на микроконтроллере.

Признаки неисправности, их устранение

Перейдем к рассмотрению конкретных признаков неисправностей ШИМ контроллера.

Остановка сразу после запуска

Импульсный модулятор запускается, но сразу останавливается. Возможные причины: разрыв цепи обратной связи; блок питания перегружен по току; неисправны фильтровые конденсаторы на выходе.

Поиск проблемы: осмотр платы, поиск видимых внешних повреждений; измерение мультиметром напряжения питания микросхемы, напряжения на ключах (на затворах и на выходе), на выходных емкостях. В режиме омметра мультиметром надо измерить нагрузку стабилизатора, сравнить с типовым значением для аналогичных схем.

Импульсный модулятор не стартует

Возможные причины: наличие запрещающего сигнала на соответствующем входе. Информацию следует искать в даташите соответствующей микросхемы. Неисправность может быть в цепи питания ШИМ контроллера, возможно внутренне повреждение в самой микросхеме.

Шаги по определению неисправности: наружный осмотр платы, визуальный поиск механических и электрических повреждений. Для проверки мультиметром делают замер напряжений на ножках микросхемы и проверку их соответствия с данными в даташит, в случае необходимости, надо заменить ШИМ контроллер.

Проблемы с напряжением

Выходное напряжение существенно отличается от номинальной величины. Это может происходить по следующим причинам: разрыв или изменение сопротивления в цепи обратной связи; неисправность внутри контроллера.

Поиск неисправности: визуальное обследование схемы; проверка уровней управляющих и выходных напряжений и сверка их значений с даташит. Если входные параметры в норме, а выход не соответствует номинальному значению – замена ШИМ контроллера.

Отключение блока питания защитой

При запуске широтно-импульсного модулятора, блок питания отключается защитой. При проверке ключевых транзисторов короткое замыкание не обнаруживается. Такие симптомы могут свидетельствовать о неисправности ШИМ контроллера или драйвера ключей.

В этом случае нужно произвести замер сопротивлений между затвором и истоком ключей в каждой фазе. Заниженное значение сопротивления может указывать на неисправность драйвера. При необходимости делается замена драйверов.

Читайте так же:

Где в резисторах драгметаллы

Проверка на материнской плате

произвести демонтаж транзистора и проверить мультиметром сопротивление между его выводами на предмет пробоя;
не выпаивая транзисторы, замерить и сравнить сопротивление между затвором и истоком в каждой из фаз преобразователя. Поврежденный участок определяется по более низкому значению сопротивления.

Признаки неисправности, их устранение

Перейдем к рассмотрению конкретных признаков неисправностей ШИМ контроллера.

Остановка сразу после запуска

Импульсный модулятор не стартует

Проблемы с напряжением

Отключение блока питания защитой

Микросхемы фирмы «Link Switch — TN» LNK304-306 предназначены для работы в маломощных сетевых источниках питания без гальванической развязки, практически являются более современной заменой блокам питания с линейным стабилизатором напряжения с гасящей избыток напряжения емкостью.

Особенностями ИМС LNK304-306 является: минимальное количество навесных компонентов; мягкий запуск; работа на частоте 66 кГц; точное ограничение выходного тока; встроенная модуляция частоты генерации; низкое потребление; возможность работы без нагрузки.

Микросхемы выпускаются в корпусах: DIP8 и SMD8 без 6-го вывода (рис.1). Структурная схема микросхем показана на рис.2. Она содержит N-канальный МОП- транзистор и контроллер управления этим Стабилизация выходного напряжения осуществляется за счет запрещения включения транзистора микросхемы на некоторое время, т.е. осуществляется пропуск одного или нескольких циклов работы преобразователя. В этом существенное отличие преобразователей на микросхемах Link Switch-TN от аналогичных устройств, использующих широтно-импульсную модуляцию.

Заявленные производителем возможности источников питания на основе микросхем LNK304-306:

Выгодная замена линейных/емкостных источников питания.
Минимальная стоимость и число компонентов.
Встроенные схемы защиты от короткого замыкания с автоматическим перезапуском, перегрева и защиты от обрыва цепи обратной связи.
Работа на частоте 66 кГц с точным порогом тока, что позволяет использовать недорогую индуктивность 1 мГн при токах нагрузки до 120 мА.
Высокая температурная стабильность
Высокое напряжение пробоя 700В.
Широкий частотный диапазон.
Работа схемы ограничения тока с подавлением пульсаций.
Широкий диапазон входного напряжения (-85…265В).
Более высокий КПД. по сравнению с пассивными схемами.
Поддержка SMD-технологии
Собственное потребление не более 50/80 мВт при входном переменном напряжении 115/230В без нагрузки.

Читайте так же:

Как открутить болт шестигранник с сорванными гранями

На рисунке 3 показана схема блока питания на основе ИМС LNK304, обеспечивающий стабильное выходное напряжение 5,07 В при токе до 120 мА.

Переменное напряжение от электросети поступает на однополупериодный выпрямитель, состоящий из диодов D3, D4, конденсаторов С4, С5 и дросселя L2. Резистор RF1 является одновременно предохранителем и средством снижения зарядного тока через С4 и С5 при включении схемы в электросеть.

Чтобы схема могла работать и без нагрузки используется резистор R4.

Стабилизация организована подачей напряжения с выхода на вывод РВ через делитель, так чтобы при номинальном выходном напряжении на выводе РВ было 1,65В. Зависимость выходного напряжения от резисторов R1 и R3:

Как проверить микросхему на работоспособность мультиметром не выпаивая

Не все знают, как проверить микросхему на работоспособность мультиметром. Даже при наличии прибора не всегда удается это сделать. Бывает, выявить причину неисправности легко, но иногда на это уходит много времени, и в итоге нет никаких результатов. Приходится заменять микросхему.

Способы проверки

Проверка микросхем — это трудный, иногда невыполнимый процесс. Все дело в сложности микросхемы, которая состоит из огромного количества различных элементов.

Есть три основных способа, как проверить микросхему, не выпаивая, мультиметром или без него:

Внешний осмотр микросхемы. Если внимательно на нее посмотреть и изучить каждый элемент, то не исключено, что удастся найти какой-либо видимый дефект. Это может быть, например, перегоревший контакт (возможно, даже не один). Также при проведении внешнего осмотра микросхемы можно обнаружить трещину на корпусе. При таком способе проверки микросхемы нет необходимости пользоваться специальным устройством мультиметром. Если дефекты видны невооруженным глазом, можно обойтись и без приспособлений.
Проверка микросхемы с использованием мультиметра. Если причиной выхода из строя детали стало короткое замыкание, то можно решить проблему, заменив элемент питания.
Выявление нарушений в работе выходов. Если у микросхемы есть не один, а сразу несколько выходов, и если хотя бы один из них работает некорректно или вовсе не работает, то это отразится на работоспособности всей микросхемы.

Разумеется, самым простым способом проверки микросхемы является первый из вышеописанных: то есть осмотр детали. Для этого достаточно внимательно посмотреть сначала на одну ее сторону, а затем на другую, и попытаться заметить какие-то дефекты. Самый же сложный способ — проверка с помощью мультиметра.

Влияние разновидности микросхем

Сложность проверки во многом зависит не только от способа, но и от самих схем. Ведь эти детали электронно-вычислительных устройств хоть и имеют один и тот же принцип построения, но нередко сильно отличаются друг от друга.

Например:

Наиболее простыми для проверки являются схемы, относящиеся к серии «КР142″. Они имеют только 3 вывода, следовательно, как только на один из входов подается какое-либо напряжение, можно использовать проверяющий прибор на выходе. Сразу же после этого можно делать выводы о работоспособности.
Более сложными типами являются «К155″, «К176″. Чтобы их проверить, приходится применять колодку, а также источник тока с определенным показателем напряжения, который специально подбирается под микросхему. Суть проверки такая же, как и в первом варианте. Необходимо лишь на вход подать напряжение, а затем посредством мультиметра проверить показатели на выходе.
Если же необходимо провести более сложную проверку — такую, для которой простой мультиметр уже не годится, на помощь радиоэлектронщикам приходят специальные тестеры для схем. Способ называется прозвонить микросхему мультиметром-тестером. Такие устройства можно либо изготовить самостоятельно, либо купить в готовом виде. Тестеры помогают определить, работает ли тот или иной узел схемы. Данные, получаемые при проведении проверки, как правило, выводятся на экран устройства.

Важно помнить, что подаваемое на микросхему (микроконтроллер) напряжение не должно превышать норму или, наоборот, быть меньше необходимого уровня. Предварительную проверку можно провести на специально подготовленной проверочной плате.

Нередко после тестирования микросхемы приходится удалять некоторые ее радиоэлементы. При этом каждый из узлов должен быть проверен отдельно.

Работоспособность транзисторов

Перед проверкой радиодетали мультиметром, не выпаивая, нужно обязательно определить, к каким из двух типов относится транзистор — полевым или биполярным. Если к первым, то можно применять следующий способ проверки:

Установить прибор в режим «прозвонки», а затем использовать красный щуп, подключая его к проверяемому элементу. Другой — черный — щуп должен быть приставлен к выводу коллектора.
Сразу после выполнения этих несложных действий на экране устройства появится число, которое будет обозначать пробивное напряжение. Аналогичный уровень можно будет увидеть и при проведении «прозвона» электрической цепи, заключенной между эмиттером и базой. Важно при этом не перепутать щупы: красный должен соприкасаться с базой, а черный — с эмиттером.
Далее можно проверять все эти же выходы транзистора, но уже в обратном подключении: нужно будет поменять местами красный и черный щупы. Если транзистор работает хорошо, то на экране мультиметра должна быть показана цифра «1″, которая говорит о том, что сопротивление в сети является бесконечно большим.

Если транзистор является биполярным, то щупы должны меняться местами. Разумеется, цифры на экране прибора в этом случае будут обратные.

Конденсаторы, резисторы и диоды

Работоспособность конденсатора микросхемы также проверяется путем прикладывания щупов к его выходам. За очень короткий промежуток времени значение показываемого прибором сопротивления должно увеличиться от нескольких единиц до бесконечности. При изменении мест щупов должен наблюдаться тот же самый процесс.

Читайте так же:

Бензопила урал заводится и глохнет причина

Чтобы узнать, работает ли резистор схемы, необходимо определить его сопротивление. Значение этой характеристики должно быть больше нуля, однако не являться бесконечно большим. Если при проверке на дисплее прибора отображается не ноль и не бесконечность, значит, резистор работает корректно.

Не отличается особой сложностью и процесс проверки диодов. Сначала нужно определить сопротивление между катодом и анодом в одной последовательности, а затем, поменяв местоположение черного и красного щупов прибора, в другой. Об исправности диода будет говорить стремление отображаемого на экране числа к бесконечности в одном из этих двух случаев и нахождение его на отметке в несколько единиц — в другом.

Индуктивность, тиристор и стабилитрон

Проверяя микросхему на наличие неисправностей, возможно, придется также использовать мультиметр на катушке с током. Если где-то ее провод оборван, то прибор обязательно даст об этом знать. Главное, конечно, правильно его применить.

Все, что необходимо сделать для проверки катушки — замерить ее сопротивление: оно не должно быть бесконечным. Стоит помнить, что не каждый из имеющихся сегодня в продаже мультиметров может проверять индуктивность. Если нужно определить, является ли исправным такой элемент микросхемы, как тиристор, то следует выполнить следующие действия:

Сначала соединить красный щуп с анодом, а черный, соответственно, с катодом. Сразу после этого на экране прибора появится информация о том, что сопротивление стремится к бесконечности.
Выполнить соединение управляющего электрода с анодом и смотреть за тем, как значение сопротивления будет падать от бесконечности до нескольких единиц.
Как только процесс падения завершится, можно отсоединять друг от друга анод и электрод. В результате этого отображаемое на экране мультиметра сопротивление должно остаться прежним, то есть равным нескольким Ом.

Если при проверке все будет именно так, значит, тиристор работает правильно, никаких неисправностей у него нет.

Чтобы проверить стабилитрон, нужно его анод соединить с резистором, а затем включить ток и постепенно поднимать его. На экране прибора должен отображаться постепенный рост напряжения. Через некоторое время этот показатель останавливается в какой-то точке и прекращает увеличиваться, даже если проверяющий по-прежнему увеличивает его посредством блока питания. Если рост напряжения прекратился, значит, проверяемый элемент микросхемы работает правильно.

Проверка микросхемы на исправность — это процесс, который требует серьезного подхода. Иногда можно обойтись без специального прибора и попробовать обнаружить дефекты визуально, используя для этого, например, увеличительное стекло.

Как проверить транзистор мультиметром

Проверяем работоспособность транзистора мультиметром

При работах с печатными платами, разработке и создании микросхем, для того, чтобы оборудование в последующем было работоспособным необходимо очень внимательно относиться не только к сборке схемы, но и к подбору составляющих элементов. В этом случае одной из обязательных операций является их предварительное тестирование. При диагностике неисправности приборов приходится тестировать каждый элемент по отдельности, не нарушая схемы. Поэтому вопрос о том, как проверить транзистор мультиметром является для электронщиков, радиотехников весьма актуальным.

Транзисторы и их виды

Радиоэлемент с тремя контактами, триод, предназначен для управления током электроцепи при воздействии на него внешнего сигнала. Он используется при создании генераторов, усилителей, других подобных систем. Триоды лампового типа были очень громоздки, потребляли большое количество энергии, сильно нагревались. Сделать их более компактными, пригодными для миниатюризации оборудования позволило создание полупроводников. Полупроводниковый триод – транзистор, выполняет те же функции, но не требует предварительного разогрева, тратит минимальное количество энергии на «собственные нужды», очень компактен.

Современный рынок радиотехники предлагает несколько видов транзисторов:

биполярные, имеют три вывода и два р-п перехода, действие их основано на движении свободных электронов, имеющих отрицательный заряд, и «дырок» (кристаллических структур в которых не хватает одного электрона), заряженных положительно, они находят широкое применение в электронике, радиотехнике;
полевые, управляются входящим напряжением цепи, используются в видео-, аудиоаппаратуре, при изготовлении мониторов, блоков питания и так далее;
составные (транзисторы Дарлингтона), это схема в которой участвуют два (или больше) биполярных транзистора, благодаря чему увеличивается их коэффициент по току, эти элементы востребованы в оборудовании, работающем с большими токами: стабилизаторы, усилители мощности и так далее;
цифровой транзистор – обязательный элемент микроконтроллерной техники, видео-, аудиоаппаратуры, представляет собой биполярный транзистор и цепочку (1-2) резисторов, резистора и стабилитрона, их использование способствует сокращению площади печатной платы, уменьшает затраты на монтаж оборудования.

Читайте так же:

Датчик освещенности что это

В случае возникновения неисправности оборудования, первым делом мастер сервиса, мастерской по ремонту аппаратуры проверяет мультиметром не выпаивая из схемы именно транзисторы.

Необходимость проверки транзисторов

Современный радиорынок предлагает широкий выбор транзисторов, производимых отечественными и зарубежными компаниями. Многие потребители отмечают, что случаи того, что новые элементы оказываются негодными, не являются редкостью. При чем, это может быть как отдельный экземпляр, так и партия, состоящая из 50-100 штук. Чаще всего этому подвержены мощные транзисторы. Поэтому каждый мастер, радиолюбитель знает, что даже новый, еще ни разу не паяный экземпляр перед монтажом необходимо проверить на работоспособность.

Работая над сборкой нового прибора, потребитель встречается с указанием в инструкции, описании к создаваемой конструкции, определенных требований к используемым транзисторам. Для определения параметров элементов существуют специальные приборы (испытатели транзисторов), которые позволяют измерять практически все характеристики. Но все же наиболее часто приходится выполнять тестирование по принципу «исправен/неисправен», для чего достаточно обычного мультиметра.

Радиолюбители, люди увлеченные самостоятельной сборкой, разработкой, созданием различного радио-, электро-, электронного оборудования довольно часто используют уже бывшие в использовании элементы, которые были получены в ходе демонтажа отслуживших свой срок плат, вышедших из строя, потерявших свою актуальность приборов. В этом случае необходимо проверять все используемые элементы, не только транзисторы, но и другие радиодетали. Ведь гораздо проще отбраковать еще не установленные экземпляры, чем потом, после завершения сборки конструкции убедиться в ее неработоспособности и искать неисправное, «слабое» звено.

Прибор для проверки транзисторов

Для определения характеристик транзисторов, проверки их исправности имеются специальные приборы, но гораздо проще и экономически оправдано воспользоваться мультиметром, прибором, который имеется под рукой у любого радиотехника, электронщика.

Мультиметр – универсальный, многофункциональный измеритель. Самые простые модели измеряют напряжение, сопротивление и силу тока. Однако производители не останавливаются на этом минимальном перечне. Новые, более современные модели способны измерять емкость конденсаторов, частоту электрического тока, имеют встроенный низкочастотный генератор, термометр, измеритель влажности, звуковой пробник и так далее. Среди их функций предусмотрена и возможность прозвона диодов, транзисторов: оценка падения напряжения на р-п переходе, измерение некоторых других характеристик, тестирование работоспособности.

Мультиметры, представленные на современном рынке подразделяются на две обширные категории: аналоговые и цифровые. Основное их отличие состоит в способе отображения результатов проведенных замеров. Аналоговые модели имеют циферблат, с нанесенными на нам шкалами и стрелку, по отклонению которой пользователь может судить о полученных данных. На точность информации оказывают влияние не только характеристики прибора и необходимость правильно выбрать диапазон предполагаемых значений, но и тот момент, что стрелка не «замирает» на одном месте, а постоянно совершает, пусть и не значительные колебания около некоторого значения.

Цифровые модели лишены этих недостатков, поскольку полученные с их помощью данные отображаются на дисплее, экране в цифровом виде. Разумеется, такие приборы имеет более высокую стоимость, но они точнее, удобнее в использовании, поэтому уверенно «отвоевывают» все новые «вершины».

Процесс проверки

Мультиметр небольшой, довольно плоский прибор прямоугольной формы. На лицевой его панели расположены: циферблат (дисплей), переключатель, другие кнопки управления, гнезда и выходы для подсоединения щупов. Область вокруг переключателя разделена на сегменты, измерительные диапазоны. Перед началом проведения тестирования пользователь, вращая рукоятку, выбирает нужный ему сегмент. Один из диапазонов сопротивления используется для «прозвона» транзисторов. Определить его можно по маркирующему знаку, представляющему собой символьное обозначение диода и звучащего динамика.

Прежде чем начинать проверку полупроводника, следует убедиться в исправности самого измерителя. Она состоит из простых, несложных операций:

убедитесь, что батарея прибора заряжена, об этом будет свидетельствовать индикатор заряда;
включите тестер и выберите режим «прозвона» транзистора, на дисплее должна отобразиться единица в старшем разряде;
подключите к прибору щупы и соедините их вместе, должен прозвучать звуковой сигнал, а на экране индикатора высветиться нули, это свидетельствует об исправности мультиметра, данная процедура отнюдь не является лишней, поскольку обрыв проводов у щупов довольно распространенная неисправность.

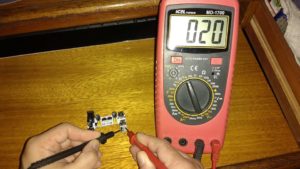

После того как вы убедились в работоспособности тестера, можно приступать к проведению тестирования «прозвона» полупроводников, при этом необходимо внимательно отнестись к соблюдению полярности щупов: в гнездо «COM» вставляется черный, а в гнездо«VΩmA» красный.

Выводы р-п переходов называются эмиттер и коллектор, средний контакт – база. Красный щуп подключают к аноду, а черный к катоду, это прямое направление, на экране должно отобразиться значение напряжения. Если щупы поменять местами (обратное направление), то ток проходить не будет, на дисплее появится единица, обозначающая бесконечно большое значение напряжения. Если полупроводник неисправен, то в обоих случаях тестер издаст звуковой сигнал, а на дисплее по-прежнему будет высвечиваться единица.

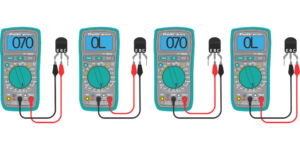

Проводя процедуру проверки транзистора рекомендуется выполнить шесть замеров, по одному в прямом и обратном направлениях:
