Настройка спутниковых каналов

Настройка спутниковых каналов

После установки спутниковой антенны и регулировки конвертеров (принимающих головок) необходима настройка спутниковых каналов непосредственно на ТВ. В зависимости от модели вашего телевизора и способа приема спутникового сигнала существует несколько вариантов.

Примечание: описанные ниже настройки каналов спутникового телевидения приведены на примере телевизора LG. В других моделях названия пунктов меню могут отличаться. Их назначение можно уточнить в инструкции к вашему телевизору.

Автоматическая настройка бесплатных каналов на спутнике

Если вы не используете платные услуги оператора спутникового телевидения, существует возможность просмотра каналов, находящихся в свободном доступе. В таком случае следует:

1. Подключить спутниковый ресивер к телевизору. Лучше всего сделать это через разъем HDMI. Если ваш телевизор уже имеет встроенный ресивер DVB-S2, кабель спутниковой антенны подключается напрямую к соответствующему входу ТВ.
2. Войти в настройки телевизора нажатием кнопки MENU, выбрать раздел «Каналы» и установить в качестве источника сигнала «Спутник». Нажать OK.
3. Перейти в раздел меню «Настройка спутника» и выбрать используемый спутник (Hot Bird, Astra, Amos и др.). Нажать OK. Данное действие выполняется на вкладке каждого конвертера.
4. Войти в раздел «Автопоиск» и запустить поиск доступных спутниковых каналов и радиостанций. При этом можно отметить галочкой пункт «Пропустить зашифрованные каналы», если таковой имеется. В таком случае будут найдены только бесплатные каналы.

Автоматическая настройка платных каналов на спутнике

Для такого подключения понадобится CAM модуль с картой доступа, приобретенной у оператора спутникового телевидения, например, Триколор, НТВ, Viasat и др.

1. Вставить CAM модуль в PCMCIA слот ресивера или ТВ. Делать это следует при отключенном питании телевизора или ресивера. Сама карта доступа вставляется чипом вверх относительно лицевой стороны CAM модуля.
2. В меню «Автопоиск» выбрать необходимого оператора спутникового телевидения. Нажать OK.
3. Произвести автоматический поиск спутниковых каналов по инструкции, описанной выше. При этом пропускать зашифрованные каналы не нужно, т. к. они будут разблокированы с помощью карты доступа.

Ручная настройка каналов на спутнике

Обычно такая настройка требуется, если параметры спутника изменились либо значения, установленные по умолчанию, не подходят для текущего подключения.

1. Войти в меню «Настройки спутника» и установить актуальные значения частоты транспондера и конвертера (LNB). Эти данные можно получить у оператора спутникового телевидения.
2. Запустить поиск каналов с новыми параметрами.

Настройка телевизора со встроенным спутниковым ресивером (стандарт DVB-S/S2)

Существуют модели телевизоров, которые оснащены встроенным приемником. Их преимущества трудно переоценить. Во-первых , отпадает необходимость в покупке ресивера. Во-вторых , не нужно использовать шнур HDMI-HDMI. В третьих, переключать каналы и пользоваться другими функциями можно телевизионным пультом ДУ.

Единственный нюанс – для просмотра спутниковых каналов платных операторов связи цифровой тюнер должен поддерживать стандарт DVB-S2.

Конечно, не обойтись и без корректно настроенной спутниковой антенны. Большинство моделей телевизоров с легкостью сканируют телеканалы и в любом режиме. Они могут обеспечить прием сигнала с 4 спутников. Но даже после правильной настройки антенны на экране телевизора появится всем знакомая надпись «Кодированный канал». Для того, чтобы полноценно просматривать телеканалы любой компании, нужно устройство декодирования, то есть САМ модуль и карта доступа.

Как настроить телевизор Samsung для приема спутникового тв

1. Заводские настройки нам не нужны, поэтому сбрасываем их. Заходим в меню, выбираем раздел «Поддержка», переходим в «Самодиагностику», нажимаем на «Сброс» и подтверждаем выбор кнопкой ОК.

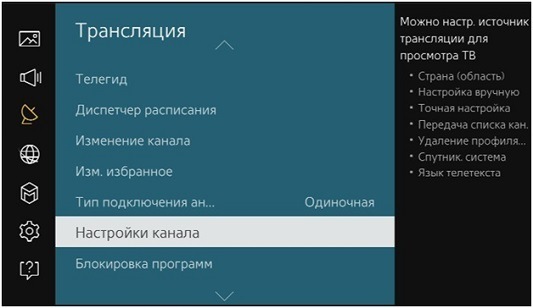

2. После осуществления перезагрузки, мы опять заходим в меню. Здесь необходимо выбрать раздел «Канал», перейти в «Антенна» и далее «Спутник». Выбираем «Система» и вводим пароль (на всех моделях телевизоров любых производителей – это 0000). Необходимо снять пометки с каждого спутника (если это не удается сделать, вытаскиваем САМ-модуль из слота и сбрасываем ТВ еще раз).

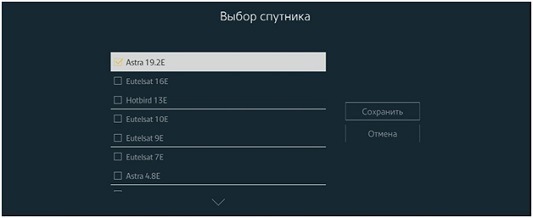

3. Выбираем спутник EutelsatW4 36E, транспондер 12130 R, нижний ген. LNB — 0, верхний — 10750. Нажимаем «Настройки вручную», транспондер 12130 R, нажимаем на «Поиск сети» и подтверждаем выбор. Когда процесс поиска каналов будет завершен, сохраняем найденное. При желании можете отсортировать телеканалы.

4. При отсутствии спутника EutelsatW4 36E поступаем следующим образом. Останавливаем выбор на «User sat 1». Далее создаем собственный спутник и сохраняем. Обратите внимание на то, что «питание LNB» не должно быть отключено.

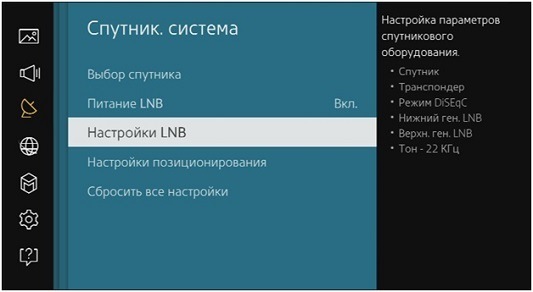

Заходим в LNB и выбираем следующие характеристики:

DISEqC — выкл., Нижний ген. LNB — 10750, Верхний ген. LNB — 10750Тон 22 КГц. — Авто.

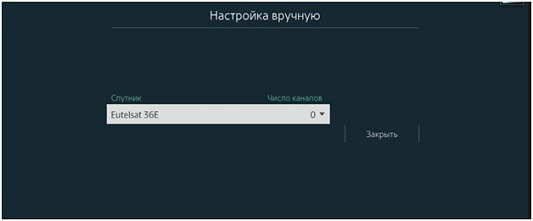

Далее переходим в раздел «Настройки», из него – в «Настройка вручную», начинаем сканировать нововыявленный спутник. Раздел «Транспондеры» оставляем незаполненным. Выбираем «Создать». Необходимо ввести частоты транспондеров, скорость потока, тип поляризации для всех пакетов телеканалов.

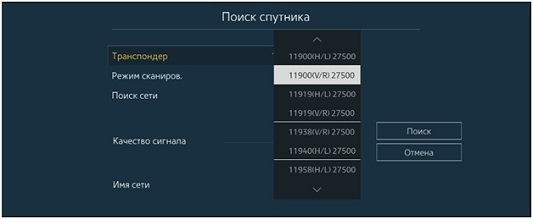

5. Когда на экране устройства появится имя сети (в нашем случае — «НТВ-Плюс»), необходимо нажать на «Поиск» и подтвердить свой выбор путем нажатия кнопки «ОК». Процедура повторяется снова и снова для каждого отдельного транспондера.

Как настроить телевизоры LG для приема спутникового тв

1. Подключаем кабель антенны к разъему на устройстве «SATTELITE». Вставляем модуль DVB-CI+ CAM. Обратите внимание на то, что цифры на модуле должна быть с вашей стороны. Берем пульт дистанционного управления и нажимаем «SETTINGS». Вы автоматически попадете в главное меню. Отсюда необходимо перейти в пункт «Каналы». Нажимаем «ОК».

2. Перед вами выплывет окно. Выбираем «Программный режим» и подтверждаем кнопкой «ОК». Перед вами появится список. Необходимо поставить отметку напротив «Спутник», выбрать надпись «ОК» и нажать «ОК» на пульте ДУ.

3. Автоматический поиск телеканалов нам не нужен, поэтому отказываемся от него. В окне «Каналы» выбираем «Настройка спутника», подтверждаем выбор.

4. После открытия окна заходим в поле «Спутник». Перед вами появится перечень спутников. Останавливаем выбор на «EUTELSAT 36 A/B 36.0 E», нажимаем ОК.

5. Возвращаемся к «Настройке спутника» и указываем такие параметры:
Частота LNB: 9750/10600 для 2-х диапазонных конверторов и для 1-диапозонных — 10750.

6. Включаем питание LNB.

7. Возвращаемся в «Каналы» и начинаем ручную настройку. На экране устройства должно появится «Цифровое спутниковое ТВ». Нам нужно поле «Транспондер». В нем нажимаем «Добавить» и вводим параметры. Частота хххх. Поляризация Правый хххх, Симв. Скорость (kS/s) 27500. Передача DVBS2. Подтверждаем «ОК».

8. После появления активной записи нажимаем ОК. Далее добавляем следующие транспондеры.

Другие модели телевизоров настраиваются аналогично.

Для настройки приема спутникового сигнала Триколор ТВ нужно использовать ниже приведенные параметры транспондеров:

Как настроить спутниковые каналы вручную?

Перед настройкой спутниковых каналов необходимо убедиться в том, что спутниковая антенна подключена к разъему ANT IN (SATELLITE) или SATELLITE MAIN (для ТВ с двойным тюнером).

Установка параметров спутника

Если не удается деактивировать спутник (галочка не снимается), удалите все каналы, настроенные с данного спутника и повторите действия с пункта [05].

В таблице приведены данные для настройки НТВ+ и ТРИКОЛОР (если данные не подходят, уточните их у провайдера).

Нижний ген.LNB (MHz)

можно не изменять

Если качество сигнала низкое, попробуйте выключить «Тон — 22Кгц». Если это не поможет проверьте настройки и подлючение антенны ещё раз (убедитесь, что антенна подключена напрямую, без использования дополнительного оборудования).

После установки параметров спутника можно перейти к настройке каналов. В первую очередь рекомендуется использовать ручную настройку, т.к. при автонастройке, помимо необходимых каналов, могут быть найдены закодированные каналы других провайдеров.

Настройка спутниковых каналов вручную

Параметры уточняются у провайдера. В таблице приведены данные для настройки НТВ+ и ТРИКОЛОР (если данные не подходят, уточните их на официальном сайте вашего провайдера).

Скорость передачи (KS/s)

Скорость передачи (KS/s)

Если найдены не все каналы, вернитесь к пункту [01] данного раздела, создайте новый транспондер, содержащий отсутствующие каналы (уточните информацию по транспондерам на официальном сайте провайдера). При этом в пункте [08] данного раздела выберите «Поиск сети» > «Отключить». После настройки найденные каналы добавятся к общему списку.

Настройка каналов

Автонастройка аналоговых станций: Настройка всех доступных аналоговых каналов. Обычно эту операцию не нужно выполнять, так как каналы настраиваются при первоначальной установке телевизора. Однако эта опция позволяет повторить процесс (например, перенастроить телевизор после переезда или для поиска новых каналов, которые были запущены телекомпаниями).

Руч. настр. прогр.: Перед выбором [Система ТВ]/‌[Канал]/‌[АПЧ]/‌[Аудиофильтр]/‌[Пропуск]/‌[Система цвета] нажмите PROG +/− для выбора номера программы с каналом. Нельзя выбрать номер программы для канала, для которого установлен параметр [Пропуск]. [Пропуск]

Программа/Система ТВ

Предварительная установка каналов программ вручную.

Канал

Выбор номера канала.

точная настройка выбранного канала вручную. Если выбрано значение [Вкл.], точная настройка выполняется автоматически.

Аудиофильтр

Улучшение звука отдельных каналов при наличии искажения в монофонических каналах системы телевещания [B/G], [I], [D/K] и [M].

Примечание

• При выборе [Слабое]/[Сильное] получить стерео или двухканальный звук будет невозможно.

Пропуск

Пропуск неиспользуемых каналов.

Система цвета

Выберите систему цвета в соответствии с каналом.

Уровень сигнала

Отображение уровня сигнала для программы, которая просматривается в данный момент.

Сортировка прогр.: Изменение порядка расположения каналов на телевизоре.

Цифровая конфигурация

Цифровая настройка:

Автопоиск цифр. каналов

Настройка доступных цифровых каналов. Эта опция позволяет перенастроить телевизор после переезда или для поиска новых каналов, которые были запущены телекомпаниями.

Диапазон автонастройки

Стандартный : Поиск доступных каналов в регионе/стране.

Полный : Поиск доступных каналов независимо от региона/страны.

Примечание

• [Автопоиск цифр. каналов] можно запустить после переезда в новое место, при смене поставщика услуг или для поиска новых запущенных каналов.

Редакт. списка программ

Удаление нежелательных цифровых каналов и изменение порядка цифровых каналов на телевизоре.

Ручн. поиск цифр. каналов

Ручная настройка цифровых каналов.

Настройка субтитров:

Установка субтитров

При установке значения [Для людей с наруш. слуха] на экране вместе с субтитрами могут также отображаться визуальные пояснения (если канал передает такую информацию).

Основной язык

Выбор основного языка, на котором будут отображаться субтитры.

Дополнительный язык

Выбор дополнительного языка, на котором будут отображаться субтитры.

Настройка звука:

Тип аудио (Аудио описание)

Н ормальный

Указывает стандартный тип аудио.

Аудио описание

Предоставление аудиоописания (дикторского текста) визуальной информации, если телеканалы передают подобные данные.

Для людей с наруш. слуха

Переключение телевизора в режим вещания для людей с ослабленным слухом при выборе значения [Для людей с наруш. слуха].

Произносимые субтитры

Переключение телевизора в режим субтитров со звуковой дорожкой, если на каналах телевизора передается такая информация.

Основной язык

Выбор основного языка для программы. Некоторые цифровые каналы могут передавать несколько языков аудио для программы.

Дополнительный язык

Выбор дополнительного языка для программы. Некоторые цифровые каналы могут передавать несколько языков аудио для программы.

Уровень микширования

Регулировка основного аудио телевизора и выходных уровней аудиоописания.

Совет

• Данная опция доступна только при выборе параметра [Аудио описание] на вкладке [Тип аудио (Аудио описание)].

Настройка Guide:

Обновление Guide в режиме ожидания/сетевом режиме ожидания

В режиме ожидания/сетевом режиме ожидания телевизор получает данные EPG.

Техн. конфигурация:

Автообновление станций

Настройка телевизора на обнаружение и сохранение новых цифровых станций, когда они становятся доступны.

Замена станции

Выберите [Вкл.] для автоматического изменения канала, если вещательная компания переводит вещание просматриваемой программы на другой канал.

Передача списка программ

Импортируйте или экспортируйте настраиваемые программы с помощью устройства USB.

Настройка спутника:
Позволяет автоматически выполнить настройку спутниковых каналов.

Цифровая настройка спутника

Настройка доступных спутниковых станций.

Эта опция позволяет перенастроить телевизор после переезда или для поиска новых каналов, которые были запущены телекомпаниями.

Примечание

• Можно определить тип установки и настроить параметры в соответствии с процедурой настройки, приведенной ниже:

Позволяет выбрать один из следующих типов: передача по одному кабелю, стационарная антенна или DiSEqC.

Также можно выбрать следующие типы установки спутниковой антенны: передача по одному кабелю, стационарная антенна или DiSEqC.

При установке системы для передачи по одному кабелю спутниковые программы будут передаваться на несколько ресиверов через один коаксиальный кабель. Каждому ресиверу или тюнеру выделяется один пользовательский диапазон.

При установке по стандарту DiSEqC можно подключаться к нескольким спутниковым антеннам или LNB (при наличии), и переключиться между ними с помощью элементов управления телевизора.

Тип установки “Стационарная антенна” является самым простым. Для такой установки потребуется всего одна спутниковая тарелка и LNB.

Количество пользовательских диапазонов, выделенных для телевизора или тюнера.

Частота пользовательских диапазонов, выделенных для телевизора или тюнера.

Другой (Общие спутники)

Телевизор будет выполнять поиск спутниковых станций на основе общих параметров.

Параметры для управления дополнительным спутниковым оборудованием, например, спутниковыми коммутаторами.

Полное сканирование представляет собой сканирование всех доступных частот сигнала.

Сетевое сканирование — это сканирование на основе предварительно заданных параметров сети.

Сканирование вручную позволяет устанавливать частоту сканирования и другие параметры транспондера.

Совет

• Если после выполнения данного сетевого сканирования станции не были обнаружены, запустите полное сканирование.

Редактирование списка спутниковых программ

Удаление нежелательных спутниковых станций и изменение порядка станций на телевизоре.

Автообновление спутн. станций

Настройка телевизора на обнаружение и сохранение новых спутниковых станций, когда они становятся доступны.

Обновление станций вручную (с сохранением избранных и таймеров):
Поиск доступных станций обновляется вручную.

Настройка модуля СА:
Эта опция позволяет получить доступ к платным программам, распространяемым по подписке при условии, что имеется CAM (Модуль ограниченного доступа) и карточка абонента.

PIN модуля CA:
Позволяет ввести 8 цифр PIN-кода CAM (Модуль ограниченного доступа) для сохранения в телевизоре.

Удалить список услуг:
используется для удаления списка служб. Выберите [Да] для удаления.

Настр. интеракт. прилож.:
Служба интерактивного приложения предлагает высококачественный цифровой текст и графику, а также дополнительные параметры. Служба поддерживается вещательными компаниями.

Интерактивное приложение

Обеспечивает просмотр программ с функциями интерактивных служб.

Автозапуск приложения

Автоматический запуск приложений, относящихся к вещанию.

Приложение для (Прог. [текущая программа])

Включение службы интерактивного приложения для текущей программы.

Примечание

• Интерактивная служба доступна только при наличии вещательной компании.
• Доступные функции и содержимое экрана зависят от вещательной компании.

Настройка FM радио (только для России и Украины)

Настройка до 30 FM-радиостанций, которые принимаются в вашем регионе.

Автонастройка: Автоматическая настройка и сохранение всех доступных каналов.

Предустановки FM радио: Ручная настройка и сохранение каждого доступного канала по одному.
