Угломер: разновидности инструмента, как его выбрать и как пользоваться

Угломер: разновидности инструмента, как его выбрать и как пользоваться

В современном строительстве достаточно большое внимание уделяется так называемой геометрии пространства – в помещении все должно быть идеально ровно! Объясняется это тем, что большинство предметов интерьера для своей установки требует ровных стен и углов. Взять, к примеру, угловую ванну – что произойдет, если плиточник-облицовщик не выдержит угол в этом помещении 90˚? Зазор между стеной и ванной гарантирован, а маскировать его – это дополнительная трата времени и денег. В этой статье вместе с сайтом stroisovety.org мы подробно разберемся с таким инструментом, как угломер, ознакомимся с его разновидностями и научимся им пользоваться, ведь именно этот инструмент позволяет контролировать правильность углов в пределах необходимого значения.

Как выбрать угломер

Угломер: разновидности и особенности их конструкций

Все угломеры, которые так или иначе используются в современном мире, можно разделить по назначению на семь видов. Каждый из них имеет свою, сугубо индивидуальную специализацию и, соответственно, особую конструкцию.

Угломер строительный. Применяется для производства монтажных, разметочных или проектных работ. Они могут различаться по габаритам и способу измерения углов – для проведения так называемых полевых работ, связанных с разметкой местности и закладкой фундамента, в большинстве случаев используется инженерный угломер под названием «тахеометр» (это разновидность оптических устройств), а для монтажа небольших конструкций применяется реечное устройство с измерительной шкалой. Основным отличием строительного угломера является длина обеих измерительных реек – как правило, она составляет не менее 0,5м.

Угломер строительный фото

И это только основные виды угломера, наиболее часто встречающиеся в нашем мире. Кроме них существует и масса других, менее используемых, но в тоже время незаменимых в своей области подобных приборов.

Различия угломера по типу устройства и принципу измерения

По своей конструкции и принципу производимых измерений все существующие угломеры можно разделить на шесть видов – это электронный угломер, лазерный, оптический, маятниковый, механический и угломер фиксированных углов. Рассмотрим их немного подробнее.

1. Электронный угломер. Его еще называют цифровой угломер – принцип работы этого инструмента основан на действии полупроводников. Отличить такой угломер от всех других можно по наличию электронного табло, на которое выводятся результаты измерений. Это достаточно точный инструмент, который можно использовать для монтажа ответственных конструкций.
2. Лазерный угломер. Имеет достаточно большое количество всевозможных конструкций, но все они работают по одному и тому же принципу – устройство излучает два луча, направляемые на две различные точки. Измерения угла могут производиться либо визуально, либо электронным способом. Недостатком этого современного угломера является проблема при работе в дневное время – луч лазера достаточно сложно уловить взглядом при ярком освещении. Исправить такое положение дел можно с помощью специальных приемников, которые сигнализируют о точном наведении луча в необходимую точку.

Лазерный угломер фото

Маятниковый угломер фото

Кроме вышеперечисленных разновидностей угломеров, существует и так называемый универсальный угломер – он предназначен для будничного контроля выполнения работ и особой точностью не отличается. И среди универсального инструмента этого типа достаточно часто можно встретить комбинированные разновидности, которые сочетают в себе несколько способов измерения углов – довольно распространенными конструкциями этого типа являются лазерно-механические угломеры или электронные. Последние можно совместить практически со всеми видами угломеров.

Универсальный угломер фото

Как пользоваться угломером: принцип проведения измерений

Измерение углов имеет бесхитростный принцип, особенно если речь идет о современных устройствах, напичканных электроникой. Если говорить о них, то все, что понадобится для измерения углов, это установить рейки инструмента в нужном положении или навести его лучи в необходимые точки. Дальше дело за электроникой – именно она выполняет все необходимые вычисления.

Другое дело механические, оптические и тому подобные угломеры – здесь придется учиться выполнять расчеты и пользоваться измерительной шкалой. Как правило, особую трудность вызывает угломер со шкалой нониуса. На самом деле, если разобраться, то сложного в таких измерениях нет ничего. Устанавливаем направляющие угломера в нужном положении и движемся взглядом по обычной шкале, пока не упремся в ноль на нониусе – так мы получим градусы угла. Чтобы вычислить угол до минут, движемся от нуля нониуса до тех пор, пока не найдем деление, четко совпадающее с делением основной шкалы – эта цифра и покажет искомое количество минут.

Как пользоваться угломером фото

Не намного сложнее производятся измерения и с помощью оптического угломера – две части инструмента устанавливаются в необходимое положение, после чего, глядя на шкалу в подвижную оптику, вычисляется измеряемый угол.

Как ни крути, а угломер в строительстве является отнюдь не бесполезным инструментом – если разбираться с областью его применения, то можно выяснить, что он станет незаменимым помощником и плиточникам, и гипсокартонщикам, и кровельщикам, и каменщикам, и многим другим мастерам, чья работа связана с построением плоскостей. Именно по этим причинам существует огромное количество угломеров разного назначения.

Угломер. Виды и типы. Устройство и работа. Применение и как выбрать

Угломер – это точный прибор, предназначенный для измерения углов между двумя поверхностями или их наклона относительно горизонта. Получаемые результаты выражаются в градусах. Угломеры имеют схожую конструкцию со строительным или столярным уголком, но они могут показывать не только угол в 90 градусов, но и регулироваться.

Простейшая конструкция угломера

Конструкция угломера в самом простом виде состоит из двух пластин (линеек). Они закрепляются вместе с одной стороны, фиксируясь с помощью оси, позволяющей менять угол между ними. На поверхности инструмента имеется шкала, выраженная в градусах. Она может быть линейчатой или скругленной. Существуют как полностью подвижные угломеры, так и с фиксированными измерениями. Последние используются в тех случаях, когда требуется только измерение самых важных углов – 90, 45 и 30 градусов. Такой инструмент больше относится к категории шаблонов.

В каких отраслях используется угломер

Этот прибор широко используется в строительстве. Его применяют столяры, плотники и монтажники. С его помощью можно выставить плоскости идеально ровно перед их закреплением. Подавляющее большинство предметов, которые используются в быту, и на промышленных объектах, имеют углы по 90 градусов. Это установленный международный стандарт, который обеспечивает максимальное удобство. Кроме этого, несоблюдение угла 90 градусов в строительстве вертикальных элементов увеличивает нагрузку на конструкцию.

Например: Благодаря тому, что углы зданий вымеряются точно, то при установке угловой ванны, под стеной не образуется зазор и при развешивании шкафчиков и полок все выглядит ровно. Существует еще тысячи примеров, которые позволяют визуализировать пользу точного соблюдения углов. Применение угломеров позволяет обеспечить точную передачу параметров отображенных на чертеже на реальный объект.

Также угломеры используется при построении маршрутов, в военном деле, геометрии и астрономии. В связи с востребованностью этого инструмента, его конструкция была адаптирована под различные цели измерения.

Угломеры можно разделить на виды:

• Строительный.
• Слесарный.
• Плотницкий.
• Горный.
• Астрономический.
• Мореходный.
• Артиллерийский.

Строительный угломер является самым распространенным. Он применяется для контроля уровня стен, фундамента и других конструкций. Такие устройства являются довольно габаритными. Длина каждой измерительной части обычно составляет не менее 50 см.

Слесарные имеют высокую точность. Они довольно компактные, при этом имеют довольно чувствительную регулировку, позволяющую проводить измерения с отображением долей градуса. Это необходимо, поскольку малейшие отклонения от нормы недопустимы. С такими угломерами можно спокойно вымерять параметры деталей, которые будут использоваться во вращательных механизмах.

Плотницкий угломер (малка) отличаются низкой точностью измерения. Они используются в деревообработке, когда точное соблюдение углов и долей градусов не имеет никакого значения. Такой инструмент относится к низкой ценовой категории. Зачастую механизмы регулировки имеют люфт, что также приводит к погрешности. Несмотря на это, подобная разновидность угломеров вполне приемлема для выполнения тех целей, для которых она предназначена.

Горные в отличие от предыдущих разновидностей данных инструментов не используется для непосредственного контакта с измеряемыми поверхностями. Данный инструмент позволяет визуально определить вертикальные и горизонтальные углы в пространствах шахт и горных выработок. Данное оборудование относится к неточному классу. Сейчас оно практически не используется в связи с появлением более высокоточного электронного оборудования, такого как тахеометры и пр.

Астрономические являются самыми точными. Они применяются для измерения угла между поверхностью земли и точками на небосводе. С их помощью высчитывается траектория движения небесных тел, определяется скорость их перемещения, а также оценивается величина объекта. Такие устройства зачастую интегрированы в телескопы, что расширяет диапазон их измерений, поскольку объектом исследования могут стать не только видимые на небосводе объекты, но и отдаленные звезды и планеты.

Мореходные также называют навигационными. С их помощью осуществляется определение географической широты с использованием специальной таблицы. Данные устройства работают по принципу, что небесное светило (солнце, луна или звезды) в определенный день и время находится над горизонтом под особенным углом, относительно географической широты. Таким образом, используя данный прибор и таблицу, наблюдатель может определить широту, на которой он находится в данный момент.

Это устройство широко использовалось мореходами в прошлом, но с развитием спутниковых технологий, его применение отошло на второй план. Несмотря на это, подобные угломеры имеются на борту многих судов, поскольку в случае отказа электронного оборудования, использование ручного прибора будет единственной возможностью получить точные координаты судна.

Артиллерийский угломер используется для установки артиллерийского орудия и корректировки залпового огня. Применение такого инструмента позволяет осуществлять точное прицеливание и вносить изменения направления выстрела после предварительного пристреливания

Виды угломеров по принципу измерений

По принципу измерений угломеры разделяют на следующие виды:

• Механические.
• Маятниковые.
• Оптические.
• Лазерные.
• Электронные.

Механический относится к контактным устройствам. Чтобы осуществлять измерение необходимо приложить обе поверхности инструмента к тем объектам, угол между которыми нужно измерить. На устройстве имеется специальная шкала, позволяющая определить, какой угол между сторонами инструмента получен. Поскольку стороны плотно прилегают к измеряемым поверхностям, то соответственно их угол будет также равен шкале.

Маятниковый угломер внешне напоминает стрелочные часы. На круглый циферблат инструмента нанесена разметка соответствующая углам. Стрелка такого угломера всегда стоит идеально вертикально вне зависимости от того насколько выгнут непосредственно сам прибор. Внизу корпуса устройства имеется небольшая линейка. Она прикладывается к поверхности, которую необходимо измерить, после чего нужно посмотреть на показатель образованного угла между отметкой «0» на циферблате и стрелкой. С помощью такого прибора можно измерить уровень наклона одной поверхностей.

Оптический угломер имеет непривычную для этого оборудование форму. Узнать оптические угломеры можно по глазку, выполняющему функцию лупы. Оптические инструменты имеют диапазон измерения 360 градусов. Они являются очень точными, поскольку на шкале нанесено множество отметок не только в градусах, но и в их долях. В связи с этим сложно визуально определить, на какой показатель указывает стрелка. У оптических имеется увеличительная лупа. Благодаря ей гораздо легче посчитать отметки, на которые указывает стрелка на шкале.

Лазерный угломер имеет в своей конструкции два лазерных луча, направляющихся на поверхности, между которыми необходимо измерить угол. Угол между точками измеряется визуально либо с помощью вычислительного электронного элемента, который интегрирован в конструкцию устройства. Такое устройство хорошо работает в ночное время, а также в помещениях. На дневном свете лазерный луч практически незаметен.

Электронные или цифровые угломеры по принципу действия похожи на механические. За тем исключением, что у них имеется циферблат в виде ЖК-дисплея, на который выводится показатель в цифрах. Это очень точное оборудование, позволяющее определять десятые части градусов. Для питания подобного устройства используется обычная пальчиковая батарейка. Такие инструменты используют строители и монтажники.

Как работать контактными угломерами

Угломеры контактного типа являются самыми распространенными и недорогими. Их используют повсеместно. Для проведения измерения необходимо приложить инструмент к углу, который необходимо измерять. Одна линейка угломера прижимается к одной поверхности, а вторая к другой. При необходимости устройство необходимо подкорректировать, увеличив или уменьшив угол между его сторон. Результаты измерения отображаться на механической или электронной шкале. Чтобы данные получились максимально точными, необходимо чтобы поверхности в точках контакта были ровными. Если, к примеру, измеряется угол между полом и стеной, необходимо, чтобы на них не было наслоений в виде прилипших комков строительного раствора или клея. Такая крупинка под одной из линеек нарушит получаемые данные на несколько градусов.

Как выбрать угломер

При выборе следует обратить внимание на материал. Если он изготовлен из очень тонкого металла, то брать подобный инструмент не стоит. Со временем он деформируется, поэтому точность измерений будет нарушена. У более дешевого ассортимента зачастую шкала нанесена краской. В результате со временем краска начинает отслаиваться. После этого определить, на сколько градусов показывает инструмент невозможно.

Стоимость угломера зависит не только от его конструкционных особенностей, но и точности. Чем выше точность, тем меньше люфты на оси настройки, что требует более затратного производства. Для столярного дела или малоэтажного строительства вполне можно обходиться инструментами более низкой категории, но для изготовления ответственных деталей, нужно точное оборудование.

Какие угломеры и уклономеры требуются во время ремонта?

Угломер применяется при строительстве зданий и в процессе внутренней отделки помещений. Чтобы ровно вырезать проем для окна, двери, сконструировать потолок или камин, несомненно понадобится этот инструмент.

Он используется также в быту для укладки плитки, выравнивания перегородок при сборке ящика. Вам, возможно, покажется, что для мелких операций нет необходимости в таком оборудовании. Однако, представьте: выравнивать линию горизонта, чтобы повесить гардину, или подручными средствами определять диагональ, чтобы начать укладывать паркет, — процесс долгий и тяжелый. При этом нет гарантии, что все замеры будут верными, а значит, нет гарантии хорошего результата.

Конечно, выравнивать углы можно и с помощью уровня. Однако уровень можно использовать только при работе с горизонтальной поверхностью. Им нельзя определить диагональ или угол между стенами при установке плинтусов, например. Это можно сделать только угломером. Инструмент достаточно легкий, компактный и, главное, универсальный – с легкостью заменит уже упомянутый нами строительный уровень.

Какой же угломер подойдет для дома, а какой — для профессионала, или между ними нет разницы? Вы сами сможете ответить на этот вопрос после того, как мы расскажем об особенностях этих измерительных инструментов.

Когда и какой угломер необходим?

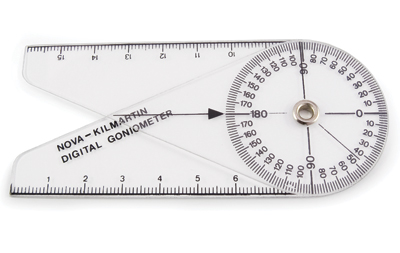

Для того, чтобы повесить картину в доме, ровно отрезать рейку для плинтуса или положить плитку, можно обойтись простым механическим угломером, измеряющим углы от 0 до 180 градусов. Замеры производятся по линейчатой или линейчато-круговой шкале.

Принцип его действия заключается в следующем: одна линейка прикладывается к поверхности, а вторая поворачивается на необходимый градус. Чтобы закрепить рукав, нужно повернуть специальную рукоятку. В комплекте с такими угломерами могут идти стержни для циркуля, которые легко вворачиваются в край линейки. Эти измерительные инструменты очень надежны, особенно если выполнены из металла, и, как говорится, никогда не подведут. Именно поэтому многие специалисты им отдают предпочтение.

Если нужно определить, вертикально ли возведена стена или правильно ли сделана перегородка у нового ящика, который Вы решили собрать самостоятельно, лучше всего подойдет уклономер. Он применяется при выравнивании углов в вертикальной плоскости, то есть в диапазоне от 0 до 90 градусов. Инструмент очень легкий (до 0,5 кг), компактный (0,25 до 1,2 метров) и недорогой.

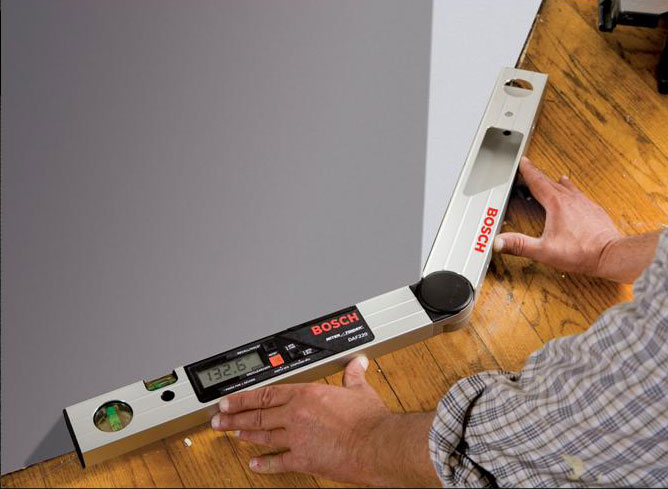

Для профессионального использования, при выкладке стен, вырубке отверстий для окон, поклейке обоев лучше всего воспользоваться наиболее точным измерительным прибором из этой группы — электронным угломером.

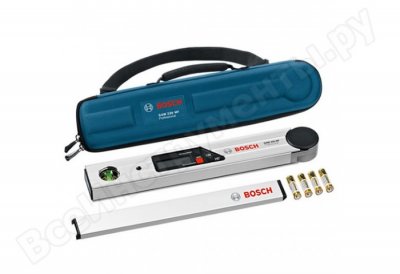

По своему строению такие угломеры похожи на механические и отличаются наличием электронного блока управления с цифровым дисплеем, на котором отображаются замеры. Погрешность измерений может составлять от 0,05 до 1 градуса, что ничтожно мало. Они тяжелее механических (0,7 до 1,3 кг в зависимости от длины линейки), потому что изготавливаются из алюминия и высокопрочного пластика, оснащены пузырьковым уровнем (одним или двумя) для определения горизонтального положения. Соответственно, цена таких приборов выше, чем механических.

Одним из важных достоинств электронного оборудования является простое управление, которое осуществляется с помощью базовых команд, которым соответствуют определенные кнопки на корпусе. Рассмотрим на примере электронного лазерного уровня-угломера Geo-Fennel Multi Digit Pro 600000. У него есть:

• Дисплей с двумя экранами (потому что встроен уклономер), на котором отображается информация об измерениях и настройках.
• Кнопка акустического сигнала. Когда угол определен и на дисплее появляется отметка 45 или 90 градусов, раздается определенный звук. При желании его можно отключить.
• Кнопка калибрования. Если прибор упал, хранился в ненадлежащих условиях и показания отклоняются больше, чем на 0,1 градуса, следует провести калибрование. Подробнее об этом рассказано в инструкции по применению.
• Кнопка блокировки клавиатуры. Пригодится, если в доме есть дети или в целях сохранения настроек, когда нужно временно отложить аппарат.

При выборе электронного угломера нужно учитывать параметры максимального угла, времени работы на одном заряде батареи. Например, угломер Bosch DWM 40 L Professional 0.601.096.663 очень удобный, потому что можно поворачивать плечи на 360°, а значит, при замерах не будет ограничений.

Лазерные электронные угломеры считаются максимально точными и удобными в профессиональном использовании благодаря встроенному лазерному прицелу. Они применяются при измерении углов между предметами, расположенными на расстоянии до 20 метров. Во время работы данные измерительные приборы устанавливаются на штатив, и красный луч направляется вдоль поверхности, а на поверхности, перпендикулярной ей, отображается второй луч, координаты угла высвечивается на дисплее. Эти инструменты применяются при установке дверей, финишной отделке квартиры, сборке мебели, производстве автомобилей, металлических конструкций.

Эта техника, как правило, дорогая, но многофункциональная (заменяет собой нивелир и уклономер) и точная (за счет встроенного лазера). Например, электронный лазерный уровень-угломер Geo-Fennel Multi Digit Pro 600000 может делить полученные в ходе измерений данные пополам (это пригодится, например, если нужно ровно разрезать плинтус под углом). Все сделанные замеры сохраняются в памяти устройства. Инструмент удобен еще и тем, что измерения производятся очень быстро. Это очень важно для строителей, потому что в их интересах закончить работу к назначенному сроку.

Знаете ли Вы, что существуют две самые известные в мире наклонные башни: Пизанская в Италии и Невьянская в России. Угол наклона первой составляет 3° 54', а отклонение от вертикали второй — около 1,85 м. Считается, что Пизанская башня постепенно падала, поэтому ее и назвали «падающей» (сейчас падение остановилось), а Невьянская накренилась однажды при затоплении подвальных этажей.

Чтобы строители и сотрудники ремонтных бригад могли без опасений пользоваться в рабочих условиях этими измерительными инструментами, все электронные и лазерные уровни устойчивы к воздействию влаги и попаданию грязи, их корпус герметичен. Благодаря тому, что для производства используются прочные материалы, даже при падении с небольшой высоты или от несильного удара они не сломаются, их «не поведет», и точность измерений сохранится.

При покупке стоит учесть, что все электронные приборы работают на батарейках, поэтому время их работы ограниченно. Для экономичного расхода энергии предусмотрено автоматическое отключение через 5 минут простоя. Для пользователя это дополнительный плюс.

Более подробную информацию о популярных представителях этого вида техники, продающихся в нашем магазине, Вы найдете в таблице.

Управление и хранение

Не только работать, но и переносить, хранить технику, особенно дорогостоящую, нужно правильно. Производители угломеров, в частности Bosch, позаботились об этом. В комплекте с прибором предусмотрен защитный чехол, который помогает сохранить внешний вид устройства и защищает его от грязи, ударов и намокания.

При покупке электронного оборудования нужно учитывать гарантийный срок. Обычно он составляет 1 год, но с большой вероятностью можно заявить, что непосредственно в этот период и через продолжительное время прибор сохранит свою исправность. В интернет-магазине ВсеИнструменты.ру представлены только фирменные угломеры и уклономеры.

Теперь Вы знаете, какие параметры нужно учитывать при покупке. Это позволит избежать ненужных затрат и при этом выбрать ту модель техники, с которой выполнять работу будет комфортно. Имея в своем арсенале угломер, Вы с легкостью сможете ровно и быстро повесить новую гардину, не мучиться, определяя ее положение на глаз или по обычной линейке. При изготовлении стола с помощью такого измерительного инструмента можно максимально ровно отрезать детали и не беспокоиться, что вся конструкция перекосится из-за неверных замеров. Во время домашнего ремонта большую часть работ можно сделать самостоятельно без найма специалистов, что позволит сэкономить. Не откладывайте полезную покупку!

электронный угломер описание отзыв купить

Давно я хотел себе купить электронный угломер. Зачем вообще нужен цифровой угломер – вы спросите. Ну если вы уже на этой странице, то скорее всего вы уже знаете зачем вам нужен угломер!

И если есть кто не знает, то давайте разбираться по порядку.

Электронный угломер описание, настройка, купить

Купить электронный угломер

Где купить электронный угломер, есть несколько мест, где вообще можно купить электронный угломер

Купить электронный угломер

Описание угломера

Электронный угломер в первую очередь покупал, для замера углов на моей самодельной точилке аля «Apex edge pro»

Внешний вид Электронного угломера.

Я заказывал его через интернет. И он пришёл в посылке. И после извлечения он был вот в такой коробочке.

Описание угломера

Открыли упаковку и сверху лежал пупырчатый полиэтилен.

Описание угломера

Надо окрутить заднюю стенку и вставить крону. Крона в комплекте не идет. А вот малюсенькая отвёртка, для того, чтобы открутить стенку имеется в наличии. Вставили крону, закрутили болтики. Включаем. Ставим на какую-то поверхность.

Здесь мы видим, что наш угломер изначально показывает уровень подоконника правильно, потому, что этот подоконник стоит ровно по уровню. Хотя ставил я его по пузырьковому уровню за 50 рублей.

Описание угломера

Как откалибровать/настроить электронный угломер

Любой инструмент требует настройки, если настройка не производилась раз и на всегда на заводе.

Электронный угломер нужно настраивать самостоятельно! На само деле настроить угломер очень просто! для этого нужно проделать пару манипуляций с угломером. Погнали!

Инструкция к угломеру электронному

Дальнейшие наши действия с угломером, можно назвать инструкцией по настройке и использованию угломера электронного

Прежде чем начинать работать с цифровым угломером его нужно откалибровать! Нажимаем одновременно включение – левая кнопка и обнуление правая кнопка. У вас выйдет — Call 1 – это означает, что вы перешли в режим калибровки. Естественно, что у вас должна быть идеально ровная поверхность.

Теперь нажимаем обнулить – правая кнопка получаем Call 2

Инструкция к угломеру электронному

Переворачиваем на бок – нажимаем обнулить — Call 3.

Инструкция к угломеру электронному

Переворачиваем еще раз – нажимаем обнулить — Call 4.

Инструкция к угломеру электронному

И последний раз – нажимаем обнулить — Call 5.

Инструкция к угломеру электронному

И последний раз – получаем PASS

Инструкция к угломеру электронному

Всё калибровка закончена!

Как измерять угол в процентах!?

Возможно, что вам потребуется измерение в процентах на угломере!

Для этого нажимаем среднюю кнопку долгое нажатие!

Запомнить угол на угломере.

Если вы нажмете на среднюю кнопку один раз, то ваш угол запомнится и останется на экране.

Если вам нужно начать мерить с поверхности, которая изначально не ровная по горизонту, ставим угломер на поверхность нажимаем сброс — правой кнопкой, и вот у нас нули…

Отзыв об электронном угломере.

Простой, надежный, есть магниты, его можно поставить на металлическую поверхность и снять с неё угол.

Материал корпуса алюминий.

Если вы не знаете как покупать угломер, то вот вам инструкция: Запомнить угол на угломере.

Угломер маятниковый

Угломер маятниковый является устройством механического типа, которое предназначается для измерения пространственного расположения деталей, а также их отдельных элементов, относительно горизонта, и углов режущих инструментов, которые находятся на станках. Нередко его используют для измерения углов на технологических и конструкциях магистральных трубопроводов.

Область применения

Данное устройство применяется в промышленной сфере, где требуется относительно высокий класс точности измерений и нет возможности использовать другие измерительные инструменты. Широкое распространение маятниковых угломеров наблюдается в области инструментального производства, где порой приходится сталкиваться с деталями небольшой величины. В строительной сфере также отводится своя ниша для этих приборов. Благодаря ему можно легко определить вертикальный или горизонтальный угол отклонения в каком-либо элементе конструкции, относительно горизонта. Одним и тем же прибором можно производить измерение в нескольких плоскостях.

Преимущества и недостатки устройства

Угломер маятниковый является универсальным прибором, который может работать как в вертикальной, так и в горизонтальной плоскости, что существенно облегчает работу специалистов. Благодаря этому, для двух типов измерений можно использовать сего одно устройство. Низкая, как для сферы применения, погрешность обеспечивает высокую эффективность использования и хорошие итоговые результаты. Малый вес и удобные габариты обеспечивают легкую переноску и комфортное использование даже в труднодоступных местах. Диапазон измерения в 360 градусов обеспечивает широкие возможности для использования.

Недостатки прибора состоят в том, что его невозможно применять для слишком мелких деталей. Цена деления в 1 градус является слишком большой для них. Угломер маятниковый имеет большое количество основных рабочих механических частей, так что любые удары могут повредить его. Это же касается и температурного диапазона, так как в условиях сильных морозов устройство не желательно использовать, поэтому, его применяют преимущественно в закрытых помещениях.

Принцип действия прибора

Принцип действия угломера основывается на работе маятника, который жестко соединяется с показывающей стрелкой, которая находится на его другом конце. Они имеют общую ось поворота. Стрелка считывает углы поворота маятника, которые проходят по круговой шкале. Во время измерения, идет соприкосновение контрольной линейки угломера и измеряемой поверхности режущего инструмента. Для облегчения процесса считывания результатом угломер маятниковый имеет устройство фиксации, которое удерживает на месте положение стрелки. Сама же стрелка показывает насколько сильно отклонение замеряемого угла от вертикального или горизонтального основания. Таким образом, происходит только перемещение стрелки, которая находится с другой стороны маятника, тогда как сама шкала прибора остается на месте.

фото:принцип работы маятниковым угломером

Технические характеристики угломера

Эксплуатационные условия для работы устройства

• Температурный диапазон лежит в пределах от 5 до 35 градусов Цельсия;
• Давление 84 – 106 кПа;
• Относительная влажность до 80%;

Срок службы устройства в среднем составляет 5 лет, но это зависит от интенсивности эксплуатации и соблюдения приведенных выше условий. Любой выход за норму может привести к поломкам или более быстрому износу, а также появлению больших погрешностей. К примеру, не допускается использовать угломер, если в рабочей среде содержатся агрессивные газы. Во время эксплуатации не рекомендуется допускать падение прибора, а также удары, так как его механические части могут быть повреждены, вследствие чего показания будут неверными или же он попросту выйдет из строя.

Чтобы не возникало путаницы при измерениях, зачастую используют двухцветную шкалу, которая составляется из красного и черного цвета. В первом случае шкала используется для горизонтальных измерений, а во втором – для вертикальных. В приборе встречается около 0,04 кг меди и ее сплавов, и примерное такое же количество алюминия. Измерительные поверхности оснащаются твердыми сплавами металлов, чтобы увеличить срок их эксплуатации.

Поставка

Поверка угломера производится еще на заводе изготовителе, так что они поставляются сразу поверенными. В комплект поставки входит:
