Определение полярности АКБ

Определение полярности АКБ

У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов).

Для правильно определения полярности аккумулятора в легковом автомобиле, его необходимо развернуть к себе, как на рисунке:

Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.

  1. Если плюс справа, то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0» или «R».
  2. Если плюс слева, то это прямая полярность. Ее могут называть также «стандартная, «1» или «L».

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.

Совсем иначе обстоит дело с полярностью у аккумуляторов для грузовиков, автобусов, строительной и специальной техники емкостью более 110 Ач:

  • «3» — «+» слева (евро, обратная). Для европейских грузовиков.
  • «4» — «+» справа (стандартная, прямая). Для российских грузовиков.

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— для азиатских автомобилей (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса. Они выше, чем европейские АКБ.

— для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Несколько слов об уходе за клеммами АКБ.

Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.

Для обработки клемм нужно:

  1. Снять аккумулятор с автомобиля.
  2. Обработать выводы батареи раствором воды с содой.
  3. Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.
  4. При необходимости зачистить выводы металлической щеткой.
  5. После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.
  6. Поставить АКБ в гнездо на автомобиль.
  7. Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.
  8. При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.

Большое спасибо, ребятам. По телефону все доступно рассказали, через час уже приехали и установили. Приятное,…

Обратился сегодня ( 7. 02.2021.) раз пять. Ответили , подсказали, одекватные ребята на Сырокомли)

Полярность аккумулятора прямая и обратная. Что это такое и какая в них разница?

Мы уже поговорили — что будет если перепутать клеммы аккумулятора. Однако такое может произойти не специально, а так скажем по неопытности. Все дело в том, что на отечественных автомобилях имеется прямая полярность аккумулятора, а на многих иномарках обратная (сразу отмечу не на всех). Начинающие автомобилисты не знают что такое полярность, я уже молчу о том — чем они отличаются. Сегодня подробная статья, которая даст ответы на все ваши вопросы …

Полярность аккумулятора прямая и обратная

СОДЕРЖАНИЕ СТАТЬИ

Для начала небольшое определение.

Полярность — это расположение внешних токовыводящих элементов (токовыводов) на лицевой или верхней крышке аккумулятора. Самые распространенные схемы расположения — это так называемые «прямая» и «обратная», однако справедливости ради нужно отметить, что бывают еще и очень экзотические расположения токовыводов, но как правило они не прижились не в нашей стране, не в зарубежных странах.

Читайте так же:
Каким сверлом сверлить под евровинт мебельный

Простыми словами, это расположение клемм — в некоторых случаях плюсовая находится справа, а в другом случае слева. Именно в этом есть основная разница.

прямая и обратная полярность схема

Прямая полярность аккумулятора

прямая полярность

Прямая (иногда маркируется как «1»), это чисто отечественная разработка. Определить легко и просто — возьмите аккумуляторную батарею, поверните ее к себе (лицом), чтобы токовыводы были внизу (этикетка была перед глазами). Если плюсовая клемма находится слева, а минусовая справа – это прямая полярность. Вот схема.

схема расположения клемм - прямая

Такие батареи стоят на многих отечественных автомобилях, например на наших ВАЗ, в частности на «Приоре».

Обратная полярность аккумулятора

обратная полярность

Обратная — маркируется как «0», европейская разработка. Отличается от прямой, соединением «банок» батареи. Определяем – поворачиваем батарею «лицом» токовыводы внизу, этикетка перед глазами. Если минусовая клемма находится слева, а плюсовая справа – это обратная полярность. Смотрим схему.

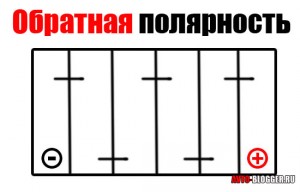

схема расположения клемм у обратной

Такие батареи стоят на многих Европейских автомобилях, бывают исключения, но редко.

Чем отличаются аккумуляторы

Отличий минимум, если не считать полюса. Хочется отметить, что внешне аккумуляторы практически идентичные — то есть и корпус, и количество банок, и сила тока и даже этикетка. И перепутать аккумулятор очень легко, то есть можно купить с неправильным расположением токовыводов (клемм). Даже опытный водитель может попасть впросак, если совершит выбор спонтанно. Поэтому, если сами не понимаете в этом, спросите продавца подобрать, именно, для вашего авто, как правило у них имеются каталоги в которых описаны подходящие модели. Так будет лучше всего!

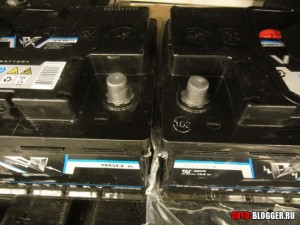

минусовые клеммы

Практически одинаковые

Поэтому если задумались о замене аккумулятора нужно точно знать и определять расположение клемм, это крайне важно!

Можно ли установить другой полярности?

Мне часто задают такой вопрос, бывает что новички покупают по неопытности, зачастую даже устанавливают и беспощадно «палят» свои автомобили! Ребята если перепутать клеммы, то как минимум у вас может сгореть электроника вместе с ЭБУ, а как максимум тут и до пожара недалеко. Поэтому сравните хотя бы со старой батареей, не поленитесь, вам нужно знать точно как у вас располагаются полюса.

Если определили что выбрали не правильно, то вам нужно однозначно менять новую батарею на правильную! Это очень важно!

Однако зачастую идут такие вопросы — «распознала только после установки, клеммы ободрались и даже немного замкнули, магазин не меняет по гарантии. Что делать? как установить?»

Все дело в том, что у вас банально не будет хватать минусового (плюсового) провода!

не хватает минусового провода

Вам нужно его либо нарастить, могут подойти кстати пусковые провода, но все это банально халтура! можете неправильно рассчитать сечение провода.

Читайте так же:
Как проверить тестером напряжение на проводе

наращиваем

Все же постарайтесь продать эту батарею. Дайте объявление напишите причину продажи, и далее покупайте уже правильный! Если не продается то делать нечего покупаем еще одну но правильную.

Сейчас небольшое видео, сравнение практически двух одинаковых образцов.

Старался максимально просто рассказать о этом явлении. На этом все, думаю вам, информация была полезна. Читайте наш АВТОБЛОГ.

(41 голосов, средний: 4,41 из 5)

Прямая и обратная полярность АКБ — что значит и в чем отличие

Для автомобиля аккумуляторная батарея — важнейший элемент. Она обеспечивает уверенный старт ДВС, питает электронные компоненты, доустановленные устройства. Чтобы обеспечить этот процесс, АКБ должна быть подключена к бортовой сети при помощи полюсных выводов. Последние находятся на крышке герметичного корпуса. Один из выводов имеет маркировку «-», а другой «+». При помощи клемм-выводов выполняется и зарядка аккумулятора. Главное, при подключении, подзарядке — не перепутать полюсные выводы, а для этого нужны знания о полярности аккумуляторных батарей. Выясним, что такое полярность аккумулятора, как ее определить, какой она бывает.

Что такое полярность?

полярность

Полярность — понятие, определяющее расположение полюсных выводов (внешние токовыводящие элементы) на крышке или лицевой стороне АКБ. Существует два стандартных типа положения:

  • Прямая.
  • Обратная.

Но токовыводы могут располагаться и иначе. Такие «экзотические» аккумуляторы не прижились у автовладельцев Европы и стран СНГ, поэтому попадаются на прилавках магазинов крайне редко. Осталось выяснить, что такое полярность аккумулятора прямая или обратная, есть ли между АКБ разница.

Прямая полярность аккумулятора

АКБ этого типа принадлежат разработке советских инженеров. Все авто, выпускавшиеся в СССР оснащались аккумуляторными батареями прямого типа. Для них характерно следующее расположение полюсных выводов — «+» слева и «-» справа. С таким расположение токовыводов выпускаются батареи и сегодня. Довольно внушительный процент транспортных средств иностранных брендов, которые собираются на территории стран СНГ оснащаются АКБ с левым «+».

Обратная полярность аккумулятора

Аккумуляторы обратной полярности изготавливают производители европейских государств. Поэтому все импортные транспортные средства комплектуются батареями, у которых токовыводы расположены с точностью до наоборот — «+» справа и «-» слева.

Чем отличаются аккумуляторы?


Если речь идет только о полярности, то отличие одно — расположение токовыводов на крышке оборудования. Никаких физических и эксплуатационных сверх особенностей раскладка полюсных выводов батарее не дает, но при установке в транспортное средство аккумулятора не той полярности неизбежно возникнут сложности с длиной проводов клемм. Не имеет значения, что и старая АКБ, и новая комплектующая изготовлены одним производителем. Длины проводов не хватит! Чтобы избежать дополнительных трат и потери времени на наращивание проводов, разумнее сразу выбрать и купить аккумуляторную батарею нужного типа.

Как идентифицировать прямую и обратную полярность?

Как идентифицировать прямую и обратную полярность?

Определить полярность изделия — несложно. Нужно повернуть АКБ лицевой стороной к себе. Лицевая сторона — та:

  • где наклеена этикетка с характеристиками;
  • при которой расположение полюсных выводов будут ближе всего к смотрящему;
  • где нанесены опознавательные знаки, маркировка.
Читайте так же:
Аппарат ультразвуковой сварки пластмасс

В большинстве случаев полюсные выводы подписаны «+» и «-» прямо на корпусе. Если при повороте АКБ к себе лицевой стороной положительный вывод будет располагаться слева, значит, это аккумуляторная батарея прямой полярности. Если слева размещен «-», значит, обратная. Знаки являются общепринятыми обозначениями, но их на корпусе может и не быть. Часто производители оборудования используют свою маркировку. Например, различают полюсные выводы цветом. Положительный отмечают красным колпачком, отрицательный черными или синим.

Встречаются и другие обозначения:

  • обратная полярность — «0» или «R»;
  • прямая полярность — «1» или «L».

Разобравшись, в чем разница между прямой и обратной полярностью аккумулятора, будет не сложно запомнить общепринятые обозначения. Они справедливы для аккумуляторных батарей, которые выпускают для легковых автомобилей. При определении типа АКБ для автобусов, грузовых авто и любой другой тяжелой техники, где применяются батареи емкость от 110 Ач, обозначения будут другими:

  • левый «+» указывает на оборудование для европейской спецтехники — обратная полярность;
  • правый «+» указывает на оборудование для российской спецтехники — прямая полярность.

Также при покупке АКБ нужно учитывать и различия в производстве корпусов. Азиатские изготовители аккумулирующих батарей располагают полюсные выводы так, чтобы они сильно выступали над поверхностью верхней крышки. Большинство же европейских компаний делают корпус более эргономичным, то есть утапливают клеммы. У азиатских устройства диаметры клемм значительно меньше, чем у европейский. Для сравнения Азия/Европа — «+» вывод 12.7 мм/19.5мм и «-» вывод 11.1 мм/17.9 мм.

Можно ли установить другой полярности?

Прямая и обратная полярность АКБ - что значит и в чем отличие

Теоретически можно. Но, как сказано выше, подобное может привести к лишней трате средств и дополнительным хлопотам с постановкой в гнездо, длиной проводов, несоответствием диаметра клемм. Другое дело, если подключить новый АКБ некорректно. Это может привести к тяжелым последствиям. Поэтому, если в технической документации указано, что для авто нужна прямая полярность АКБ, разумнее купить батарею именно прямой полярности.

Какими будет последствия, если перепутать полярность при подключении?

  • поломка генератора;
  • перегрев диодного моста;
  • выход из строя диодов (сопровождается хлопком при разрушении корпуса, запахом);
  • выход из строя бортовой электроники;

Важно! Большинство электронных устройств имеют защиту от переполюсовки.

Но только не мощные потребители электротока — усилители, магнитолы. В них есть элементы, например, конденсаторы, которые крайне чувствительны к переполюсовке. Их поломка гарантирована из-за нагрева. Первоначально от повышения температуры конденсатор вздуется, а затем взорвется. Процесс будет сопровождаться характерным звуком и запахом.

  • выход из строя реле в проводке;
  • короткие замыкания в сети и пр.

При прикуривании тоже крайне важна обратная и прямая полярность аккумулятора, что это такое описано выше. Некорректное подключение клемм с АКБ донору доставит не меньше проблем. В первую очередь вызовет мгновенное короткое замыкание с напряжением 24 В. В лучшем случае (если провода клемм имеют достаточное сечение — не менее 16 мм2) нагреются и оплавятся соединяющие провода, в худшем — водитель получит ожог рук. Повышение температуры может означать только одно — неправильную постановку зажимов.

Читайте так же:
Клещи попугай ростов на дону

Поэтому прикуривание выполняют по следующей схеме:

  • «крокодил» клеммы крепится на положительном выводе прикуриваемого авто;
  • «крокодил» клеммы крепится на положительном выводе АКБ доноре;
  • «крокодил» клеммы крепится на отрицательном выводе АКБ доноре;
  • «крокодил» клеммы устанавливается на отрицательном выводе прикуриваемого авто.

Важно! При постановке зажимов обращают внимание на цветовую маркировку проводов. Соединяют «+» с «+», а «-» с «-» или красный с красным, а синий (черный, зеленый) с синим.

Смена полярности аккумулятора


Разобравшись, как определить полярность аккумулятора, что такое прямая или обратная полярность, рассмотрим способ переполюсовки АКБ. Процедура сводится к тому, чтобы поменять местами вывод «+» и «-». Делается это не только ради удобства эксплуатации батареи, но и при необходимости восстановить работоспособность устройства. Правда, операция считается критической. Рекомендуется только в экстренных случаях.

Алгоритм переполюсовки АКБ:

  • разрядить аккумуляторную батарею в «0» — повесить на клемму какую-нибудь нагрузку;
  • минусовой провод переподключить к плюсовой клемме, а плюсовой к минусовому;
  • зарядить АКБ;

Важно! Если все сделано правильно, то устройство начнет активно брать заряд. В процессе повысится, причем значительно, температура. Это нормальное явление, указывающее на начало преобразования «+» в «-», «-» в «+». Пластины внутри банок тоже меняются.

  • отключить агрегат при закипании банок.

Эта процедура чревата последствиями. Особенно в том случае, если аккумуляторная батарея не отличается высоким качеством. В дешевых устройствах используют очень тонкие свинцовые и диоксидные пластины. Их толщина чуть больше фольги. Они не выдержат сульфатацию, разрушатся. Не стоит проводить переполюсовку без проверки характеристик АКБ, если он уже эксплуатировался. Нужно проверить не мутный ли электролит внутри отсеков, нет ли замкнутых банок, достаточная ли плотность у устройства. Если есть хоть какие-то проблемы с батареей, то она не выдержит процедуру. Поэтому чтобы не тратить средства и не подвергать себя, авто опасности, разумнее разобраться с понятием полярность батарей, покупать те, которые рекомендованы производителем автомобиля.

Какая разница между прямой и обратной полярностью?

Для начала необходимо узнать, что же такое полярность. Полярность — это размещение внешних токовыводящих элементов (токовыводов) на лицевой или верхней крышке вашего источника питания.

Самые популярные места размещения — это так званая «прямая» и «обратная», но как бы там ни было, чтоб было все честно, необходимо сказать, что имеются еще и крайне чудаковатые размещения токовыводов, однако в большинстве случаев они не остались на этих местах и это не только в нашей стране, за рубежом они также не очень долго держались на плаву. Главная разница между полярностями (если выражаться очень просто), это размещение клемм — в кое-каких ситуациях плюсовая размещена справа, а в другом случае она размещена слева. Вот вам и разница.

Прямая полярность аккумуляторной батареи

Самое интересное, что прямая полярность была разработана нашими учеными. Также, прямая полярность в некоторых случаях маркируется как «1». Найти вообще нетрудно— возьмите автомобильный источник питания, возьмите его к себе лицом, дабы токовыводы оказались внизу (то есть этикетка была у вас перед глазами). В случае, если плюсовая клемма размещена слева, а минусовая справа — это прямая полярность. Данные аккумуляторные батареи очень популярны, и как правило их монтируют в отечественные автомобили.

Читайте так же:
Болт без резьбы как называется

Обратная полярность аккумуляторной батареи

А вот, обратная полярность маркируется как «0», и это уже изобретение не наших разработчиков, а европейских. Разняться с прямой полярностью, сплочением «банок» аккумуляторной батареи. Далее, находим — оборачиваем аккумулятор маркировкой к глазам, токовыводы внизу. Бывает, минусовая клемма размещена слева, а плюсовая, безусловно справа — это и будет обратная полярность. Данные источники питания вмонтированы в большинство Европейских машин, безусловно есть и с прямой, но это очень большая редкость.

Какая разница между этими источниками питания

На самом деле, источники питания внешне ну очень похожи. В частности, их корпус, и число банок, и сила тока и даже сама этикетка, вообще напутать с ними что-то весьма нетрудно, то есть можно приобрести аккумуляторную батарею с неправильным размещением токовыводов (клемм). Даже бывалый водитель может попасть в неловкую ситуацию, если произведет выбор произвольно. Вследствие этого, если сами вообще не разбираетесь в этом, поговорите с продавцом или консультантом, они помогут подобрать, как раз, для вашего автомобиля источник питания, и это упростит вам жизнь, ибо у них есть каталоги в каких изображены годящиеся модели. Так будет лучше всего!

Почти идентичны

Если вы всё-таки думаете о смене источника питания, тогда необходимо абсолютно все точно знать и находить размещение клемм, это очень значимо!

Можно ли монтировать иной полярности?

В частности, если напутать с клеммами, то как самое меньшее у вас может сгореть электроника в дуете с ЭБУ, а самое большее тут и до возгорания близко. Вследствие этого, сопоставите хотя бы со старой аккумуляторной батареей, вам необходимо знать абсолютно точно, как у вас в аккумуляторе размещены полюса.

В случае, если вы нашли, что избрали неверно, то вам сто процентов необходимо заменить новую аккумуляторную батарею на правильную! Это крайне значимо!

Тем не менее, есть такие горе покупатели какие задают один и тот же вопрос — «распознала только лишь после монтажа, клеммы ободрались и даже чуть-чуть замкнули, магазин не меняет по гарантии. Как поступить дальше?»

Все из-за того, что у вас тривиально не будет хватать минусового (плюсового) провода!

Вам необходимо его либо нарастить, кстати могут подойти даже пусковые провода, но все это обыкновенная халтура! В таком случае, наилучший вариант, продать данную аккумуляторную батарею. Разместите объявление напишите причину продажи, и далее покупайте уже правильный!
